MetaLUN的類型

一般來說，盡可能的使用stripe方式的metaLUN，因?yàn)樗麄兡荏w現出我們能預知的更好的性能。Concatenat一個單獨的LUN給一個metaLUN，會更加方便；這可能在擴展一個對性能并不敏感的卷會更加合適。

Hybrid metaLUN使用stripe的方式捆綁concatenate的LUN。這個方式被用來克服stipe擴展的成本（這樣會比較低）。一個采用stripe方式的metaLUN可以通過concatenate另一個stripe component的方式來擴展。這樣保持了stripe component可預計的性能，也允許用戶用來擴展一個stripe的metaLUN而不用隊已經出線的數據的重組（性能將會受到影響，當重新條帶化操作進行的時候）。圖四展示了這一點。

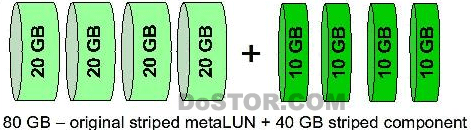

圖四 hybrid-striped metaLUN

在理想的情況下，在擴展stripe設置的LUN將會分布在同樣RAID類型的不同的RAID組里面，也會表現得更原始的stripe component一致。大部分最直接的方式是使用同一個RAID組作為基礎的component。這個RAID組是被最先擴展的，以便使空間變的可用。這個方式在“metaLUN 擴展方法”里會演示。

RAID組的擴展是更加有效率的，對比metaLUN restripe（把這個重分條過程設置成中等優先級別），也會對主機性能有更小的影響。

MetaLUN stripe multiplier

stripe multiplier決定了metaLUN的stripe element size:

     Stripe multiplier * base LUN stripe size = metaLUN stripe segment size

MetaLUN stripe segment size是任何component LUN能收到的最大的I/O。

所有的高帶寬性能和隨機分布都要求metaLUN stripe element 的大小為1MB左右。而且，在下面的RAID組還可能被擴充。我們需要確保metaLUN stripe element是足夠大，大到跟寫的完全的stripe一樣，用來擴展component LUN（圖表1）。

使用以下規則來設置stripe multiplier：

• 除非使用RAID 0，使用最少四個磁盤的磁盤組，來組成作為component LUN主機的RAID組。

• 為磁盤組的大小來測定選擇有效的磁盤個數。例如，六個磁盤的RAID 1/0是3（3+3）。五個磁盤的RAID5是4（4+1）

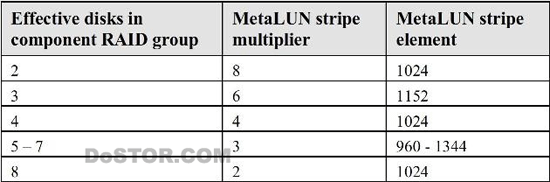

• 通過圖表1，為有效磁盤的個數而選擇multiplier

如果有疑問，使用4作為metaLUN的stripe multiplier。對大部分情形來說，這是一個默認的，也是一個好的選擇。

MetaLUN對齊的位移

如果你計劃通過metaLUN來使用SnapView或者M(jìn)irrorView，把metaLUN對齊位移值設為0。使用磁盤分區工具來調整分區的位移。

MetaLUN和ATA磁盤

在這個時候，ATA并不適合繁忙的隨機I/O訪問的方案。這個章節集中在使用ATA磁盤作為高帶寬的應用。

保持RAID組的足夠小，是metaLUN策略的一部分。這會使ATA硬盤更加合理，因?yàn)樾〉拇疟P(pán)組比大的會有更小的重組時間。但是，必須意識到的時，metaLUN會被一個單一的磁盤組的rebuild所影響，而ATA磁盤的rebulid時間是冗長的?；跀?shù)據可用性的考量，在非常多的環境里，我們最好避免使用ATA硬盤來做metaLUN除非動態擴展或者需要非常大的一個容量。

CLI例子：建立一個metaLUN

在接下來的例子的代碼，我們建立一個stripe方式的使用base LUN30的metaLUN。沒有建立metaLUN的命令；你需要擴展一個已經出現的FLARE LUN來建立一個metaLUN。在命令中設計而成的LUN，都是相同RAID的類型和容量的FLARE LUN。LUN 30會變成基本的?新的metaLUN會把30作為他的identifier。

Matalun -expand -base 30 -lus 31 32 33 -name P1H00 -elszm 4 -type S

——————————————————————————–
    擴展的類型被設置成S，作為stripe方式，而選擇element size（4）是因?yàn)長UN是建立在5塊硬盤的RAID5組里面。
——————————————————————————–

<未完待續>
