CLARiiON AX100 的主要特點是具有緊湊、高效的硬件設計，在一個 2U（3.5 英寸）可架裝機箱中可安裝多達 12 個串行 ATA (SATA) 驅動器。單個 AX100 陣列可提供 480 GB 到 3TB 的容量。CLARiiON AX100 通過SAN、NAS 或直接連接支持 Windows、Linux 和 NetWare 服務器平臺。AX100 包括兩種機型，它們?cè)O(shè)計為可支持您的應用程序需求、部署和可擴展性需要：

• CLARiiON AX100SC（單控制器）是一種低成本的 RAID 解決方案，具有關鍵的數據完整性功能?如 RAID 5 數據保護和電池備份緩存。


• 雙處理器控制器CLARiiON AX100 使用“主動-主動”存儲處理器、鏡像緩存和雙電源，以提供高可用性和端到端的數據保護。

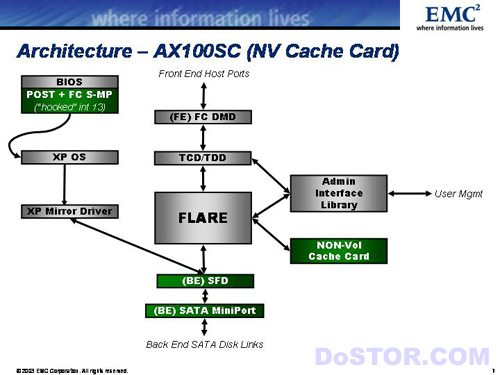

單控制器的AX100存儲系統架構圖

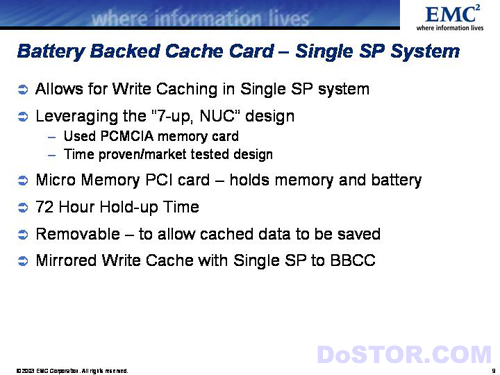

單存儲處理器（Storage Processor）系統的AX100系統特性

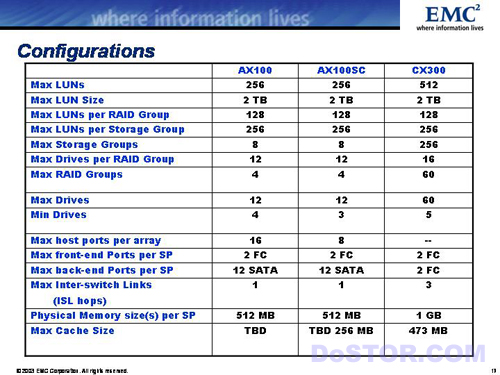

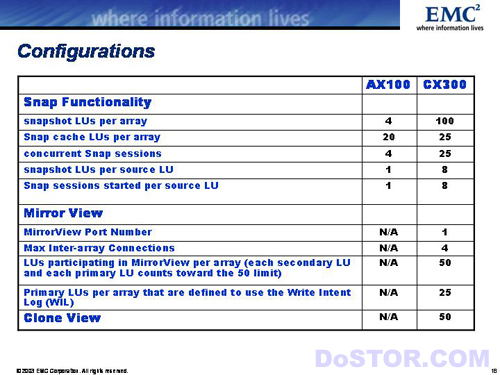

CLARiiON AX100系列與CX300的配置對比列表

CLARiiON AX100系統和CX300的特性比較

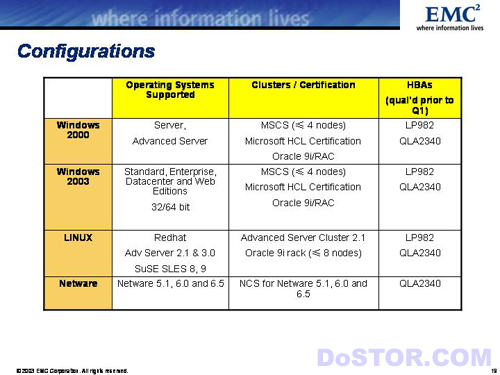

CLARiiON AX100跟不同操作系統的配置情況

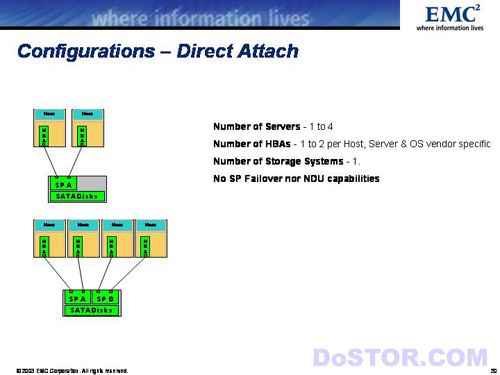

采用直接連接時AX100配置圖，最多可以連接四臺服務器

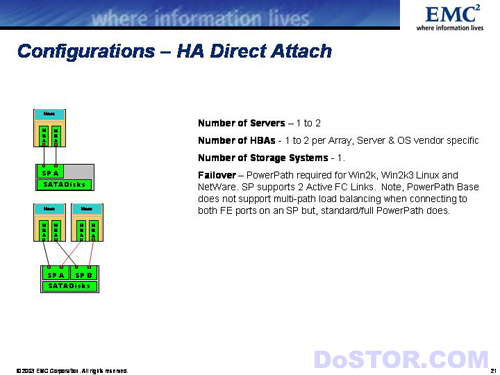

采用HA直接連接時AX100的系統配置圖，最多能連接2臺服務器

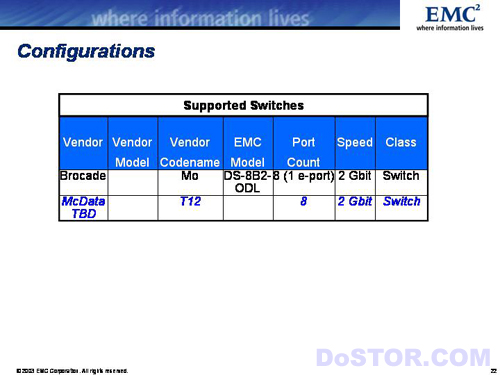

CLARiiON AX100跟Brocade、McData交換機的連接配置

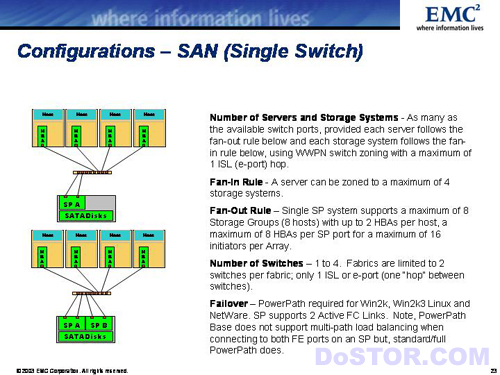

CLARiiON AX100連接單交換機時的SAN拓普?qǐng)D
根據交換機的端口數據來決定可連接的服務器數量

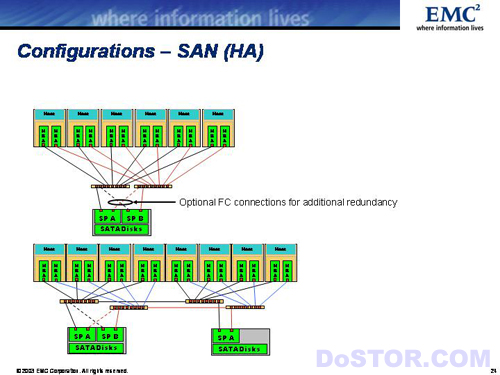

采用HA的SAN的連接拓普?qǐng)D

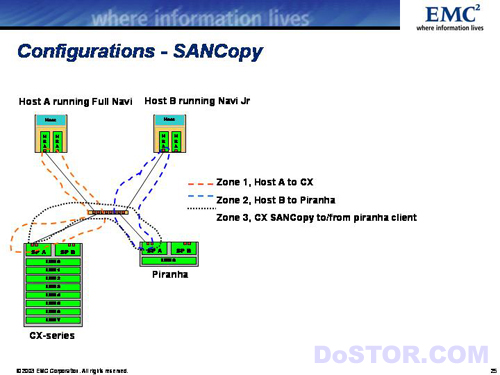

SANCopy配置圖例
