財富證券有限責任公司(以下簡稱財富證券)現是COMPAQ PC SERVER及SQL SERVER的安裝用戶，目前使用的存儲系統都是基于主機服務器的內置磁盤。這種 信息依賴于主機服務器的現狀，使用每套系統都需要進行各自的數據備份方案，且數據共享時需通過LAN網絡。隨著業務的不斷發展，對業務數據的安全性、可擴展性的要求也越來越高，同時，數據備份工作所造成的生產主機停機時間也越來越長，這樣不利于24X7的業務連續性要求。因此，尋找一個有效解決方案，建立一個新的信息構架，成為財富證券與EMC公司共同的目標。
1.1 主機系統
1.2 數據庫
1.3 應用系統
1.4 現有存儲系統
1.5 存在的問題
第二章 EMC方案設計
基于如上需求分析，EMC提出如下解決方案供財富證券領導及技術專家參考。
2.1 建議方案：CX400 + SAN + SnapView
特點：高性能高可用性的存儲系統、SAN存儲構架，數據快照
以SAN為核心的信息構架，已成為越來越多用戶采納的標準。針對財富證券現有的系統環境及需求，我們建議考慮一個以光纖交換設備為主干的新的信息構架。同時采用本地的數據快照軟件，以用于備份與恢復、測試、開發等業務。
對于目前基于SCSI的磁帶機的現狀，可以考慮1)保留現狀；2)改造現有的磁帶機，使之可連接到光纖交換機；3)新購一臺光纖交換機。

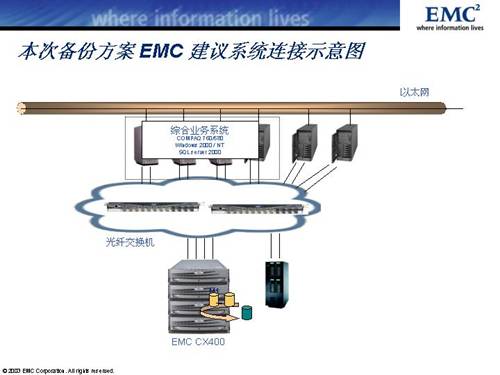

2.2 連接示意圖
2.3 方案說明
本次把代表CLARiiON最新技術的CX400存儲系統作為數據的生產存儲平臺。有關EMC的CX400的介紹請參考附錄介紹。CX400本身具有極高的靈活性，可升級到CX600。
在數據快速拷貝功能方面，采用了EMC的旗艦軟件：數據快速拷貝軟件SnapView。SnapView能實現數據快照的功能，即在以秒級的基礎上，實現一個幾TB或幾十個TB的數據庫的快速拷貝。這個拷貝數據可用在進行諸如數據備份、數據分析、數據處理等功能，以縮短傳統數據處理方式所帶來的生產系統停機時間。
采用光纖交換設備所構建的網絡存儲能給我們帶來諸多好處。最顯著的特點是增強了系統的擴展能力。網絡存儲其中一個關鍵技術是對有關數據的安全性的管理。對此，EMC提供的SAN光纖交換設備及卷管理軟件(AccessLogix)可有效的幫助用戶管理不同服務器屬下的卷。
EMC的CLARiiON管理軟件Navisphere是一個存儲綜合管理平臺，是一個集中式的、開放式的構架，可實現龐大的功能，包括監控、配置、分析、調試等異構主機平臺、異構存儲網絡、異構存儲系統的管理，可在一個簡單界面下實現有關數據共享、數據保護、數據管理等工作。本次僅配置的是存儲系統的基本管理工具，將來隨著業務不斷擴展的要求，可靈活增加相應的組件。
2.4 搭建一個SAN架構的好處
2.4.1 提高存儲的利用率
傳統的存儲系統一般都是專用于服務它所連接的主機服務平臺，因此往往其利用率受此服務器的限制。當在一個環境下存在多臺主機服務器時，有可能一些存儲系統的利用率較高，有些較低。在這種情形下，若某一系統需要增加容量時，即使知道另一個存儲系統有足夠容量，也不能利用。因此會造成整個存儲容量的浪費。
當采用SAN結構后，由于所有的存儲系統被當作一個整體，即存儲池(POOL)來看待，因此可避免上述存儲容量浪費的問題。
2.4.2 提高系統的擴展能力
未采用SAN之前，當增加一個系統時，需要同時增加其存儲系統；另一種情況是系統不能利用其它存儲容量，因此系統的擴展能力較低。
采用SAN之后，增加一個系統時，即可立即利用現有的存儲容量，這樣極大地提高了系統的擴展能力。
2.4.3 增強系統的可用性及安全性
未采用SAN之前，每個系統的備份及恢復都是獨立的，或通過LAN方式實現，其恢復和備份時間長，而且在恢復和備份時往往數據不可用。
當采用SAN之后，集中在同一個存儲系統的數據可當作一個整體來進行，可實現LAN-FREE方式恢復和備份，其時間較短。
2.4.4 提高關鍵應用的可用性
未采用SAN時，如果有3個關鍵應用，則可能同時需要3個備份服務器。而當采用SAN之后，可能只需1個備份服務器，就可備份此3個關鍵的應用服務器，因此可節省大量服務器的投資。
2.4.5 不受距離限制的、更有效的存儲管理
未采用SAN時，存儲系統是獨立的和分散的，不利有于集中式管理，需要大量人手。而當采用SAN之后，可實現一種網絡式的、集中式的管理，可更有效地管理存儲資源。
2.5 存儲網絡構架中磁帶機的考慮
2.6 SnapView的使用
每天系統管理員會遇到幾個應用程序同時需要相同的數據集的情況，他們必須克服系統可用性的幾個難題：
EMC SnapView軟件可幫助您解決類似的數據可用性問題。這個特別的業務連續性解決方案幫助用戶贏得“與日出賽跑”式的工作。所謂的“與日出賽跑”是指，在日出之前，即在業務系統回到生產狀態之前就必須完成的工作，例如備份和類似的其它管理工作。SnapView讓您壓縮作業，執行更頻繁的時間點備份，以及以更有節奏的方式刷新數據倉庫。使用EMC SnapView，您可以使用真實數據進行應用測試，對用于關鍵業務的應用程序任務來說，這一點都是至關重要的。
2.6.1 SnapView好處
業務方面的好處
業務上的好處在于，增加了公司嬴利的產出。通過與生產系統并發運行備份，EMC SnapView能允許您延長聯機業務事務處理的時間，即增加了您業務應用程序的運行時間，從而增加了企業的收入。
操作上的好處
操作上的好處在于持續性數據可用性和現有技術兼容性。EMC SnapView處理最具挑戰性的應用。通過建立包含當前生產數據的BCV，EMC SnapView讓您隔離并用生產數據測試而不影響系統整體性能。EMC SnapView讓您避免停機將付出的代價，保護聯機交易，最大限度保證系統數據可用性，即一天24小時，一星期七天的業務運作。
財務上的好處
EMC SnapView通過使為系統備份而停機的時間壓縮到最小，使得正在運行的業務運作達到最高效率。不用關閉業務，EMC SnapView讓你維護持續地，并行存取生產數據，減少與備份相關的停機時間至最低限度，從而使您的計算機資源充分使用。
2.6.2 SnapView主要應用領域
EMC SnapView主要應用領域包括：
“與時間賽跑”的關鍵業務數據的備份
IT管理員每日都會碰到資源分配問題，因為業務運行為滿足用戶聯機要求而給備份工作留下很少時間。再者，管理員必須處理不斷增漲的數據總量，不斷收縮系統備份時間，還要應付為每天24小時和每周7天持續訪問的應用，處理來自全球不同時區的壓力。今天，傳統的每日早晨幾個小時停機備份將造成典型的“與時間賽跑”格局。IT管理員為及時啟動聯機系統滿足用戶要求而“賽跑”。隨著聯機數據存儲不斷增多及連機系統停機時間不斷減少，這場賽跑明顯越來越難以嬴得。妥協于不斷收縮的備份窗口，管理員不得不加入自動磁帶庫和磁帶驅動器來增大備份窗口。而在幾乎所有情形下，除在備份窗口外，這些磁帶驅動器和磁帶庫都相對地閑置。
EMC SnapView讓您為所需數據建立拷貝，這個拷貝可在任何時候用于備份，從而不但消除了“與日出賽跑”，而且可以不必賽跑。磁帶驅動器和磁帶庫等資源在每天24小時，每周7天都可用，相應地也減少了磁帶庫和驅動器的數量。
工作量壓縮
當應用運行時，傳統的信息系統管理員用工作步拷貝以保護數據。當發生錯誤時，這些拷貝使返回工作之初的返工最小化。而用EMC SnapView，您則能在處理時按所需經常剝離拷貝數據。
EMC SnapView節省您建立拷貝的時間，這些拷貝以工作步開始同步和結束同步。如果通常每個拷貝需要一小時，EMC SnapView將壓縮工作量并節省數小時的拷貝時間。用EMC SnapView批作業流程的執行也相類似。制作拷貝無須犧牲生產時間，從而運行得更快。
數據倉庫和決策支持
管理員都知道“越新鮮”的數據越能為數據倉庫和決策支持系統提供更多價值。不幸的是，每日聯機業務要求經常迫使數據倉庫刷新的例程延遲數小時、或延遲至周末、或在延遲至一個不確定的時間。但若企業不必中斷生產系統又會是如何情形呢？
EMC SnapView允許管理員以最少的業務中斷時間，保持生產系統運行，同時取下關鍵數據加入數據倉庫以供分析。EMC SnapView允許您建立拷貝數據，極短暫地停頓生產系統，以確保獲得“純凈數據（Clean Data）”。然后剝離拷貝數據，并暫時停頓主要的設備應用程序，確保所有主機緩沖區和Cache清倉轉移至適當的CLARiiON的邏輯設備，從而建立數據的一致性拷貝。管理員此時便可以按需隨時用最新的數據拷貝來更新數據倉庫，而不會沖擊生產系統。
災難恢復
非計劃停機會造成數據丟失，為預防這一情況，系統管理員要有能力恢復數據到可知的狀態。CLARiiON所提供的非計劃停機保護解決方案MirrorView，可與SnapView進行無縫集成，這就為您建構一個完整的容災方案時，及進行災難恢復演習方案時，簡化其復雜性。
