隨著CPU主頻和內存容量不斷提高，PCI-E高速總線技術、多核處理器技術、刀片服務器技術的發展，Linux操作系統的開放和標準化，并行集群技術的成熟，計算機的處理能力高速增長；同時，基于IP的千兆、萬兆以太網互聯技術，使得計算資源節點之間的連接突破了地域和數量的限制，高性能計算的系統規模不斷擴大、運算能力不斷提升。但是，支撐高性能計算的存儲系統長期處于封閉的專網環境中，不易擴展，在帶寬和性能上發展滯后（現有的存儲系統的單接口帶寬不超過4Gb），使整個高性能計算系統的瓶頸逐漸集中到了后端.

    在高性能計算系統中，計算節點往往高達64個、128個甚至更多，通過計算節點的擴展、硬件升級使得計算節點集群系統的處理能力能夠進一步增強，運算時間進一步縮短，但是連接存儲設備的I/O節點個數通常有限，通過將存儲設備的I/O能力提高到萬兆（10Gb）以上的更高速度，能夠顯著提高I/O節點與存儲設備之間的數據交換能力，從而提高整個高性能計算系統的計算效率。

    H3C高性能計算萬兆存儲解決方案

    H3C基于端到端萬兆體系架構的IP存儲產品IX3620應用于高性能計算，實現了存儲設備性能及存儲通道帶寬飛躍。通過采用萬兆技術，后端存儲每個端口的I/O能力是傳統存儲系統的2.5～5倍.

    對于通過I/O節點匯聚的高性能計算應用， I/O節點通過配置萬兆TOE卡，以高于傳統存儲系統的2.5～5倍的帶寬接入后端存儲網絡。從I/O節點到萬兆IP交換機，再到IX3620存儲系統，采用全萬兆的高速并發存儲通道，徹底解決高性能計算中的數據訪問瓶頸。IX3620具備4個萬兆端口，通過鏈路聚合接入冗余萬兆IP交換機，還能夠?qū)崿F(xiàn)數據訪問鏈路的故障切換，進一步提高系統可靠性.

    IX3620采用高可靠性的雙控制器設計，不僅提供4個萬兆的前端接口，內部的體系架構設計也實現了無阻塞的萬兆數據高速存取能力。

    IX3620的存儲控制器融入了多核處理器、PCI-E總線、FBD內存、寫緩存鏡像等多項業界領先的數據處理技術，能夠滿足高性能計算中的高速I(mǎi)/O訪問請求。IX3620的后端磁盤通道采用高速SAS交換技術，每條SAS鏈路提供12Gb/s的帶寬，控制器與后端磁盤之間數據交換帶寬高達72Gb/s，保證了前端萬兆接口到后端磁盤通道之間的全萬兆連接帶寬。

    基于先進的10G+體系架構，使得IX3620在高性能計算中，能夠?qū)崿F(xiàn)高帶寬訪問、快速數據傳輸和低時延I/O處理。

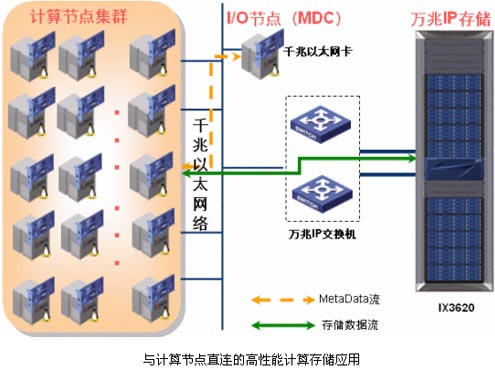

    由于萬兆IP存儲具備的高接入帶寬、接口的標準化和IP網絡的強大組網擴展能力，在上述常見的高性能計算方案基礎上，存儲設備可以不通過I/O節點，直接與所有的計算節點互聯實現數據交換。

     在該方案中，所有計算節點接入IP SAN網絡并共享數據。I/O節點設置為MDC（MetaData Controller），實現與計算節點之間的元數據信息傳輸和交換，控制計算節點對存儲設備的同時訪問。計算節點實際的數據讀寫路徑則通過IP SAN網絡直接到達IX3620。

    所有的計算節點可通過配置普通千兆以太網卡接入萬兆IP交換機，而萬兆交換機與IX3620的連接仍然采用萬兆鏈路，實現計算數據千兆接入?yún)R聚、萬兆存儲。該方案有如下優點：

    1.有效的避免了I/O節點的處理瓶頸，同時能夠充分發揮每個環節的數據處理性能。

    2.該組網采用IP SAN方式構建后端存儲系統時，每臺計算節點上只要安裝普通以太網卡即可，不需要使用FC SAN存儲網絡構建時必配的昂貴的FC HBA卡，大幅度降低系統建設成本，計算節點越多，成本優勢越明顯。

    H3C 高性能計算萬兆存儲解決方案優勢

    H3C端到端全萬兆架構的IP存儲產品，基于先進的體系架構，保證高性能計算中對存儲系統可靠性、讀寫性能、吞吐量和響應時間的苛刻要求。

    H3C萬兆存儲產品既支持與I/O節點連接，實現萬兆數據通路，也支持與多臺計算節點之間實現千兆接入、萬兆匯聚的分層存儲網絡架構，配置靈活性高。

    采用IP技術構建專用存儲網絡，總體擁有成本低，擴展性好。
