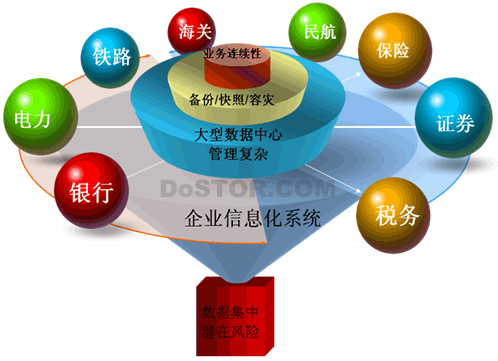

如同現在國內其他關鍵行業一樣，為了確保信息系統的安全保障企業的信息生命，已經在建立起多個主營業務的數據中心并且統一由集團進行管理。
客戶認為目前的數據中心和保護措施仍然停留在各自管理、定時磁帶備份的方式，已經不能滿足如此眾多業務發展的需求，信息管理主管者也面臨著一系列的潛在問題：
各中心設備眾多，多主機各自獨立使用自己的存儲系統，管理員工作繁雜，需要尋求集中化管理手段。
數據增長迅速，存儲擴容尋求更高的靈活性，降低總體成本。
原有的數據備份效率和頻率無法滿足安全需求，人為因素影響大，統一的安全管理模式勢在必行。
數百億的資產和幾萬名的員工都高度依賴的信息平臺，業務連續性要求越來越高，省內甚至是全國跨地域運作的不間斷性?，F(xiàn)有的本地磁帶備份和磁盤克隆僅能防范一般性的邏輯錯誤，缺乏對不可預測的停電、火災、地震等災難性數據保護。
分支中心發展迅速需要對同城或異地各數據中心系統進行不間斷的數據遠程復制實現容災保護，以防重大區域性災難或內在漸進式災難給企業帶來的巨大損失。
多個數據中心之間實現高效的容災保護機制是未來兩三年的發展規劃，隨著數據中心的數量和規模不斷增加將來實現多站點的容災保護會越來越困難，成本高昂，而且極有可能導致現有設備浪費，必須現在就考慮規劃一個通用平臺為容災建設做好準備。
現有的存儲平臺功能和管理軟件限于某一廠商會造成未來發展的不兼容性，集團每建一個數據中心就需要不斷地重復購買相同功能的存儲管理軟件，并且導致將來設備采購時僅局限于某些廠商和型號產品。
對于帶寬的租用成本應該以節約為主,能夠充分利用現有企業的IP網絡進行自動化的數據傳輸。
對于應用系統的影響應該降到最低確保企業業務平臺的安全性，對于數據容災應該確保數據復制的有效性和可用性。
2 容災系統方案設計
StoreAge技術是基于存儲虛擬化管理的基礎上從邏輯層到物理層提供了快照、復制、克隆、遷移等數據保護解決方案。

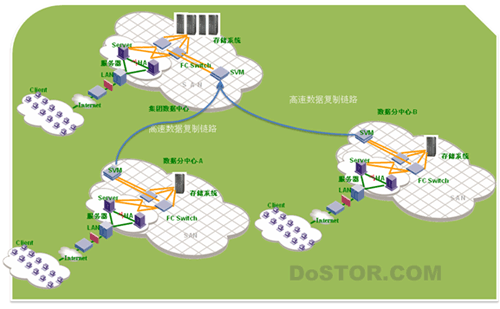

2.1 集團數據中心整體方案示意

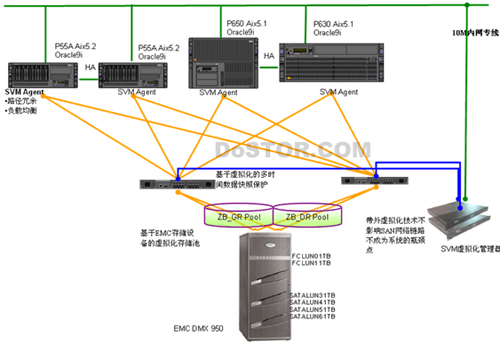

集團數據中心存儲架構:
集團中心是以EMC DMX950為核心構成的SAN存儲系統承擔著集團數據以及未來遠程數據中心的數據保護，我們僅需要在SAN中加入2臺StoreAge SVM管理器實現存儲統一管理和數據保護以及遠程數據復制。在每個數據中心將SVM從接入到現有的SAN 交換機，利用其存儲虛擬化功能，對當前系統中來自于不同品牌的存儲EMC CX500/DMX等甚至是IBM/HP等其它設備進行統一接管，將其聚合成一個或多個中央管理池，直接將系統中原有的LUNs移入存儲池中,遷移時間短不需要進行數據的物理轉移，而且不會破壞系統中原有的任何數據。
同時，由于SVM的帶外技術，使原系統實現數據訪問保持SAN的高速性能、多路徑冗余的高可用性，不會成為瓶頸和單點故障，使存儲子系統和主機系統具有良好的可擴展性，即使SVM不存在生產系統仍能進行正常的數據訪問，確保了業務的連續性、可靠性。

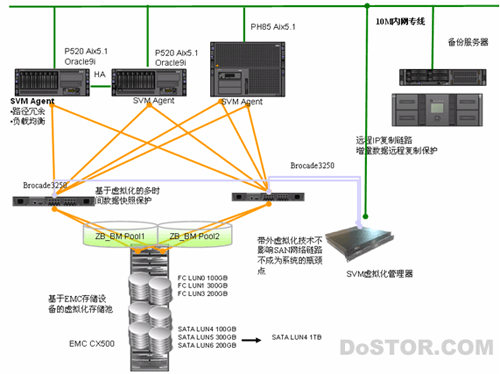

分支業務數據中心A:
A中心已經幾年前構建好了以EMC CX500為核心的SAN存儲系統，只需在現有的系統下添加SVM管理即可。

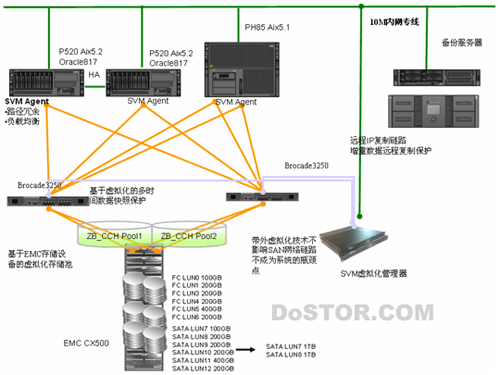

分支業務數據中心B:
同A一樣，已經構建好了以EMC CX500為核心的SAN存儲系統，只需在現有的系統下添加SVM管理即可。
2.2 建立多個分中心數據容災保護
2.3 建立遠程站點部署MultiMirror

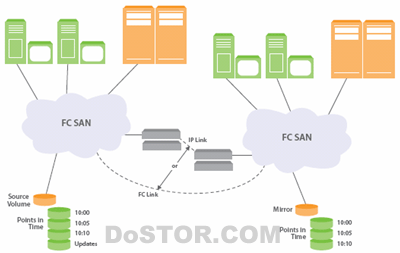

StoreAge multiMirror™是一個企業級的災難恢復和數據移動解決方案，它能夠在任意站點之間連續地鏡像數據，而不用考慮使用的是何種操作系統或何種存儲系統，由一個SVM 虛擬卷作為源，可以任意向本地或遠端的一個或多個有足夠存儲空間的SVM DOMAIN 傳遞并保存數據。它能夠確保業務的連續性，將計劃內和非計劃內的停機造成的影響降到最低。
StoreAge multiMirror™異步方式的原理是，以一個SVM 虛擬卷作為數據源，把不斷變化的源數據定義成多個時間點，在遠端先建立起源數據的同步卷，再把每個時間點的數據狀態生成一個快照卷，保證在源數據不斷變化的情況下每個時間點的數據一致性和正確性：
異步multiMirror™ 是利用快照技術的災難恢復解決方案，能夠從任何存儲設備上鏡像數據到任何設備上，或者是本地或者是遠程。異步multiMirror™技術結合了平臺獨立性、any-to-any（任意點對點）、 瞬間異步鏡像， 可讀寫低容量的Pit（Point in Time）來確保站點間在災難恢復時的數據完整性。它能夠工作在絕大多數的存儲品牌之上，允許用戶部署鏡像解決方案在SAN上而不是在各自存儲品牌設備上。

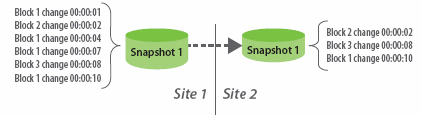

鏡像解決方案中一個重要的成本是每月用于維持通信連接的租賃費用，總的來說越低的帶寬每月所需成本就約低。異步multiMirror™ PiT 和最后數據塊改變技術最小化了兩個站點間的數據的移動。在兩個Pit之間數塊可以被修改成千上百次，然后只有最后一次的改變狀態會被使用。這項技術還有其它好處:
減少了對大緩存的需求，也減少了緩存溢出導致鏡像終止的風險.
遠距離傳輸也不會影響數據的完整性
在傳輸中斷時，Snapshot可以繼續累積發生改變的數據直到傳輸線路恢復斷點續傳，然后將改變的數據傳輸?shù)竭h程站點。
multiMirror™可以實現主備站點之間數據的同向/反向復制，可以實現生產站點和災備站點的切換

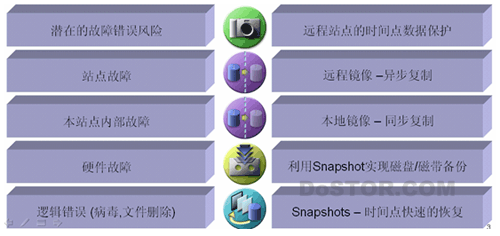

部署后StoreAge SVM的從邏輯層到物理層到站點級都為客戶提供了一整套數據安全保護策略，以確?？赡軙l(fā)生的任何數據事故和災難:

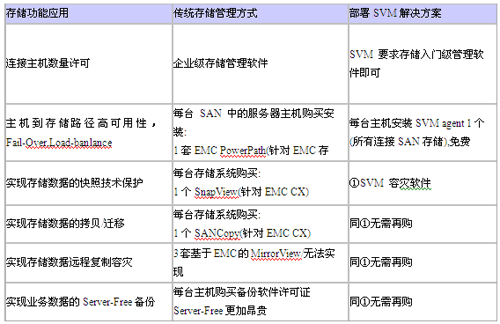

3 方案效益分析
SVM系統獨特的帶外分離路徑的虛擬化構架，使得系統具有極好的伸縮性和擴展性，其良好的兼容性使用戶系統除了可以利用幾年前使用的設備以外，在將來的系統升級、擴容時，可以充分利用起其它設備，從而為將來來部署更多數據中心容災提供了可能；
SVM的容災和數據保護功能直接省去了客戶在存儲系統之上的相關復制功能軟件的成本，而且不受存儲設備數量的限制全部實現快照、容災、復制遷移技術。
結合MultiView的Server-Free備份方式可以大大節省購買備份軟件的成本。
4 方案特點分析
StoreAge multiMirror™方案與基于陣列的復制和基于主機的復制有何不同？
StoreAge解決方案基于SAN網絡層實現數據的統一管理和保護，對使用的存儲平臺是開放性的，可以實現點對點站點的Block級數據復制；
同時SVM（StoreAge Virtualization Management）本身具備IP和FC兩種鏈路直接通過現有以太網或者光纖網絡進行數據復制，無需增添FCIP路由器或者租用昂貴專線；
所有數據復制工作由SVM承擔搬移I/O，減輕了生產系統的額外負載
SVM無需占用過多主機資源或者需要變更主機系統配置
StoreAge multiMirror™解決方案會不會影響到現有SAN架構的性能？
SVM屬于帶外管理技術不同于基于主機或者帶內管理方式，即數據I/O路徑與控制信息路徑分離,主機按照預先分配的WWN路徑直接通過SAN訪問存儲數據，性能保持SAN最佳狀態；
SVM通過每10秒鐘發一次通信確認訪問路徑和訪問空間是否改變，不參與I/O的實際處理，因此即使SVM摘除后SAN系統依然正常運行。
StoreAge multiMirror™的方案和技術是有成功案例？
SVM技術和方案從1999年開始在全球許多地區都已成功部署，目前在國內已經部署了基于同城異地、跨國遠程、多分支中心的容災系統，管理容量近百TB，設備包含了EMC DMX，IBM DS8000等眾多存儲設備。
StoreAge multiMirror™解決方案還需其它軟硬件投資嗎?
本方案僅需要SVM接入到SAN中即可管理和實現數據保護和容災復制，對存儲和主機來說都無需再額外投資。
StoreAge multiMirror™都能夠支持哪些操作系統和存儲系統?
基于SAN的架構屬于開放平臺，目前支持主流的操作系統例如Aix、Solaris、HP-Unix、Windows、Linux等；存儲目前支持主流廠商的各存儲設備，可以參考其兼容性矩陣。
StoreAge multiMirror™的解決方案適合哪些應用和行業?
StoreAge的解決方案適合于中大型規模的數據中心和行業客戶，目前主要集中于企業、政府、金融、電信領域，由于其架構特點使得其方案具備高擴展性、靈活性，能夠滿足異常復雜環境的數據中心保護建設。
