東莞東華醫院（中山大學附屬）是由香港實業家李勝堆先生投資創辦的一所現代化綜合醫院。醫院于1993年年底成立并籌建， 1994年4月試業，同年7月正式開業。新醫院總投資7億多元人民幣，占地面積150畝，總建筑面積為29萬平方米，業務用房面積達13萬平方米。醫院設有24個住院病區、13個醫技科室以及6個門急診單元、1個體檢中心和1個腫瘤治療中心。住院大樓設有1100張標準病床，目前實際開放病床1006張。
全院現有專業技術人員近1000人，其中正高37人、副高134人、中級職稱198人、初級職稱590人。醫院現有高學歷人員近55位，其中博士4人、博士后1人、碩士50人，10多人為碩士研究生導師。醫院設備先進，先后投資2億多元人民幣，引進了包括直線加速器（clinac 2300 c/d）、PET/CT、1.5T核磁共振、1000MA數字減影造影系統（DSA）、64排螺旋CT、數字化X線檢查系統（CR、DR）、三維彩色超聲系統等在內的大型醫療設備200多臺（套）。
系統需求和現狀
PACS（Picture Archiving and Comuniations System）即圖像存儲與傳輸系統，是應用于醫院的數字醫療設備如CT、MR（核磁共振）、US（超聲成像）、X光機、DSA（數字減影）、CR（計算機成像）等設備所產生的數字化醫學圖像信息的采集、存儲、管理、診斷、信息處理的綜合應用系統。PACS系統以高速計算機設備為相關基礎，用高速網絡連接各種影像設備和相關科室，利用海量光磁存儲技術，具有影像質量高，無失真存儲、傳輸和復制，傳輸迅速的特點，是醫院實現影像信息管理的重要條件。

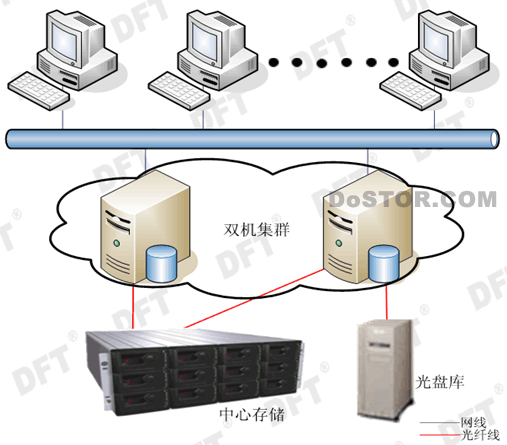

東莞東華醫院舊PACS系統的架構圖如下：
隨著東華醫院的快速成長，PACS系統客戶端的不斷增加，圖像一天一天的大量增長，舊PACS的DFT ES-1200-FFX加光盤庫架構遇到以下問題：
1、 舊PACS系統所使用的服務器、磁盤陣列和光盤庫等設備都已使用4年之久，部分電子器件已老化，如光盤庫機械手的損壞讓光盤庫無法自動備份數據，從而需要通過手動進行備份，這樣醫院內每周需要超過一個晚上的手動備份工作量。
2、 舊PACS系統的1TB存儲容量已無法滿足現有的存儲需求，因東華醫院現在已使用了900GB左右的存儲容量，且以前所使用的設備現在多數停產，致使舊PACS系統擴容困難。
3、 舊PACS系統的所有連接都是單鏈路的，陣列一但出現故障業務系統就會癱瘓，這樣會給醫院造成不可估量的損失。隨著東華醫院的發展，醫院的業務量增長速度非常快，東華醫院現在對PACS系統的要求已經上升為每天24小時全天候不停機工作，而現在這套系統已經不堪重負，雖然還能勉強運行，而整套系統還是存在安全的隱患。
可見東華醫院的的舊PACS系統已經不能適應醫院發展的需求，PACS系統升級改造已勢在必行！
解決方案

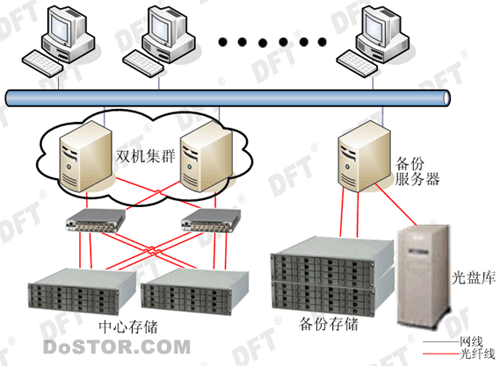

為了徹底的解決東華醫院舊PACS系統的問題，在新PACS系統方案中采用了全FC 的SAN架構。其拓樸圖如下：
方案實施說明
在方案的存儲方面，用兩臺DFT ES-1600-X24-D的磁盤陣列做中心存儲，采用了RAID5+SPARE的架構，總?cè)萘繛?TB，且兩臺DFT ES-1600-X24-D磁盤陣列都采用Active/Active的工作模式，在這種工作模式下，其中任何一個控制器出現了故障另一個控制器會自動接管故障控制器的RAID，訪問速度由原來的1Gb/s提升到4Gb/s，以保證PACS系統的讀寫速度。再用一臺DFT ES-1600-SATA-D加一臺擴展柜做PACS系統的備份，同樣采用了RAID5+SPARE的架構，總?cè)萘繛?4TB，并且當中心存儲出現了嚴重故障或維護時，用戶可以通過手動更改IP的方式，讓備份服務器代替中心存儲以保證PACS系統的不中斷工作。
在方案的連接方面，使用兩臺Macdata 4400交換機、四塊光纖卡和12根光纖線連接中心存儲與兩臺PACS服務器，并通過微軟的MPIO與光纖卡的管理軟件搭建Multipath的連接方式，兩條鏈路采用了負載均衡的模式，并且連接到PACS服務器的任何一條鏈路出現了故障都不會影響PACS系統的正常工作，服務器會將故障鏈路的所有業務自動切換到另外一條鏈路上。
在方案的服務方面，兩臺服務器通過DFT-HA-NT雙機軟件搭建成雙機熱備的架構，這樣讓兩臺服務器中的任何一臺出現故障，另一臺服務器會自動接管故障服務器的工作，保證PACS系統的業務24小時不停機。
實施效果
這種架構讓新的PACS系統具有了以下特性：
可用性：通過PACS系統的升級，PACS系統的訪問速度由原來的1Gb/s升級到了4Gb/s，以保證了新PACS系統的高可用性。
持續性：Multipath加雙機集群的架構允許設備三塊光纖卡、一臺交換機、九條光纖線、兩個控制器和一臺服務器同時出現故障都不影響新PACS系統的正常工作,讓整個PACS系統的非人為故障而導致業務中斷的機率為0.01%。
安全性：新的PACS系統采用了中心存儲加備份存儲的架構，并且使用光盤庫做三級備份，這使得PACS系統的數據具有高安全性。
