醫療行業的信息化建設經過了幾個階段的發展，HIS、LIS、RIS以及PACS等眾多內容豐富、功能強大的應用軟件逐漸成熟，成為醫院信息技術的核心。隨著時間的推移，這些環境的數據越來越多，數據的價值也越來越大，數據丟失或系統停機所造成的損失會造成越來越嚴重的后果，甚至變得不能接受。

    另一方面，“9.11”事件爆發以后，“容災”這個詞匯逐漸成為人們談?wù)撟疃嗟慕裹c(diǎn)之一。而隨后的一系列自然災害的發生，更推動了IT系統容災的需求。醫療行業也不例外，今天許多醫院管理者和就醫者都十分關心醫院的IT系統的高可用性。

    二、需求分析

    醫院信息系統是一個數據量大，數據類型復雜和事務并發多的實時系統，由于醫院業務的特殊性，任何人為或自然因素所導致的應用或系統中斷，都會造成醫院巨大的經濟和名譽損失及嚴重的法律后果。所以醫院應用對IT系統的持續穩定運行提出了非常苛刻的要求。

    在目前已經上線的醫院IT環境中，絕大多數醫院都采用了群集技術（也就是通常人們所說的“雙機熱備份”）來保證服務的持續運行或者在用戶可以容忍的時間之內自動進行服務恢復。群集技術在應對服務器故障方面有著顯而易見的效果，這一技術已經得到大多數醫院用戶的認可，并已經得到很大程度上的普及。

    但是，隨著群集技術運用的普及，很多用戶發現群集本身也有一些非常明顯的不足：

    1、 由于傳統的群集解決方案多采用“2+1”的模式，即兩臺服務器連接到一臺磁盤陣列。這種結構是為了在兩臺服務器之間共享數據。但是單臺磁盤陣列往往就成了核心系統的一個單點故障點，一旦磁盤陣列發生故障，則整個系統將發生停機，作為7×24營業的醫院來說，這種意外的停機是無法忍受的；

    2、 很多用戶往往有這樣的誤解??既然我的系統已經是“雙機熱備份”了，那么，我的數據也不需要備份了。這種誤解導致很多用戶往往忽視了數據備份的重要性，結果整個系統的數據只有磁盤陣列中的一個拷貝，等到由于磁盤陣列發生故障或人為誤操作導致數據丟失的時候，才發現悔之晚矣！

    3、 雖然關心容災，但由于各種原因目前大多數國內的醫院在建設IT系統時并沒有過多地考慮。一旦發生火災、地震等災難性事故，整個系統將毀于一旦，數據將一去不復返，醫院將遭受無法估量的巨大損失。

    由于醫院通常都沒有與大型企業類似的各地分支機構，往往就是集中在一個園區之內，所以要為醫院特地構建一個容災中心對醫院來說其實很不容易，但要實現一個園區級的容災系統對醫院來說卻是非常容易的。

    綜合以上需求分析，醫院IT系統應該急需建立的是一套能夠提供實時的數據保護、高度可靠的故障切換、以及園區級系統容災的完善解決方案。

    三、解決方案

    為了區別于以前的群集模式，我們把這個方案通俗地稱為“2+2”群集模式。從功能上來講，該方案歷史性地突破了原先狹窄的HA概念，提供系統全冗余、無任何單點故障、以及數據和應用的園區范圍的容災功能，使醫院IT系統真正沒有后顧之憂。

    在原來的“2+1”群集模式的基礎上，增加了一臺磁盤陣列，將一臺服務器定義為一個“運算節點”，將一臺磁盤陣列定義為一個“存儲節點”，所謂“2+2”的意思就是“兩個運算節點+兩個存儲節點”。

    利用VERITAS Storage Foundation的卷鏡像功能實現兩臺磁盤陣列之間的鏡像關系，每一次I/O的寫入都分別通過兩條主機通道到達兩臺磁盤陣列的控制器，并且當兩個I/O都返回正確的結果之后，操作才算完成。所以，兩臺磁盤陣列中的數據完全保持實時同步，不用擔心任何的數據一致性問題。當然由于我們采用的是同步傳輸?shù)姆绞?，兩個節點之間的距離不能相隔太遠，建議的最遠距離為50公里，如果超過50公里的距離限制，將會明顯地影響業務系統的運行性能。對于超過50公里的距離限制的容災要求，我們建議采用VERITAS Storage Foundation的Volume Replicator Option做異步方式的傳輸，異步方式不會造成在線業務系統性能的下降。不過50公里這個距離限制對于醫院的園區級別的容在要求是完全能夠滿足的。

    采用VERITAS Storage Foundation HA實現兩個運算節點之間的群集關系。除了實現基本的群集功能之外，VERITAS Storage Foundation HA還有很多非常明顯的優勢，如：

    最多支持32個節點的超大規模群集、簡單易行的節點退出和加入操作、跨平臺管理群集服務器系統、支持群集卷的在線擴展以及與VERITAS Storage Foundation天然的兼容性等等。

    如此，對于一個應用來說，只要任意一個運算節點和一個存儲節點運行正常，那么，整個系統就能夠正常運行。

    以下是該解決方案的幾個顯著的特點：

    1、 全冗余連接，無任何單點故障。系統中任意一個部件的損壞都不會影響系統的正常運行；

    2、 鏡像的存儲節點為系統關鍵的在線業務數據提供了雙重保護；

    3、 結合綜合布線系統實現了數據和應用的容災；

    4、 除了以上幾點特有的優勢之外，由于該解決方案支持先進的SAN架構，同樣具有SAN架構自身的優勢，如：可以實現高性能的LAN-free備份以及良好的可擴展性等等。

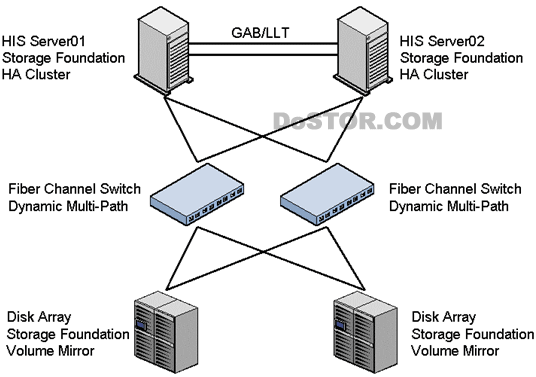

    本方案的邏輯架構圖如下所示：

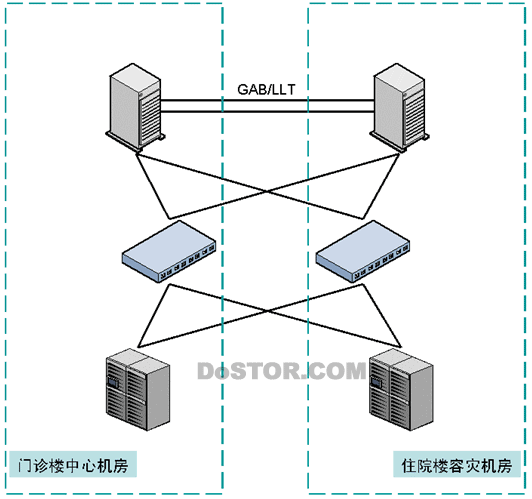

    結合綜合布線的變化，我們可以將兩個節點分別部署在園區內不同的建筑內，如門診樓和住院樓，如此，即使其中一棟樓發生災難性的事故（如火災等），醫院的應用仍然能夠繼續正常運行，也不會有任何數據丟失的情況發生。如下圖所示：

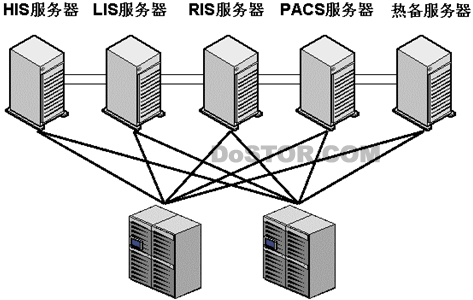

    當然，整個方案的架構也具有非常好的可擴展性，不僅可以“2+2”，我們還可以做到“N+2”，甚至“N+N”，如此，我們可以把醫院的所有信息系統整合起來，從而有效減少硬件投資，同時提高系統可維護性。如下圖所示：

    四、應用效果

    本方案充分考慮了故障發生的可能性，為醫院的信息系統（尤其是至關重要的HIS系統）提供了可靠的數據保護和高可用。該方案不僅是完全的無單點故障系統，同時具備很強的容災功能。

    到目前為止，國內已經有越來越多有代表性的醫院采用了本方案。從醫院使用的效果來看，本方案大大減小了醫院HIS系統停機的可能性。同時，本方案的管理維護工作非常簡單，非常有效地減輕了醫院信息系統管理人員的工作量。
