客戶需求：無錫市第一人民醫院計劃引進存儲、備份和容災設備，建設一個支撐“HIS、PACS、電子病歷和社會保險”等四大核心醫療業務系統的數據中心。

    解決方案：包括DELL|EMC CX300光纖盤陣和PV160T帶庫在內的戴爾存儲設施成功入選，它們共同為醫院建設了一個“分類存儲、一體備份、重點容災”的醫療數據中心。

    應用效果：在上述戴爾存儲設施的強有力支撐下，數據中心的建設取得了成功。

    醫療業務系統全面上線

    無錫市第一人民醫院創辦于1927年，至今已有80多年的歷史。多年來，該院在泌尿外科、血液科、心血管內科等專業領域積累了非常雄厚的醫療技術力量；特別是在人工起搏、肝腎移植等一批尖端醫療項目上，該院已達到國內先進水平。在信息化建設方面，無錫市第一人民醫院同樣走在國內同行的前列。近年來，該院已先后建成了“醫院信息系統（HIS）”、“醫療影像存儲與傳輸系統（PACS）”、“電子病歷系統”、“社會保險系統”等幾大核心醫療業務系統。

    其中，“醫院信息系統”是醫院的管理中樞，它包含財務、人事、住院、藥品、門診、醫技、病程、收費等多個子系統，同時承擔著“臨床管理”與“行政管理”的雙重使命；“醫療影像系統”是醫院的影像中心，它承擔著從CT、X光機等各類成像檢查設備中采集影像資料、對這些資料加以處理和存儲、并為一線醫師提供查詢服務的使命；“電子病歷系統”是醫院的病歷中心，它詳細記錄了患者的治療方案和治療過程，既為醫院積累了寶貴的治療經驗，又為處理醫患糾紛提供了不可或缺的證明文件；而“社會保險系統”則連通了醫院與社保部門的業務后臺，它為醫院接診并服務好廣大社?；颊咛峁┝酥С?。

    數據資產管理問題凸顯

    HIS、PACS和電子病歷等系統是在不同時期分批建成的，各系統的數據處于分散存儲狀態，不僅如此，每個系統所采取的存儲方式與存儲介質也各不相同，有些存儲介質已經落后。隨著上述系統應用規模的不斷擴大，它們在數據管理方面的問題日益凸顯出來：

    首先，存儲后臺容量不足，數據調用不便。以PACS為例，該系統上線后，數據規模呈幾何級數增長。按照原來的存儲方式，這些數據被存放在系統外掛的盤陣之中。由于盤陣容量有限，因此不得不定期對盤陣進行清理，并將歷史文件采取刻光盤的方式加以保存。一旦醫生需查詢這些歷史文件，就只能到光盤庫中去檢索，這使他們感到非常不方便。

    其次，鏈路結構相對落后，系統穩定堪憂。上述系統原來的存儲后臺多采用單獨SCSI鏈路，這種鏈路方式不僅帶寬較低，而且由于沒有冗余，可用性也較差。仍以PACS系統為例，有些醫生反映，該系統在同時調出多個大尺寸影像文件時，有時會因鏈路問題而發生遲滯。

    最后，分散存儲的模式，嚴重影響了數據資產的管理效率。從系統維護的角度看，每個系統的數據都要單獨備份，這樣的重復操作不僅費時費力，而且難以給各系統的數據資產提供同一水平的保護；從資源調配的角度看，不同系統的存儲資源和備份資源無法相互調劑，因而造成了厚此薄彼、資源浪費的現象。

    就上述三個問題，醫院信息中心指出：“醫院的信息化工作走到今天，隨著各類應用系統的不斷增加與日益成熟，我們越來越感到：必須對數據資產的管理有一個通盤的考慮，有一個集中管理方案。這樣做，不僅有利于數據的安全和系統的穩定，而且能夠為我們將來對這些數據資產進行深度挖掘、實現知識管理，奠定堅實的基礎?！?br />

    “分類存儲、一體備份、重點容災”的管理方案

    為了實現集中管理，醫院信息中心首先對上述四個系統及其后臺數據進行了整體規劃。他們發現，這些數據按其自身特征可劃分為“PACS數據”和“非PACS數據”等兩大類，前者專指PACS系統的數據，后者包括HIS系統、電子病歷系統與社會保險系統的全部數據。

    這兩類數據的差別很大：前者主要是多媒體文檔，其并發訪問量小，但文件尺寸比較大；后者包括傳統文檔和數據，其并發訪問量大，但數據尺寸小。從系統本身的角度來看也是如此：無論是持續可用性、數據安全性，還是響應速度，其它三個系統都比PACS系統的要求高。

    考慮到兩類數據、兩類系統的上述差別，信息中心最終制定了“分類存儲、一體備份、重點容災”的數據資源集中管理方案。具體而言，就是對“PACS數據”和“非PACS數據”分別加以存儲，統一實施備份；與此同時，只對其中“重要且讀寫頻繁”的“非PACS數據”實施異地容災。在此基礎上，建設一個涵蓋上述四大系統的醫療數據中心。

    該院信息中心負責人在解釋這一思路時說：“數據集中管理的核心是要把各種數據資產作為一個整體給予通盤考慮，而不是簡單地把它們集中存儲在一起。從我們的具體情況來看，兩類數據對系統I/O的要求是不同的，如果硬放在一起，在應用高峰的時候，它們可能會相互影響。正是基于這樣的考慮，我們?yōu)閮深悢?shù)據建設了不同的存儲后臺?！?br />

    戴爾全面擔綱硬件平臺建設

    上述思路確定后，無錫市第一人民醫院開始了存儲、備份與容災設備的選型工作。經過對設備性能、系統穩定性、可擴展性、易管理性等各方面因素的綜合考察，2004年9月，院方最終選用了戴爾的整套存儲方案，具體包括2臺DELL|EMC CX300光纖盤陣與1臺戴爾PV160T帶庫，它們分別承擔起存儲、備份和容災的功能，共同為院方構建了一個“分類存儲、一體備份、重點容災”的醫療數據中心。

    該數據中心的四個系統（HIS、PACS、病歷、社保）共使用了8臺主機，其中：HIS系統采用醫院原有的2臺其它品牌服務器擔任前端主機；PACS系統采用2臺戴爾PE6650服務器擔任前端主機；電子病歷系統采用1臺戴爾PE6650服務器與1臺醫院原有的其它品牌服務器共同擔任前端主機；社會保險系統采用2臺新引進的戴爾PE2850服務器擔任前端主機。每臺主機均安裝了3塊HBA卡，以便與存儲后臺連接。

    存儲后臺的具體情況如下：

    第一部分：分類存儲

    以1套新引進的DELL|EMC CX300光纖盤陣，外加1套醫院原有的其它品牌光纖盤陣，分別擔任“非PACS數據”與“PACS數據”的存儲后臺，這兩套盤陣通過2臺BROCADE 8口光纖交換機（DS-8B2）與前端的四個系統、8臺主機相連接，構成全光纖的SAN結構。

    其中，DELL|EMC CX300存儲容量約5TB，它通過2臺交換機，與前端“HIS系統”、“電子病歷系統”、“社會保險系統”的6臺主機構成了全冗余的連接，這3個系統的后臺數據（非PACS數據）全部存儲于本套CX300之中。

    醫院原有的1套光纖盤陣，存儲容量約2TB，它通過1臺交換機，與前端PACS系統的2臺主機相連接，PACS數據全部存入其中。

    第二部分：一體備份

    以1套新引進的戴爾PV160T帶庫全面承擔“非PASC數據”與“PACS數據”的備份任務。為了使數據的備份流程獨立于其存儲流程，確保鏈路的冗余，院方在存儲SAN之外，用1臺16口BROCADE光纖交換機將8臺前端主機與PV160T直接連通起來，從而搭建了一個專用的備份網絡。

    整個備份過程由8臺前端主機上安裝的Veritas SAN備份軟件直接加以指揮和控制。由于“非PACS數據”和“PACS數據”在增長速度、訪問頻度、存儲介質容量上存在明顯差異，院方對它們采取了不同的備份策略：

    “PACS數據”：由于它的訪問頻度低、數據增長快、存儲介質容量有限（2TB），因而對它采取了“逐日遷移、按月備份”的策略。具體而言，就是每天從PACS后臺盤陣向PV160T進行數據遷移，以降低存儲后臺的壓力；每月做一次全面?zhèn)浞?，以確保數據的安全和完整。

    數據遷移和備份均在夜間進行。每天晚上，PACS系統的兩臺前端主機會對存儲后臺進行自動掃描，一旦發現其中的數據總量已經超過總存儲容量的70%，且包含有保存期超過60天的數據，就會自動發起遷移程序，將那些同時符合上述兩項條件的數據遷移到PV160T之中。遷移后的數據會在原存儲后臺中留下指針數據，到了月末最后一天的晚上，系統會將本月的所有指針數據備份到PV160T之中。

    “非PACS數據”：由于它的檢索頻度高、數據增長慢、存儲介質容量較大（5TB），因此不需要做數據遷移；它的備份策略是：每天晚上做一次當日增量數據的備份，每周做一次全部數據的備份。

    第三部分：重點容災

    鑒于“非PACS數據”不僅訪問頻度高，而且極為關鍵，院方單獨為其設計了一個遠程容災備份系統，以提高這些數據的安全保護水平。該系統由1臺戴爾PE2850服務器與1臺DELL|EMC CX300光纖盤陣共同組成，其中，PE2850負責運行Veritas備份軟件，實施備份管理，該服務器基于新一代英特爾技術的雙路平臺，采用了包括PCI Express I/O、DDR2內存、64位英特爾?擴展內存等一系列創新技術，更高的帶寬和更強的內存尋址能力為數據密集型應用提供了更卓越的性能；CX300具體擔任容災備份的存儲后臺，它們處在與存儲SAN不同的物理位置，通過1臺BROCADE8口光纖交換機，與存儲SAN相連通。

    負責容災備份的這套DELL|EMC CX300，共配載了約4個TB的存儲容量。具體的備份方法是：每隔1小時，災備系統中的PE2850服務器會自動對存儲SAN進行掃描，以便對其中的“新增數據”進行文件復制和日志快照，并將復制和快照的結果保存到負責容災備份的那臺CX300之中。

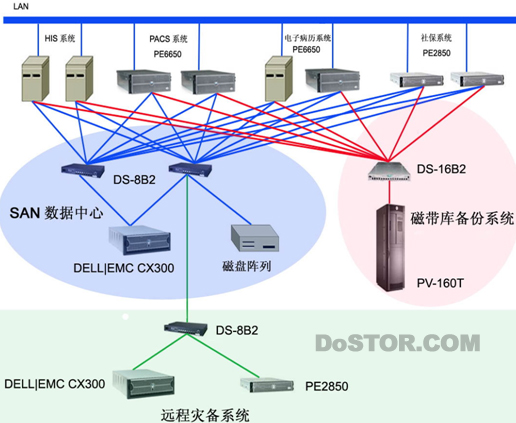

    整個方案拓?fù)鋱D如下：

    性能優異的硬件平臺，貼近用戶的直接服務

    2004年12月，按照上述方案建設、由戴爾存儲設施全面擔綱的無錫市第一人民醫院醫療數據中心正式上線。到目前為止，該中心已穩定運行了2個多月的時間。中心一舉創造了兩項第一：江蘇省衛生系統內第一個采用全光纖SAN結構的醫療數據中心、國內第一個以戴爾PV160T為基礎的高性能光纖通道備份系統。

    從運行效果來看，該中心“分類存儲、一體備份、重點容災”的設計思路是科學的，數據中心的建設是成功的，通過對數據進行集中管理并為不同類型的數據設計不同的存儲與保護方法，整個數據中心系統以最合理的投入，實現了最優化的數據處理流程與服務支持結構。

    數據中心獲得成功的另外一個重要因素是存儲設備的正確選擇。包括DELL|EMC CX300和戴爾PV160T等在內的高性能存儲設備，以出色的表現為數據中心各項設計目標的最終實現，奠定了硬件方面的基礎。

    以擔當備份重任的戴爾PV160T為例，它突出的“大容量”、“高速度”與“易管理”優勢，使醫院數據中心在數據備份功能方面，達到了國內領先的水平：

• 從容量來看，PV160T使用的LTO-2磁帶，單盤不壓縮可存200GB數據，壓縮后可存400GB數據。無錫市第一人民醫院此番引進的PV160T共有294個槽位，如果全部配滿，總存儲容量將高達58.8TB（不壓縮）和117.6TB（壓縮）。按照目前醫院數據每天5GB、每年1.5TB的增長速度，這套PV160T帶庫在不壓縮的情況下，也可供醫院使用39年。

• 從速度來看，PV160T的磁帶驅動器不僅能以每秒30MB的速度實現數據的快速備份，而且能夠以極高的效率響應用戶的檢索請求。這種卓越的響應能力，是PV160T相比于“光盤備份”和“傳統帶庫備份”的一個革命性進步?，F(xiàn)在，醫生如需向PV160T檢索備份的PACS文件，即使在每天上午高峰時段，最多也只要1分鐘就可以找到文件并將之打開。

• 從易管理性來看，PV160T的管理接口與管理界面都十分先進。用戶可以用WEB方式對PV160T的運行狀態實現遠程的監控、調整和設置，而無需進入機房進行現場維護；不僅如此，PV160T還允許其內部的磁帶驅動器直接連接到光纖通道交換機上，而不必使用價格昂貴的“SCSI至Fiber”通道轉換器。本方案正是利用這一特征，通過連接一臺16口光纖交換機，建立了一個獨立、高速的備份與查詢網絡。
  再比如分別承擔著存儲和容災任務的2套DELL|EMC CX300光纖盤陣，它們不僅以強大的性能支持了數據中心的高效、穩定運行，更以卓越的可擴展性為數據中心的未來發展預留了充足的增容空間：

• 在處理能力上，CX300采用了800MHz的存儲處理器與高達2GB的高速緩存，這樣的配置為CX300快速地“處理”與“收發”數據，提供了強大的動力；在系統I/O上，CX300能夠提供5萬次/秒的緩沖I/O、680MB/秒的持續帶寬，這兩項指標對于支持HIS等OLTP型應用，具有非常重要的意義。

• 在優化能力上，CX300允許用戶根據前端不同應用的具體需求，對系統的高速緩存進行調配，從而實現系統性能的動態優化。在本方案中，作為存儲后臺的CX300分別支持了3項不同的應用，醫院方面非常需要在實際運行中了解不同應用的需求壓力，并據此不斷對CX300的緩存資源做進一步的調整。

• 在可擴展性上，CX300可在單一陣列中支持64臺服務器，并可輕松擴容到8.8TB，這就為應用系統與數據資源的擴張奠定了基礎。目前，無錫市第一人民醫院已開始著手將其它一些應用系統（如醫院的遠程教育系統）接入本方案的SAN之中，今后本醫療數據中心將有望成為全院所有數據資產的“大一統”管理中心。

    在對上述戴爾存儲設備表示滿意的同時，無錫市第一人民醫院信息中心的劉喻主任還對戴爾的服務表示了認可，他說“此次系統集成前后經歷了大約兩個月的時間。為確保設備安裝、調試不影響醫院正常的工作秩序，我們一般選擇在晚上開展工作。在整個過程中，戴爾工程師在一線為我們提供了極為認真負責的服務，這么復雜的系統一次部署成功，非常難得?！?br />

    他還指出：“部署過程中需要很多零配件，按照以往使用其它品牌的經歷，要么會多出一堆，要么會漏掉幾個，總之很難恰到好處。這次我們也擔心會出現這種情況。然而，戴爾計算得特別精確，大到各種驅動器，小到一根連線，最后是一個不多，一個不少。更重要的是，這些零配件都是在廈門經過測試后才發送過來的，節省了我們很多時間?！?/P>
