湖北省有線數字電視節目平臺的建設需要完成一整套數字電視的制作工藝流程，是一套高度集成的網絡化，系統化的解決方案。涵蓋了數字電視的節目收錄、采集系統，碼流的剪輯，節目的編輯包裝，內容的存儲備份以及DVB的硬盤播出等各個環節。因此，從節目的收錄采集，到節目的編輯制作、節目管理和節目播出，應建立一個自動化程度高的節目生產流水線，各個子系統之間具有良好的交互性和接口，使節目資源在節目生產的各個環節可通暢地進行交換和轉移，高效地完成數字電視節目生產的各道工序，并充分保證最終的數字電視節目生產的質量。同時，作為一整套系統平臺性的設計，既要考慮各個系統的相互配合銜接，又要保持子系統之間相對的完整和獨立性，以降低系統的整體風險，提高系統的構建時的靈活性。因此，招標時將整個系統分割成四個相對獨立的子系統DVB硬盤播出子系統、節目收錄系統、節目編輯系統、節目存儲系統建設項目是非常必要合理的。系統需求如下：
按20套數字電視節目和10套數字音頻廣播節目的規模進行集成。系統對自辦節目信號進行采集、存儲、管理、播出后與其他數字節目信息（EPG信息等）復用，產生復用后的傳輸流信號，送入傳輸平臺的中心機房。節目平臺機房設在湖北電視臺播控中心。
要求收錄來自于DVB-S、DVB-C及國家廣電光纜干線網、省級光纜干線網的模擬或數字節目信號，收錄信號包括40套數字衛星節目、5路模擬信號、5路SDI信號；另一部分節目還能以模擬/數字信號經磁帶下載，滿足其它節目制作的需要。
具有MPEG-2多種碼流轉換功能和MPEG-2碼流快速粗編、精編功能。采用網絡化的存儲解決方案，能夠滿足快速的完成節目的編輯，制作和播出流程之間數據遷移的需要。
具有一定規模的磁盤陣列和數據流磁帶存儲功能的存儲系統，其中磁盤陣列存儲系統容量需要達到12TB。同時，存儲系統還具備存儲、發送部分待播節目及通過流媒體服務器向互聯網發送節目的功能。
解決方案

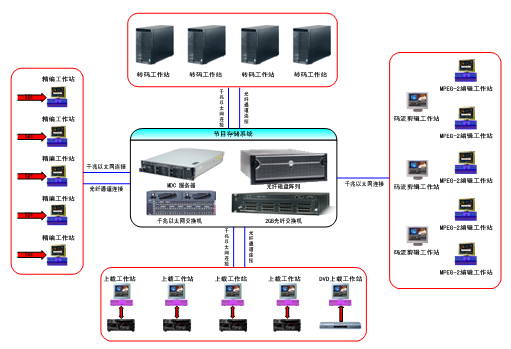

湖北省有線數字電視平臺節目儲管理系統是為了解決節目收錄系統、數字節目播出系統和節目編輯系統的節目存儲而設計的一個以SAN結構為基礎的存儲網絡系統。

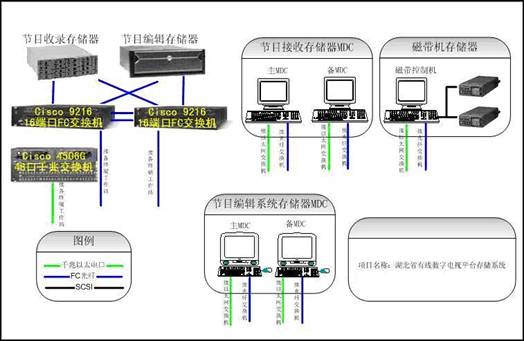

存儲網絡系統由以下幾個部分組成，一臺DFT-ES1600-FFx2磁盤存儲陣列，雙控制器，提供10TB的存儲容量；一臺美DataDirect公司S2A-8000大型存儲系統，雙控制器，提供4TB的存儲容量；兩臺CISCO MDS9216光纖交換機可提供32口的纖通道接口；一臺 CICSO 4506 100M/1000M自適應一臺網交換機提供48口的100M/1000M以太網接口；兩組主備服務器分別為兩臺磁盤存儲陣列提供存儲管理服務以及網絡管理服務；兩臺IBM3581磁帶機，用于節目的離線存儲。各部分說明如下：
1. DFT-ES1600-FFx2-3磁盤存儲陣列為節目收錄系統提供5.2TB存儲容量。該磁盤存儲陣提供2個控制器，可提供最大帶寬800MB/s，I/O事物處理能力可達100,000 IOPS，完全可滿足節目收錄系統中兩臺上傳服務器所需的帶寬。并提供兩條光纖鏈路分別與兩臺光纖交換機連接，提高了磁盤陣列的安全性，避免了單點故障對整個系統的影響。
2. 美國DataDirect公司S2A-8000大型存儲系統為節目編輯系統提供4TB存儲容量。該磁盤存儲陣列提供2個控制器，可提供高帶寬和高I/O事物處理能力，完全可滿足節目編輯系統中制作終端的帶寬需求。
3. 兩臺CISCO MDS9216可為系統提供32個光纖通道接口，每個光纖通道接口可為每個視頻編輯終端提供恒定的2Gb/s存儲帶寬，保證這個階段可靠性。同時雙光纖交換機的方式可大大的提高存儲陣列的安全冗余性，避免因光纖鏈路的故障造成整個網絡系統的癱瘓。
4. CICSO 4506 100M/1000M為系統提供48口的100/1000M自適應以太網絡接口，用以連接網絡中的每個終端。每端口1000M的傳輸帶寬可滿足節目編輯系統中編輯工作站和碼流剪輯工作的制作要求，以及SAN網的控制信息傳輸?shù)囊蟆?/P>
5. 兩組四臺SAN控制服務器，分別管理節目收錄系統存儲器和節目編輯系統存儲器。使用高可用SANergy Ha軟件做到主備冗余，保證了服務器單點故障不會影響整個存儲網網的安全運行。
6. 兩臺IBM3581磁帶機由一臺磁帶控制機管理，用于備份成品節目數據文件。
方案實施效果
在本方案中采用SAN網為每個有卡視頻終端提供2Gb/s的存儲帶寬，可以保證流暢編輯時所需的帶寬； 采用雙光纖交換機，為存儲器提供冗余，這樣既保證了存儲器可安全穩定的工作又能做到光纖交換機的負載均衡；采用高可用雙機熱備軟件，保證了主服務器在出現問題的時候，由后備服務器接管主服務器的功能，增強了系統的安全和穩定性。本項目方案能在提供基本節目的同時，提供付費標準清晰度電視節目、高清晰度電視節目、交互電視節目、數據業務和數字廣播節目等。能接收來自中央節目平臺的數據。將各個節目集成播出，加入相應的節目信息，經復用后，送入傳輸平臺。今后還要為數字地面廣播和DVB-S提供數字節目。通過這次項目的建設，將能夠給湖北電視臺的數字電視平臺提供一整套先進的，全面的，完整的數字電視節目業務處理流程，為湖北省數字電視業務的蓬勃發展打下堅實的技術基礎。
