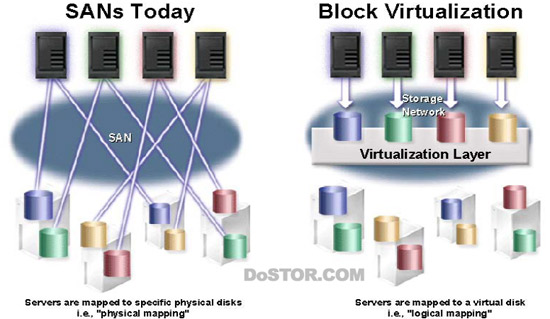

圖15-41 SVC 存儲虛擬化
15.3.3.1 SVC 簡介
存儲技術從直接連接的磁盤陣列發展到集中式的SAN（存儲區域網絡），在連接性和性能上帶來了巨大的優勢。然而，對SAN 用戶的研究顯示，雖然存儲區域網絡具有這些優點，但是SAN 中磁盤利用率只有50%左右，不同類型和品牌的存儲的統一調配和管理非常復雜。IBM 最新推出的 IBM TotalStorage SAN Volume Controller (又名IBM 存儲魔法石)就是為解決此類問題的開創了新的方式。
SAN Volume Controller（縮寫為SAN VC），SAN 控制器，是存儲業界又一次嶄新的突破，就像存儲歷史上的RAID，主機系統的存儲管理體系和虛擬磁帶技術，這些重要的發明均源自IBM。SAN Volume Controller 是整個SAN 網絡的控制器，它將整個SAN 中的各種存儲設備整合成一個巨大的存儲池，充分利用存儲資源和按需分配存儲空間、性能和功能。而傳統的SAN 網絡中，每種存儲系統都自成一體，就像一個個獨立的孤島，無法構成一片統一的大陸。
SAN VC 實現了虛擬存儲層（Virtualization Layer）的功能，將存儲智能加入到SAN的網絡中。現在用戶可以按照應用不斷變化的需求來分配存儲，而不再受制于存儲子系統設備在功能和性能上的限制。SAN VC 又是一個SAN 網絡的中心管理控制點，而且它對服務器的操作系統和存儲子系統透明。如圖15-41 所示。
圖15-41 SVC 存儲虛擬化
這個SAN 的中心控制器具備更為靈活的磁盤管理功能，極大的提高了存儲管理的效率，例如可動態創建和擴展邏輯卷等。而且，SAN VC 為各種不同的存儲設備提供了一個統一的數據復制平臺，例如瞬間復制-FlashCopy 和遠程復制-Remote Mirroring。這些復制功能都允許源磁盤卷和目標磁盤卷可以存在于不同品牌的磁盤陣列上。
透明的數據遷移是SAN VC 的基本功能，當SAN VC 被加入到一個現有的SAN 環境中時，不需要做數據遷移，SAN VC 把現有的磁盤配置原封不動的繼承下來（這是SAN VC的Image mode），這樣對服務器上的應用是完全透明的。當SAN VC 完全配置好以后，它又可以將原先磁盤上的卷及數據透明的遷移到其他真正的虛擬卷中。所有的遷移過程對服務器透明，因此不需要中止應用。
IBM SAN VC 是一個軟硬件集成化的產品，專業的虛擬存儲軟件運行在集群式的硬件引擎上。它使用了定制的IBM eServer xSeries 服務器，運行的存儲操作系統是基于 Linuxkernek 的。與SAN 網絡接口是工業標準的HBA 卡。由于SAN VC 是為一個完全開放的存儲環境設計的，兼容各種不同的存儲設備。用戶可以將各種存儲方案融合其中，而不用擔心SANVC 會有什么封閉性。SAN Volume Controller 天生具備靈活的擴展能力，可以使用戶在存儲性能和存儲容量方面平滑無縫的升級。例如，擴展控制器個數可以增加性能，而往存儲池中增加磁盤則可以增加容量，這兩方面的擴張都可以在線完成，不需要中止應用。SAN VC的主控臺提供了自動向IBM 服務中心報警(call home)和遠程支持的能力。

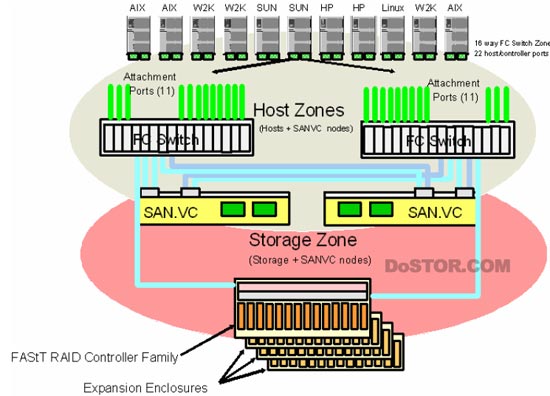

圖15-42 SAN VC 系統結構示意圖
15.3 .3.2 SAN.VC 小結
可以看出，SVC 是一個虛擬存儲的解決方案，提供了如下功能:
