圖10-3 客戶系統現狀
該系統業務的主要數據特性是需要實現與主機無關的容災。
10.2.1 技術準備
客戶現狀設想如下：
某券商已有本地用戶上百家，遠程分中心若干個，都與當?shù)赜脩粝噙B，衛星用戶約幾千家，帶近百個遠程登記處。目前該券商已經建立起一整套證券股票交易網絡體系（如圖10-3 所示），為保證未來業務的可擴性和安全性，提高現有應用系統防范各種風險的能力必須建立一套有災難備份能力的存儲系統。

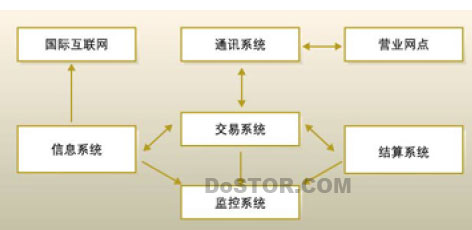

圖10-3 客戶系統現狀
需求分析
災難備份中2 個最關鍵因素是系統運行環境(包括系統數據與應用程序)和用戶數據資源。前者的變動頻率低，數據量不大，相對較穩定; 后者變化快，數據量大，實時性高。由于該券商的清算作業和大型非交易過戶作業具有數據量大、處理強度高、不能中途恢復和在限定時間內盡快完成等特點，所以希望SAN 存儲環境滿足: 當災難出現時，位于同城異地的備份系統能保持災難發生日前半天的數據完整，并在災難發生后一天內結算業務能正常運行工作，同時還要能夠?qū)崿F(xiàn)遠程異地備份。
10.2.2 系統設計
根據該券商對災難恢復系統的要求，集成商提出多種可能的解決方案。最傳統的方法是磁帶備份與恢復，但它不滿足未來災難備份可擴展性及日?？删S護性。另一個是通過高速網將用戶數據實時送到備份中心的方案，但它只能保證災難發生日前一天的結算后數據，無法滿足災難備份要求。還有一個是采用軟件方式實現數據的遠程熱備份方式，但它會引發時延問題，拖延結算時間。最后一個是遠程磁盤鏡像(SRDF)方案，它對生產系統的運行效率無不良影響，能夠保持數據的完整性和可用性，并對用戶數據實施多重保護等等。
該券商結算系統由本地生產系統和異地災難備份系統及相關通信鏈路組成，其SAN 存儲結構圖如圖10-4 所示。它在生產中心和災難備份中心都采用了同檔次的IBM 小型機和EMC Symmetrix 8430 磁盤陣列，其中Symmetrix 8430 配置450GB，在采用鏡像保護措施后，可用磁盤量將達225GB。正常運行時，該券商生產中心的業務結算主機與EMC Symmetrix 8430 (以下簡稱R1)相連，災備中心建在與生產中心相隔10km 的另一處機房，在災備中心的EMC Symmetrix 8430(以下簡稱R2)中相同數量的一組硬盤與R1 遠程鏡像保持數據同步。而遠程備機控制R2 中另一組硬盤供該券商查詢處理及測試與分析用。需要指出，在進行遠程異地備份時備份軟件SRDF 功不可沒。

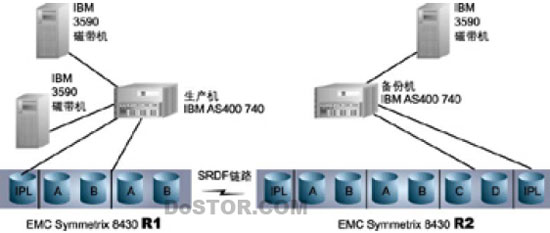

圖10-4 采用SRDF 條件下的容災拓撲圖
可以看出：容災是一個從存儲設備、主機系統到上層應用軟件的系統工程，從功能上講可以分為數據復制和應用切換兩大部分。在考察方案時也應該從這兩部分出發，缺少任何一部分，都不是完整的容災方案。
10.2.3 可選的解決方案
10.2.3.1 EMC SAN 解決方案
EMC 公司支持最基本的集線器方式，主要產品包括面向高端市場的SAN 存儲平臺Symmetrix，它提供一個完全受保護的共享存儲系統，可實現各種信息的透明訪問。近日，EMC 新推了Symmetrix 增強系列8830、8530 和8230，引入更快存儲器和雙倍數量的內部數據總線，對信息存儲設備的性能、連接性、功能和容量等進行了升級，使開放系統性能提高50%，主機性能提高100%，容量提高260%，可連接性提高500%，最大可處理70TB 的數據量，而且其運行環境、高速緩沖技術和處理能力均大幅提高，具有很好的兼容性，可實現信息高效的整合，降低用戶的TCO。與此同時，對于基于光纖通道的ESN 系統，由于采用模塊化設計，具有很強的伸縮性，可按照不同的連接和可用性要求提供靈活的配置陣列選擇，其中包括對單一的、單點的、集中化的管理軟件Control Center。它采用統一的管理界面和管理方式，使對不同的存儲設備的管理工作簡單易行; 控制中心可以建立在工作站、服務器上，還可以通過瀏覽器的方式遠程實施管理; 另外，只需簡單的鼠標點擊，就可以自動獲得存儲器物理圖像，了解磁盤的配置情況; 同時，控制中心還提供邏輯化的管理手段、簡潔的圖形化的管理系統，完成企業存儲網絡的管理。ESN Manager 軟件則主要完成SAN 交換管理。
10.2.3.2 CA SAN 解決方案
2001 年8 月，CA 公司在京推出其端到端的集成化跨平臺存儲解決方案BrightStor 中的第一款產品CA BrightStor Enterprise Backup。它是一款多平臺備份和災難恢復解決方案，可對數據進行快速可靠的恢復，最大限度縮短系統的停機時間，還能對各種應用和數據實現不間斷保護; 并可實現集中監控和管理，管理人員只需通過一個控制臺即可監控所有備份和恢復。同時其擴展性強，可提供大量的選件，支持廣泛的應用平臺和大型存儲系統以及大容量的索引數據庫，還易于安裝與配置。此后不久，CA 公司又發布了 BrightStor CA-Vtape Virtual Tape System(VTS) 2.0 版。它能幫助客戶在現有基礎上建立一個虛擬的磁帶系統，通過把大量文件堆棧到每個磁帶中，解決磁帶利用率不高的問題。企業采用新版本CA-Vtape 后，可以把存儲在虛擬空間中的數據壓縮到DASD 高速緩存中，使數據存儲量增加1 倍。
10.2.3.3 Veritas SAN 解決方案
Veritas 公司提供的Cluster Server(VCS)和高性能的File System 等為SAN 環境下的解決方案真正鋪平了道路。目前，VCS 支持32 臺服務器的互聯和無限容量的存儲管理，具有高可擴展性，還支持多種主機系統平臺和磁盤系統以及多種企業級應用，而配置和管理非常簡單，可以實現應用級的服務器高性能切換。通過與Volume Manager 結合，VCS可讓用戶的數據以一種最快捷的方式分布到多個磁盤上面，使應用系統在相當高效的基礎上運行。File System 是一個強大的、可快速恢復的日志式文件系統，它提供了關鍵性應用所需的高性能和易管理性。Volume Manager 為SAN 環境提供了易于使用的在線磁盤與存儲管理工具。當系統處于聯機狀態時，它提供磁盤使用情況分析、RAID 技術、數據鏡像和磁盤存儲區的動態配置，確保數據的可用性、易用性和保護性。
10.2.3.4 Legato SAN 解決方案
Legato SAN 解決方案的基本產品模塊包括Networker Power Edition、Legato Networker Power Edition Storage Nodes 和Legato SmartMedia/Alphastor。其主要特點如下: 降低對服務器和網絡的影響; Legato Networker 備份速度可達每小時1.5TB; 單個Legato NetworkerServer 可集中控制256 個Networker Storage Nodes; 支持異構平臺的協同運作，數據備份和恢復可跨越Windows NT 和各種Unix 平臺，并支持市場上所有的文件系統和卷管理器; 可實現磁帶庫和驅動器的共享訪問; 此外，Legato Celestra 的Serverless 技術可確保終端數據與應用程序的可用性，無須備份窗口便可實現故障自動修復; 同時采用先進的Snapshot(快照)技術，還可實現在線備份。
