10.1 大型企業綜合存儲系統
10.1.1 業務的主要數據特性
對數據安全性、存儲性能、在線性和文件系統級的靈活性要求高，并需要對分散數據高速集中的備份，又屬于超大型海量存儲。
10.1.2 用戶狀況
某大型企業通訊部門主要從事接收、處理、存檔和分發各類全球性衛星數據，以及衛星接收技術和數據處理方法的研究。衛星的觀測信息以圖形方式顯示，通過地面接收轉換成數字格式保存，但每條信息的占用的存儲空間都很大，每天的數據量在幾百M(fèi)B 到2GB 之間。由于在線數據存儲空間很有限，特別是用戶要通過HDDT 磁帶方式對數據進行存檔管理，并需要以人工方式管理磁帶，從而使得數據查找效率低下，大量珍貴數據得不到有效利用。
10.1.3 需求分析
由于需要在線數據存儲量大約在1～2TB，并在包括Sun、SGI、IBM的小型機和PC服務器在內的主機環境中還要增加曙光超級計算機，而且多臺主機不僅集中存儲，還要能夠共享數據; 另外，衛星下載資料以文件格式保存，單個文件可達GB 級。針對這些需求，進行方案設計時首要考慮的因素是設備的容量和性能，以及系統的在線連接性和數據的共享。在此基礎之上，還要擴大在線系統容量，建立自動化的數據備份系統，實現離線存儲數據的自動管理。
10.1.4 系統設計

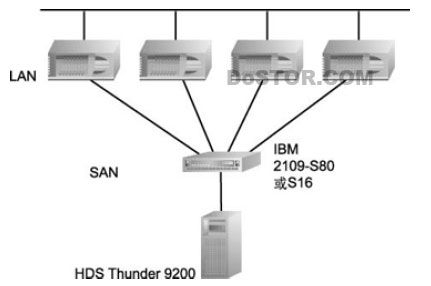

如前所述，原環境中已存在一些網絡設備，在構建SAN時增加一臺光纖通道交換機和一臺光纖通道磁盤陣列。由于用戶的應用需要不同平臺的多臺主機共享數據，所以還要配以文件共享軟件和網絡文件系統轉換的軟件。本方案采用HDS 公司的Thunder 9200 和IBM 公司光纖交換機2109－S08 或S16 組建存儲區域網絡，其拓?fù)浣Y(jié)構如圖 10-1 所示。
圖 10-1 系統拓?fù)鋱D
由于同一文件要被多臺主機編輯、處理與訪問，而且文件非常大，無論在SAN 還是在LAN 上傳輸都很浪費資源，因此要采取文件共享的方式，讓所有主機訪問文件的同一個拷貝。在多主機混合平臺的情況下，采用IBM Tivoli SANergy 軟件，配以支持在Windows NT上實現NFS 共享的軟件NFS Maestro。

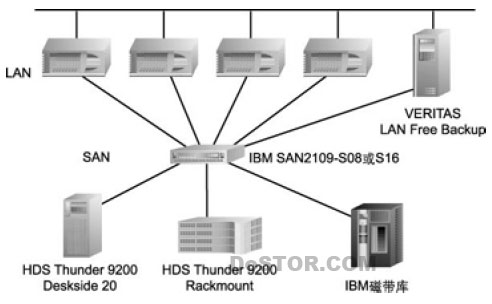

在此方案成功實施運轉一個時期后，由于業務發展迅猛，系統的數據量快速增長，用戶又提出增加在線存儲容量和建立自動數據備份系統的需求。事實上，富有經驗的集成商在系統設計初期已考慮到未來的擴展問題，當需要增加在線容量時，用戶只需購買一臺新的HDS Thunder 9200，將其連接到SAN 上，它提供的存儲空間立即可分配給SAN 上任意主機，還能集中管理數據。當用戶需要做自動數據備份時，根據對容量和備份窗口的要求選擇IBM SAN 解決方案中的自動磁帶庫(如LTO 系列)，將其與備份服務器連接到SAN 上，即可進行集中、自動且LANfree 的數據備份。擴容后的存儲區域網拓?fù)浣Y(jié)構如圖10-2 所示。當設備數量增加較多時，可以通過交換機堆疊或級聯增加SAN 的連接能力。
圖 10-2 項目實施拓?fù)鋱D
方案點評
性能：高性能的光纖通道交換機和光纖通道協議可以確保設備連接可靠且有效。
可靠性：磁盤陣列通過寫緩存鏡像、多RAID 等級和全局熱備份盤等技術提供不同的保護特性，并通過在線數據校驗，保證數據完整性。
擴展性：使存儲與直接主機連接相分離，確保動態存儲分區。
功能：基于SAN 結構的文件級共享是本方案的關鍵。
10.1.5 可選的解決方案
10.1.5.1 IBM SAN 解決方案
IBM SAN 解決方案由五大構件組成，包括服務器、存儲設備、連接設備、管理軟件和服務。其中服務器可選用IBM AS400、AS390、AS6000 或PC 服務器等。存儲設備可選用IBM 的磁盤系統，如著名的ESS(大白鯊)、7133 串行磁盤系統和IBM 模塊化存儲服務器(MSS2106)；磁帶系統可選用Magstar MP 3570 磁帶子系統、Magstar MP 3575 磁帶庫數據服務器、Magstar 3590 磁帶子系統、Magstar 3494 磁帶庫/虛擬磁帶服務器VTS 以及LTO 線性開放磁帶系統; 還有光盤系統，如增強型3995 光盤庫C 系列等；連接設備可選用IBM SAN光纖通道交換機(如2032-001 McDATA ED-5000 和2042-001 INRANGE FC/9000)、IBM 光纖通道管理集線器(如8 端口FC-AL 集線器和2103-H07 IBM SAN 光纖通道存儲集線器)以及IBM SAN 網關(如2108-G07 IBM SAN 數據網關與2108-G03 IBM SAN 數據網關路由器和7139-111 VICOM 光纖通道SLIC 路由器); 管理軟件可選用IBM StorWatch 系列存儲管理產品、DFSMS 系列存儲管理產品和Tivoli 系列存儲管理產品。
此外，IBM 還推出一套主要面向中低端市場的IBM Open SAN 解決方案，它支持及時拷貝與脫機備份功能，提供SSA 空間復用性和支持不間斷的擴展等性能。
其特點是：大而全，單件可選性強，兼容性強，其中磁帶庫產品性能強勁。
10.1.5.2 XIOtech(Seagate 子公司) SAN 解決方案
與其他廠商提供的存儲方案略有不同，XIOtech 提供了SAN 環境下虛擬存儲方案，主要包括Magnitude 硬件平臺和Redi 軟件。Magnitude 硬件平臺符合開放系統標準，并且將所有SAN 組件并入了一個集中化配置中，即一個高性能的存儲控制器、SAN 管理軟件和64臺硬盤或具有11.5GB 的存儲設備。通過在所有可用硬盤上交叉存取數據，Magnitude 可讓用戶從一個中央控制臺執行所有的存儲管理任務，還可以在虛擬磁盤之間拷貝、交換和鏡像數據，并在與Magnitude 相連的光纖信道設備上執行LUN 屏蔽、LUN 映像和群集任務。另外， Redi 將Magnitude SAN 內的所有物理驅動軸合并到一個虛擬庫中，可伸縮性強，能使多平臺服務器共享大量數據，并提高數據可用性。
其特點是：具有可擴性、高可用性和虛擬存儲特性。
