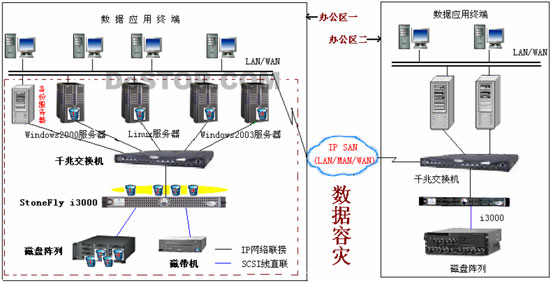

圖 9-3 容災系統示意圖
一個好的系統設計，往往體現在它能否適應客戶將來新的需求，在不久的將來，用戶 可能會在兩個辦公區域之間做數據容災，拓樸結構圖如圖9-3所示：
圖 9-3 容災系統示意圖
從上圖不難看出，辦公區一就是現在的系統，辦公區二是現有系統的擴展，這就保證了系統的升級是在原有系統不變的情況的下進行的，不僅操作十分方便而且節省了成本。
9.2.6 解決方案介紹
IP SAN 存儲管理服務器
本方案使用的IP SAN 存儲管理服務器它是一個企業級的、完全基于行業標準的IP 網絡存儲系統(IP SAN)。它為企業建立集中化存貯網絡系統提供了一種優秀的、高效率的手段。

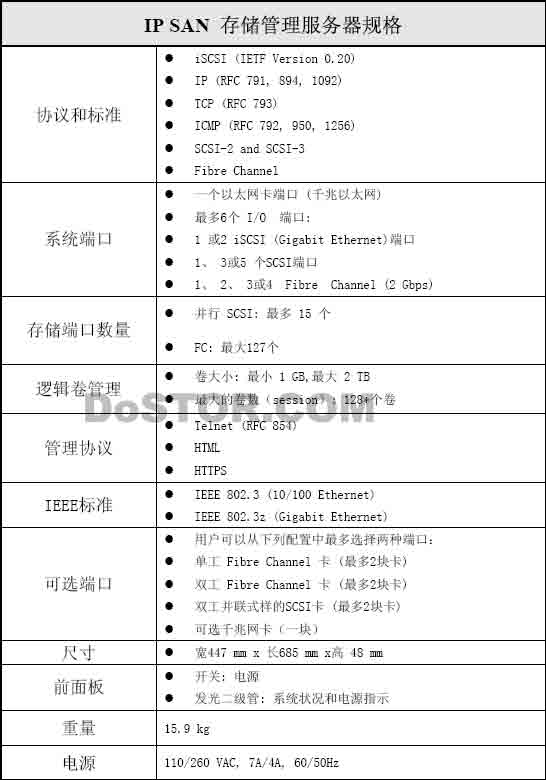

表 9-1 IP SAN 存儲管理器
本方案的IP SAN 備份系統采用了一種全新的體系結構，專為操作簡單、無縫連接和可伸縮性的存儲方案而設計，以應對21 世紀數據存儲和管理需求。通過對傳統數據管理中分離功能的緊密整合，利用完整的存儲棧，從應用到設備，進行完整的、透明的管理，以自動操作的方式提供應用數據的存取和可用性。數據的索引、管理和傳送都是建立公共技術引擎CTE 上的（CommVault Common Technology Engine），該IP SAN 存儲備份系統平臺是統一進行數據保護、高可用性、遷移、歸檔、存儲資源管理/SAN 管理的基礎，能用單一的、自動的平臺來管理全局的數據、目錄和索引。CTE 是個底層的軟件，奠定了CommVault 所有產品能執行元策略（Meta-Policy）的獨特能力，通過CTE 能把操作命令的特點轉化成可控制的軟件級或模塊級的策略。
該IP SAN 存儲備份系統平臺包含了一系列可配置的軟件模塊，用來組織和實施真正的數據集中策略，來管理企業的信息存取，該IP SAN 存儲備份系統軟件模塊包括：
IP SAN 備份系統能創建基于數據特性和優先級的智能策略，在NAS、SAN、DAS 以及LAN/WAN 環境中對存儲進行統一的管理和使用。該IP SAN 存儲備份系統能讓IT 管理員創建用于保護和存儲數據的策略，這些策略是基于存儲模式、數據恢復和保留的優先級，利用統一的易于使用和管理的功能組件，直接控制存儲設備每天的價值和保護數據的費用，從而改進公司的成本底線。該IP SAN 存儲備份系統的優勢在于：
靈活性、可擴充性、可靠性和易用性：提供了智能的、模塊化的方法，讓用戶能實施單個的解決方案，或在需要時繼續添加所需的模塊，能在時間、效果、培訓和費用方面來分步實施。

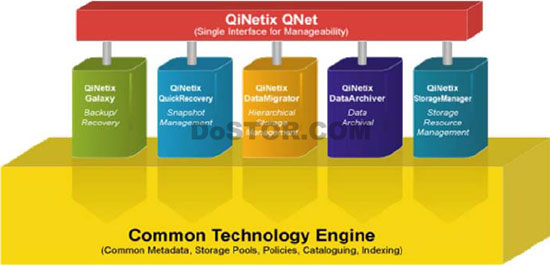

圖 9-4 IP SAN 存儲管理軟件構造
用邏輯的圖視來對應所有存儲資源的物理圖視：用該IP SAN 存儲備份系統，管理員能在統一的瀏覽控制臺上快速、方便的進行操作和數據存取，而不需要知道數據具體所在的物理位置。
多種級別的策略驅動或用戶直接管理數據：利用自動的關鍵功能進行數據傳送和數據管理間的交互，該IP SAN 存儲備份系統神奇地減少了必須的管理員數量，其靈活度可由場地和特殊的數據需求來定。
與應用高度集成：客戶端的模塊提供了無與倫比的數據管理功能，針對關鍵的文件系統和應用數據，如：UNIX、Windows、Linux、NetWare、Oracle、Exchange、Lotus Notes/Domino、Informix、SharePoint Portal、SQL、Sybase。
可移動的、完整的“點擊”界面：系統管理員能方便的、完全控制所有數據，不管他是在當?shù)剡€是在異地。
自動的交互過程：能方便到只要用一個系統客戶端就能進行數據管理，功能十分強大，能輕松應對其部門廣泛分布在不同地方的企業的備份需求。
能對磁盤、磁帶和光盤構成的虛擬存儲池進行管理：包括磁盤陣列（具有或不具有快照功能），具有機械手的帶庫，磁帶驅動器分配，磁帶介質生命周期的管理。
可配置的軟件模塊：能滿足企業在發展中的不斷需求。
該IP SAN 存儲備份系統平臺基本架構包括了建立在單一的CTE 上可交互的多個軟件模塊，并能用統一的控制臺進行管理。它包括了五個獨立的軟件產品：備份/恢復、數據遷移、合法的歸檔、快速恢復和存儲資源管理/SAN 管理，這些軟件都共享公共的底層軟件。
CTE 使這一切成為可能，CTE 是一個能執行“元策略”算法的底層軟件，利用這個公共的底層軟件，軟件服務的品質能變成可控制的軟件產品級/模塊級的策略。
該IP SAN 存儲備份系統包括了下面軟件模塊：
QR-HA 高可用模塊用來快速恢復應用。
QR-DR 災難恢復模塊用來創建遠程快速恢復卷。
