我們先來配置Initiator端。雙擊桌面上的Microsoft iSCSI Initiator圖標，打開配置界面。為了防止你桌面上的東東比較多，還是放個圖標的截圖在這里。

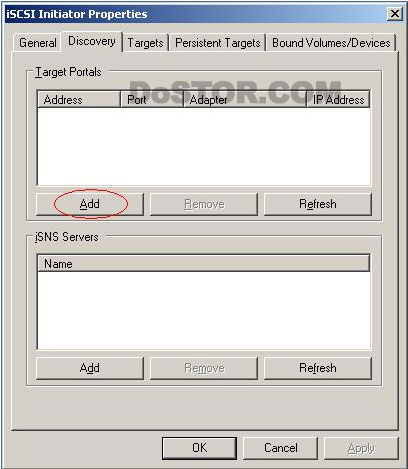

先點選配置界面中“Discovery”配置頁。并點擊Target Portals框下方的“Add”按鈕。

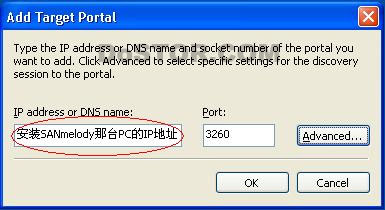

在彈出的對話框里填入另外一臺PC（就是安裝DataCore SANmelody的那臺）IP地址，然后點“OK”關閉對話框。我個人還喜歡到“Advanced…”選項中，把“Local adapter”和“Source IP”的設置由“Default”改為“Microsoft iSCSI Initiator”和本機IP。不過一般情況下，不改這些設置也不影響正常連接。
如果地址正確，兩主機通訊正常，在Target Portals框里，就會出現SANmelody那臺PC的信息。這時就可以向iSCSI Target登陸了。

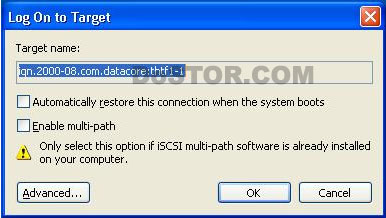

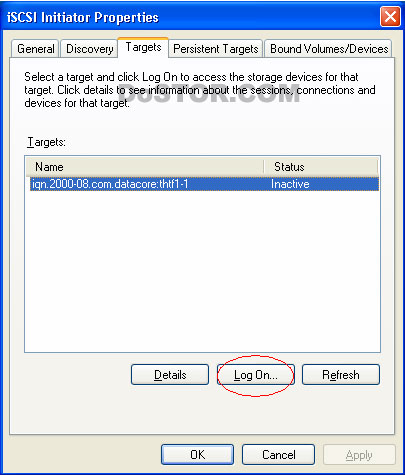

點選“Targets”頁面，選中Targets框中出現的項目，然后點擊頁面下方的“Log On…”按鈕，連接就建立完成了。

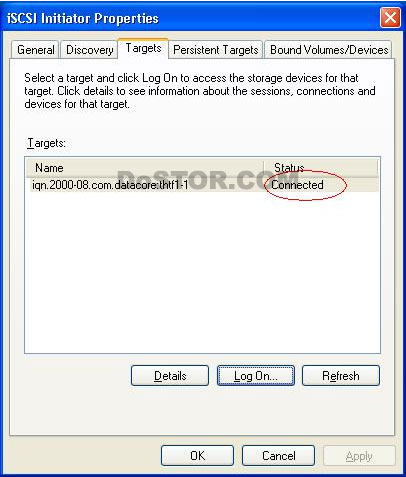

建立連接后，Target狀態會由“Inactive”變成“Connected”。
至此，我們在這臺PC上要做的配置工作就都完成了。下面換到Target端，也就時SANmelody這臺PC進行設置。

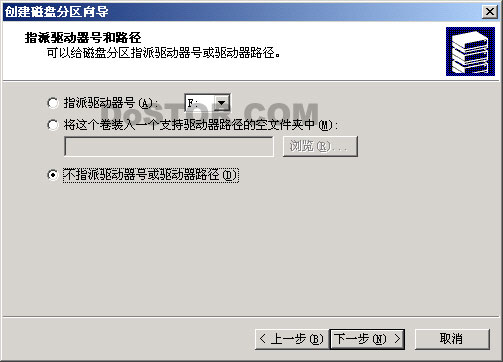

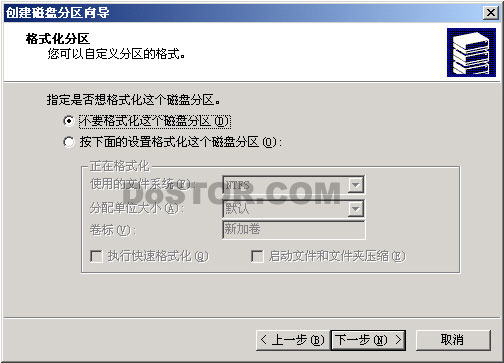

首先要用Windows自帶的磁盤管理器創建一個新的空間，用做iSCSI存儲空間。磁盤管理創建分區的過程需要注意兩個地方。一是不要指定盤符，二是不要格式化。這樣的分區才能被SANmelody作為邏輯空間，提供給iSCSI Initiator使用。下面兩個截圖，就是這兩個需要注意的地方。其他的過程都跟創建普通分區沒什么區別，相信大家都不會碰到問題了。

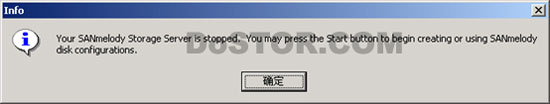

創建分區之后，下面進行SANmelody的配置。首先要做的就是啟動SANmelody服務。一般點選SANmelody的“Storage Server”之后會彈出下面這個對話框，點“OK”再稍等片刻，服務就啟動了。

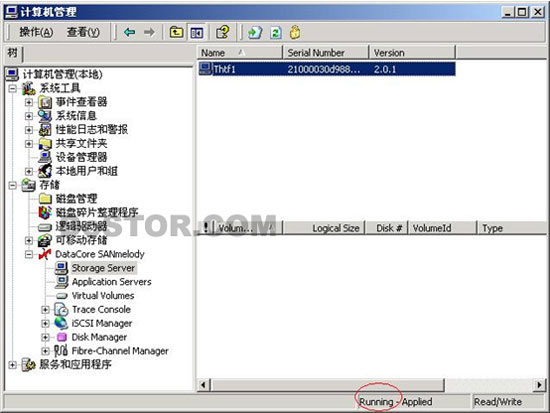

MMC窗口下方的狀態欄中會顯示“Running”，表示服務已經啟動完成。

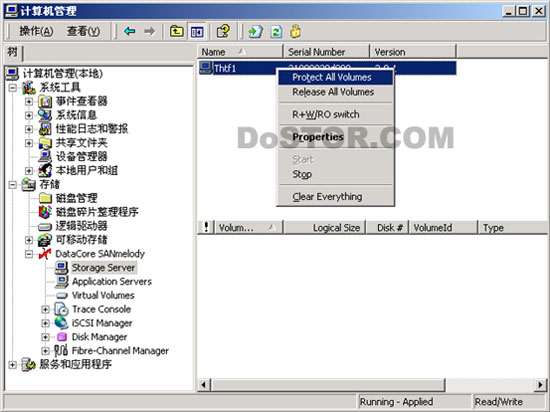

啟動服務之后，我們要將剛剛創建的空間納入SANmelody的管理。操作步驟是右鍵單擊右上角框中本主機的名字，選擇“Protect All Volumes”。

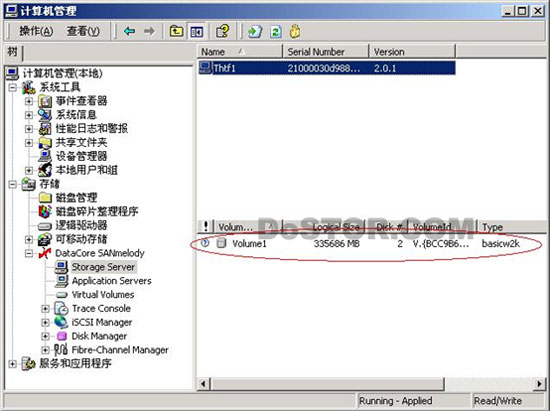

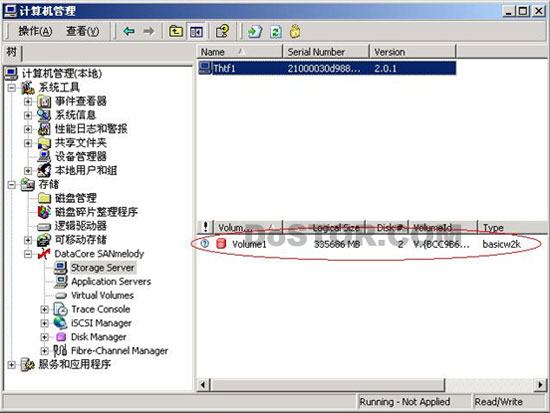

稍等片刻，右下角框中會出現剛才創建的分區。
如果右下角的圖標是紅色的，說明信息還沒有生效，要單擊工具欄中的“Apply Configuration”圖標
令其生效。
接下來，我們要在SANmelody中創建Virtual Volumes（虛擬卷，相當于磁盤陣列中的邏輯磁盤）。為了簡單起見，我們就不使用SANmelody的NMV功能了，這樣雖然失去了在線擴展能力，但配置過程會簡單許多。

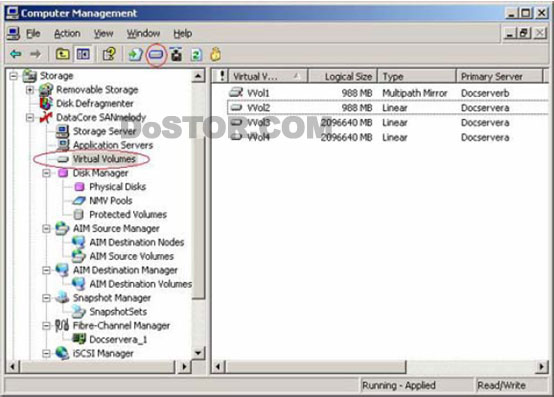

選中下圖中左側窗口的Virtual Volumes圖標，然后點選工具欄中“New Virtual Volume”圖標
來創建一個新的虛擬卷。

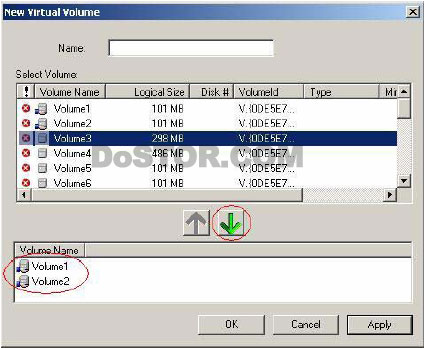

虛擬卷是由SANmelody所管理的未格式化空間組成的，在你的環境中，可能只有一個空間可以選擇，點中這個空間，然后點添加按鈕即可。

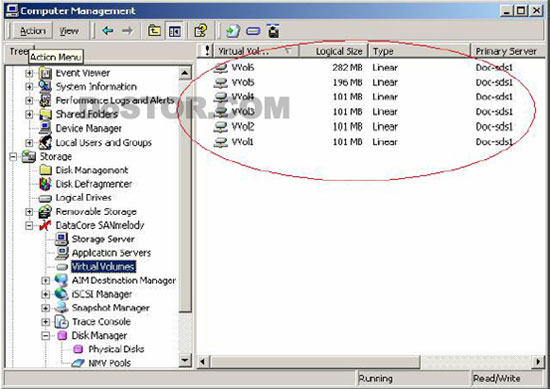

虛擬卷的圖標跟未格式化空間的圖標不同，下面有一個像網絡一樣的標識，樣子很像Windows中的網絡盤的圖標。
跟前面一樣，如果配置過程中看到有紅色的圖標，就按一下工具欄的Apply按鈕，令其生效。原則上，我們每做一步配置操作，都應該按一下那個按鈕。就像我在寫這個文檔的時候，每寫幾行就按一下Ctrl+S一樣。
熟悉磁盤陣列配置的朋友都知道，做完了邏輯磁盤，下面該做主機映射了。很多磁盤陣列的缺省映射是所有主機，但是SANmelody不一樣，因?yàn)閕SCSI是基于以太網絡的，如果缺省設置的安全性太低，顯然面臨的風險會比SCSI或者FC的更大。
建立映射的第一步是創建Application Server，也就是前端應用主機（SANmelody認為自己是磁盤陣列，不是主機）。

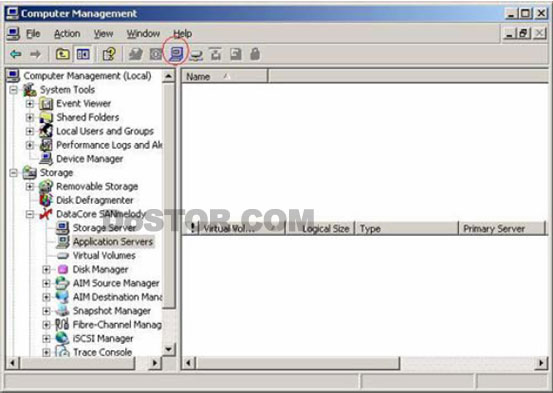

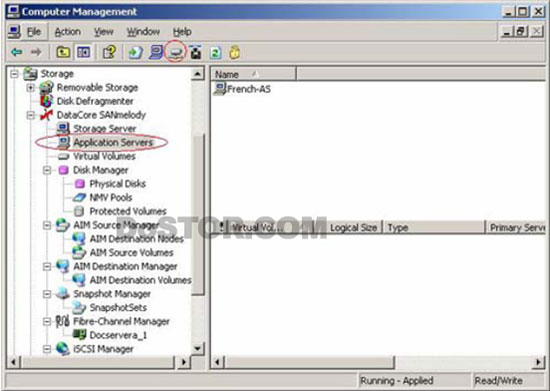

點選“Application Server”，單擊工具欄中新建應用主機的圖標

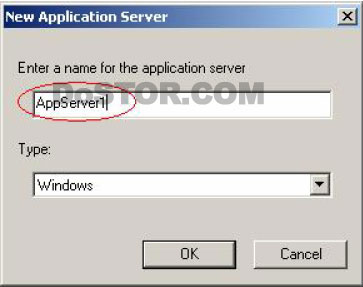

就會彈出下面這個對話框。

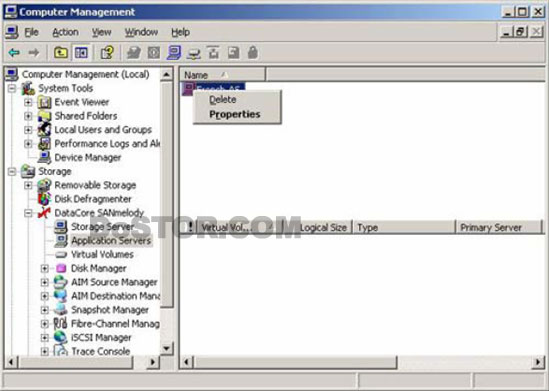

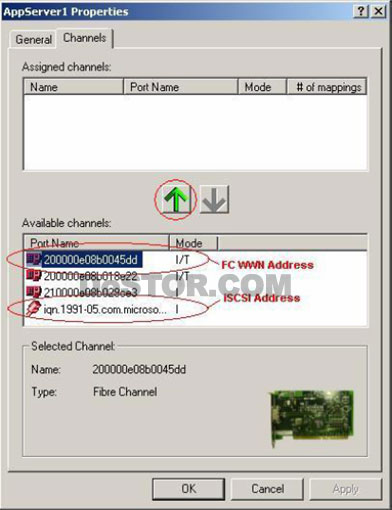

隨便輸入一個名字，點“OK”即可?；氐組MC界面后，右鍵單擊這個剛剛創建的應用主機，選“Properties”來添加那臺Initiator PC的信息。
在你的環境中，可能只有一個iSCSI通道，沒關系，只管選中點擊向上箭頭，添加到應用主機的可用通道。如果下面的框中沒有出現任何可選連接，就需要檢查另外一臺PC的iSCSI Initiator是否正常工作，確認iSCSI連接已經建立并登陸成功。
其實這一步驟的作用，就是給SANmelody所識別到的遠端iSCSI設備起個名字。下面的步驟才是真正建立映射關系。

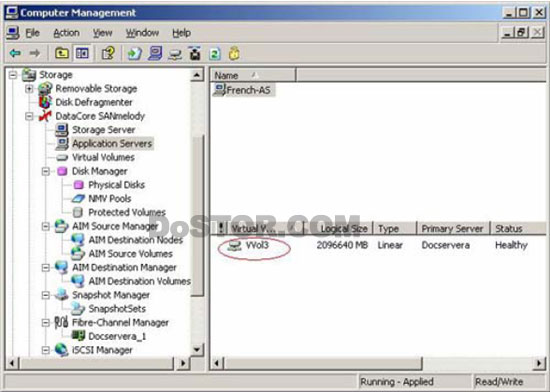

在MMC界面中選中“Application Servers”，單擊工具欄的“Map New Virtual Volume”圖標
建立映射。

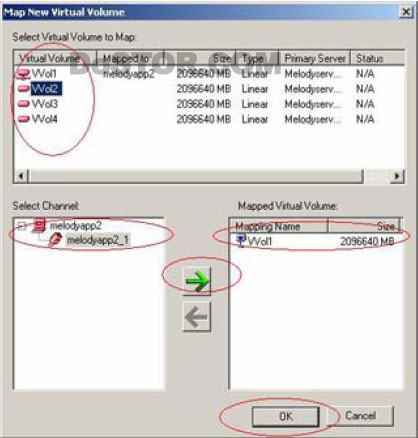

在彈出的窗口中，選中剛剛創建的虛擬卷和遠端iSCSI通道，單擊向右按鈕。這樣就建立了該虛擬卷和該iSCSI通道的連接映射。
回到MMC界面，單擊工具欄的Apply按鈕令所有配置生效。我們的配置工作，至此就大功告成了。
為了進一步確認，可以到Initiator那臺PC上運行磁盤管理器，并重新掃描磁盤。看是否有新的磁盤出現。如果看到要求磁盤簽名的窗口彈出，恭喜你！說明你可以開始使用這臺iSCSI存儲設備了。
三、i之初體驗
作為存儲設備，我們首先關心的就是它的性能。對我們剛剛搭建起來的這個iSCSI存儲設備，也可以用性能測試軟件考察一下。當然，如果你的PC配置很低，網絡連接又是百兆以太網，那性能肯定不會太好。但作為體驗，還是會有感性收獲的。
性能測試軟件我推薦Iometer。理由有三：第一是完全免費，網絡上很容易找到；第二是完全綠色，不需要安裝；第三是使用起來比較方便，測試結果也基本比較準確。
關于Iometer的使用介紹就不多說了，網絡上有很多非常好的指南，這里只補充兩點。
一般情況下，Iometer的Out Standing I/O越大，測試結果就越好，很多人喜歡用16甚至64，但在這個環境里，用4或者8就可以達到很好的性能。
在Iometer中可以設置測試的起始和終止扇區，也就是劃定測試空間范圍。應該盡量讓這個范圍與Target PC的內存容量一致或更小，從而保證后端磁盤不會嚴重影響測試結果。舉例來說，如果運行SANmelody的PC內存有1.5GB，就要把測試范圍設定為Start=0，size=2048（2048個扇區正好是1GB）
如果還想進一步提高性能，可以嘗試用網卡遠廠的驅動程序替換Windows自帶的驅動。最常見的主板集成的網卡是Intel Pro1000，對這個網卡而言，在Intel網站上下載的最新驅動程序就比Windows驅動性能高很多。
Windows注冊表里也有一些設置可以提高SANmelody的性能。在HKEY_LOCAL_MACHINESYSTEMCurrentControlSetServicesDcsCacheParameters中，有四個變量都會影響Target端的性能表現。在我的環境中，這四個變量的設置分別是：IoQueueCount=64；IoQueueSize=0x00010000（32MB）；ReadAhead=4；WriteSizeStop=0x00020000。大家也可以嘗試其它的參數來使性能達到更優。
肯于鉆研的朋友還可以利用我們搭建起來的這個環境研究一下iSCSI協議。網上有很多iSCSI協議分析工具，我推薦Ethereal，理由有二：第一是完全免費，連源碼都是公開的；第二是支持Windows平臺，是我見過的Windows平臺上最強的分析工具。下載地址嘛，直接去http://www.ethereal.com/download.html就可以找到。
