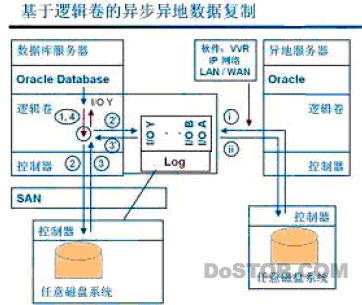

圖7-4 基于邏輯卷的異步數據復制
從前面的分析來看，同步數據容災一般只能在較短距離內部署（10KM-100KM），大于這個距離，就沒有實際應用價值了。因為即使在1000KM 距離上，4.5MB 的速率即使將數據復制到異地，每個I/O 的響應時間也會超過10ms，這種響應速度太慢。
異步數據容災是在“線路帶寬和距離能保證完成數據復制過程，同時，異地數據復制不影響生產系統的性能”這樣的要求下提出來的?？紤]異步數據容災，應該注意到以下幾個技術條件和事實。
與同步傳輸方式相比，異步傳輸方式對帶寬和距離的要求低很多，它只要求在某個時間段內能將數據全部復制到異地即可，同時異步傳輸方式也不會明顯影響應用系統的性能。其缺點是在本地生產數據發生災難時，異地系統上的數據可能會短暫損失（如果廣域網速率較低，交易未完整發送的話），但不影響一致性（類似本地數據庫主機的異常關機）。
通過異步傳輸模式進行異地數據復制的技術，包括：
基于主機邏輯卷（Volume）的數據復制方式
首先申明：針對這種方式，這以VERITAS VVR 為例，但并不表示所有基于主機進行復制的其它軟件采用同樣方式，也不保證其它軟件是有應用價值的。
VERITAS VVR （Volume Replicator）通過基于Volume 和Log 的復制技術，保證在任何時刻本地系統發生自然災難時，在異地的數據仍是可用的。
VERITAS VVR 在異步模式下采用了Log 技術來跟蹤未及時復制的數據塊，這個Log 是一個先到先服務的堆棧，每一筆I/O 處理都會首先被放進這個Log，并按到達先后順序被復制到異地服務器系統。
下圖是其工作的結構原理。
圖7-4 基于邏輯卷的異步數據復制
從上圖，存儲工程師可以看到整個I/O 和復制的過程如下：
服務器的另一個進程：VVR 的進程，負責將Log 隊列中的I/O 復制到異地服務器。這個過程和上面的I/O 過程在時間上無關。如上圖中的標記：“I”和“II”。
I: 本地VVR 進程從Log 隊列中取出最先到達的I/O，復制到異地服務器
II: 異地服務器接收到本地服務器VVR 發出的I/O 請求，將相應數據寫到異地磁盤系統，然后，通知本地系統VVR 進程，要求下一個I/O。
這里，跟蹤未及時復制的數據塊的Log 技術是保證異地數據可用的必要條件。一個數據庫的I/O 是有嚴格順序的，這個順序是保證數據庫完整性的必要條件，一個完整性被破壞的數據庫一般是不可用的，比如根本無法啟動、打開該數據庫，且是無法修復的。本地數據庫的完整性是由數據庫本身來維護的。當一個數據庫被實時復制到異地時，要保證異地數據庫的完整性，必然保證在異地磁盤I/O 上的I/O 順序和本地I/O 順序完全相同，否則，異地數據庫的完整性就無法保證。
VERITAS VVR 采用的I/O 控制機制是支持先到先服務的Log 技術，因此，不管異地數據比本地數據落后多少時間，都能保證異地數據庫數據的一致性。比如：本地系統在12：00 時發生自然災難，由于部分數據未被及時復制到異地，如有10 分鐘的數據未完成復制，那么在異地系統上存在11：50 分鐘以前的所有數據，且這個數據庫是可用的。
目前的基于磁盤系統的異地數據復制技術采用Bitmap 技術和Timestamp 技術，這兩種技術都不能保證本地向異地復制數據的順序嚴格和本地I/O 的順序相同，所以，這兩種方式都不能保證異地數據庫的完整性。
Bitmap（位圖）技術記錄未被及時復制的數據塊的方法是：對于每個數據塊（如32KB）用一個Bit 來對應，某一個Bit 被置為“1”時，表示其對應的數據塊已被修改過，正在等待處理（這里是等待被復制）。由此可以看出，當有一塊以上的數據塊未被及時復制時，系統并無法確認哪一塊數據塊應該先復制到異地，所以，系統將任選一塊，即不按到達的時間先后進行復制。
可以看出，這種方式不能根本保證異地數據庫數據的完整性、一致性。
Timestamp 方式是對每個未及時傳送的數據塊蓋上一個時間戳。從表面上看，由于時間戳的關系，好像能確定一個數據塊被修改的時間順序了。其實不然：當一個未被及時復制的數據塊被第2 次修改，并蓋上新的時間戳?xí)r，數據復制的順序就被破壞了。例如：
現在有10 塊數據塊未被復制，編號“1、2、3、4、5、6、7、8、9、10”；這時，第3 塊數據被再次修改，并被蓋上一個新的時間戳“11”；這時，系統會按這樣的次序進行復制：“1、2、（沒有3）、4、5、6、7、8、9、10、11”。存儲工程師可以看到，在復制進行到“4~10”之間時，異地數據的完整性被破壞。
事實上，在一個運行繁忙的系統中，出現這種情況機率極高，甚至每時每刻都處在這種狀態之下。所以，本著嚴格的，對系統可用性負責任的態度，可以認為“Timestamp”的技術雖然比Bitmap 技術有一定優勢，但實際上也無法保證異地數據的完整性和可用性。
Bitmap 和Timestamp 方式的技術弱點：沒有l(wèi)og；
作為磁盤系統內置的數據復制功能，傳統的磁盤管理模式?jīng)]有考慮在磁盤系統內部開辟出一個磁盤塊給磁盤系統控制器本身使用，所以，磁盤系統無法采用log 模式進行異步數據復制。
磁盤系統保留異步傳輸模式的目的：復制，但不是容災復制；
數據復制的目的不僅僅是容災。數據容災要求兩地時時保持連接，數據復制過程在任一時間都在進行（除非有線路或設備故障）。而非容災性復制只要求在某一個時間段里將數據復制到異地，復制告一段落后（在某一時刻完全同步），復制工作會暫停。這種復制可能是為一個特殊目的只做一次，如在線業務遷移；也可能每天或每月追加一次。這樣，在異地就會存在一份最大損失數據量為1 天或1 個月的生產數據復制品，其對數據的保障能力，如同磁盤備份。這種方式復制數據的目的包括：1）在異地保存一份備份數據（如同磁帶備份異地保存）。2）在線業務遷移，當信息中心或其中的一個服務要遷移到另一個地方，又希望少停機（實際上也可用磁帶備份和恢復來實現）。3）利用與磁盤快照技術結合，為異地開發中心提供一個與生產數據盡量相同的測試數據源。當然，也可用于其它可能的目的。
綜上所述，可以看出，雖然基于磁盤系統的異地數據復制功能有異步傳輸模式，但實際上并不支持異步數據容災，只有像VERITAS Volume Replicator 這樣基于先進先出的Log 技術的解決方案才真正支持異步數據容災
