SATA的存儲設備，從2005年起，市場占有率逐漸擴大。主要因為愈來愈多的廠商，不斷推出具有企業級(Enterprise Class) SATA 存儲產品，包括SATA RAID控制卡(Host Adapter)、硬盤 (HDD) 、硬盤陣列柜 (Disk Array)，擴大了SATA產品在儲存市場的應用，從個人計算機 (Desktop)、工作站 (Workstation)到一些特定的服務器 (Server)。
在這市場區間，SATA磁盤陣列控制卡 (RAID Host Adapter)是一個非常重要組件，建邦科技專研存儲產品多年，從各種不同的角度深入探討9種 SATA磁盤陣列控制卡，采用各種不同的測試工具 (Benchmark Tool) 分析各種產品設計特點，及模擬實際應用環境測試驗證執行效能, 以供大家做選購參考：
首先列出目前市面上，最通行的9種SATA磁盤陣列控制卡：
- Areca ARC-1120， ARC-1160
- 3Ware Escalade 8506-8, Escalade 9500S-8
- LSI MegaRAID 150-4, 150-6
- Highpoint Rocket RAID 1820A
- RAIDCore BC 4852
- Promise FastTrak S150 S×4
磁盤陣列控制卡硬體架構，可分為二大類，其優缺點如下：
A、Software RAID–控制卡不自帶 CPU, 使用Server CPU來運算RAID的功能
優點：
- 低成本
- 在RAID 0及RAID 1運算模式下，因Server 快速CPU可得到相當好的執行效能 (Performance)
缺點：
- 在RAID 5模式下，冗錯資料 (Parity data)運算，將大量占用系統CPU時間，Interrupt 增加，及消耗大量Memory及PCI Bus 頻寬，因為磁盤陣列控制卡必需傳輸“基本存儲資料”及“冗錯存儲資料”往返于系統Memory, PCI BUS, 及 HDD之間。當系統工作負荷大時, 整體效能會大幅下降. H/W RAID 控制卡, 自帶 CPU 及 Memory, 可分擔系統CPU 工作量, 同時冗錯數據在自己的記憶體運算, 降低 PCI Bus 數據流量及 I/O Interrupt 次數。
- RAID的構建及Volume擴容，必需在系統OS啟動下才能執行。
最大的隱患：
- 當系統產生“H/W Reset”，可能會導致磁盤陣列資料損壞丟失, 尤其是當采用系統Memory做Cache，因為此部分Memory無法以Battery backup 來保護。
- RAID的功能以Device Driver來實現，將大大提高Driver的復雜度，同時產生較多兼容性問題。
B、Hardware RAID
磁盤陣列控制卡自帶CPU及Memory，RAID功能執行完全獨立于系統外
優點：
- 系統Rebooting，Resetting，或是系統Shutting Down不會影響存儲資料安全性及完整性
- RAID 5模式下冗錯資料運算不占用系統CPU，同時這些資料傳輸不會占用系統Memory及PCI Bus頻寬，讓系統可以服務其它任務。
缺點：
- 成本高
- 磁盤陣列控制卡的CPU必需采用高性能CPU，否則雖然確保了存儲資料完整性，卻損失了Performance，因為磁盤陣列控制卡CPU太慢。
首先，介紹磁盤陣列控制卡硬體架構，以幫助了解各種產品Performance表現。
磁盤陣列控制卡主要硬體架構由三大部分組成：
a、I/O Processor (簡稱為 RAID card CPU)
- 主要有PCI Bus界面，連接System及I/O Controller。
- Memory Bus界面，提供Cache Memory功能，加速RAID控制卡整體Performance。
- XOR 及CRC功能，加速RAID運
b、I/O Controller
- 經由PCI Bus連接I/O Processor
- 提供SATA界面，連接HDD
c、S/W RAID Stack
- 由控制卡及Driver組成S/W RAID Stack，執行各種RAID功能。
- 所有硬體設計架構，大致可分為二種設計模式：
a、模組化設計：
- 采用先進的I/O Processor 及I/O Controller，可以加速產品研發，快速提供最新規格產品，專注于S/W RAID Stack發展。主要缺點為成本結構較高。
- 主要代表廠商：Areca，LSI，Adaptec，RAIDCore。
b、采用自行開發ASIC方案：
- 此方式將阻礙新產品研發，成本較低。主要代表廠商有3Ware，至今可見其最新產品Escalade 9500S-8仍采用其自8500使用的ATA RAID 5 ASIC設計產品，導致受限于ASIC功能，及老一代PCI Bus界面，無法快速推出PCI-X，PCI-Express產品。

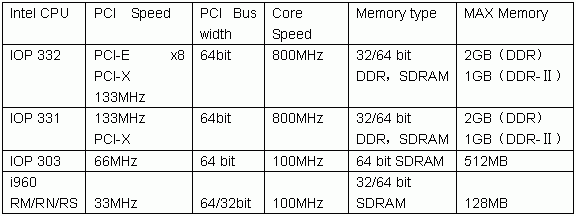

- I/O Processor最常用Intel CPU，將此IOP規格Memory Bus，PCI Bus頻寬列于下面圖表，以供了解這些不同的CPU的執行效能。

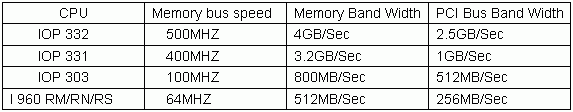

磁盤陣列控制卡, 常用Intel CPU規格表：
磁盤陣列控制卡CPU效能取決于Memory及PCI Bus的頻寬
由上表顯示CPU效能差異，在后面Performance比較上可看出老一代磁盤陣列控制卡采用早期IOP 如i960，IOP 303，IOP 302 為何無法突破資料傳輸率130MB/Sec，此現象尤其明顯當RAID控制卡管理4個以上HDD。
I/O Controller

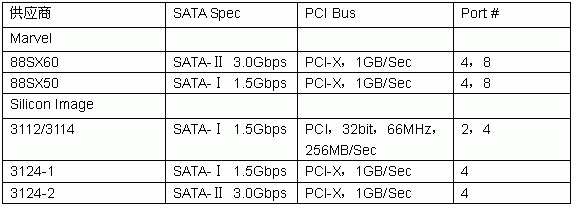

I/O Controller主要供應商為Marvel及Silicon Image
