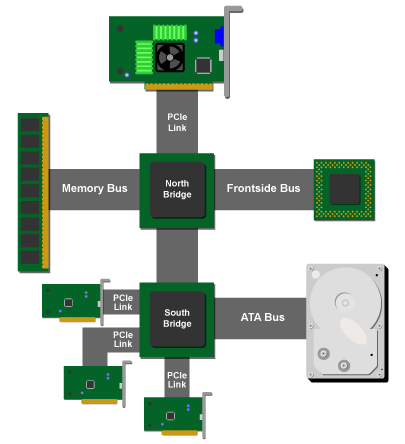

首先，了解PC系統架構，如下圖所示，整個系統由北橋和南橋聯接。

    其他速度較慢的Device，通過ATA Bus , PCI Bus經由南橋再聯接北橋，與CPU 和 Memory一起工作

    PCI Bus共有3種規格：

• 33MHz，32bit，理論值頻寬132MB/Sec


• 33MHz，64bit，理論值頻寬256MB/Sec


• 66MHz，64bit，理論值頻寬512MB/Sec

    PCI Bus是并行（Parallel）共享Bus，各種速度不同的Device聯接在一起工作，透過Bus管制功能（Bus Arbitration）取得Bus的使用權。所有Device以Memory映射（Mapping）方式與CPU完成資料交換運作（Read & Write）。

    共享Bus最大好處是簡易、成本低、容易設計；最大缺點是：

• a、并行的Bus架構無法連接太多設備（Scalability），且相互間的干擾信息（Noise）將導致系統無法正常工作。


• b、當連接多個設備時，有效頻寬將大幅降低，傳輸速率變慢。


• c、為了降低成本和盡可能減少相互間的干擾信息，要減少總線寬度（Bus width），地址總線（Address Bus）和數據總線（Data Bus）采用多工方式（Multiplex）設計，這樣就降低了頻寬有效使用率。

    基于儲存周邊對傳輸速率的要求，PCI Bus定義了最新一代PCI-X架構。PCI-X 64bit/133MHz，理論頻寬可達1GB/Sec，大幅提升傳輸效率。但同時因?yàn)樗俣燃涌?，整體設計成本，如提升clock速度，增大Bus寬度 (Bus Width)，增加對硬體線路干擾信息及Cross Talk的抑制，同時主板也要搭配升級使用DDR-Ⅱ規格記憶體及連接器。

    PCI Bus是Share Bus架構，而PCI-Express是一種點對點(Point-to-Point)的Share Switch架構。每一個Device擁有自己的Bus，直接連到Switch Box來建立Point-to-Point通訊方式。以Switch系統等實現Traffic route和資源管理，同時Data傳輸改為“分散式封包”（Discrete packets of Data）及QOS（Quality of Service）功能，以?xún)?yōu)先封包（Priority Packets）滿足即時資料服務，如：Video Stream及Audio Stream等，為新一代的PCI Bus技術，同時改用Serial傳輸方式取代Parallel，解決了快速傳輸時產生的Noise及擴展（Scaling）問題。

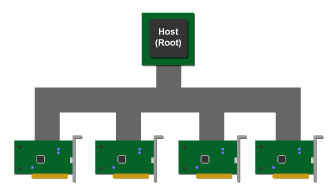

    新一代PCI Bus架構PCI-Express如下圖：

PCI Express –C Share Switch topology

PCI Bus–Share bus Topology

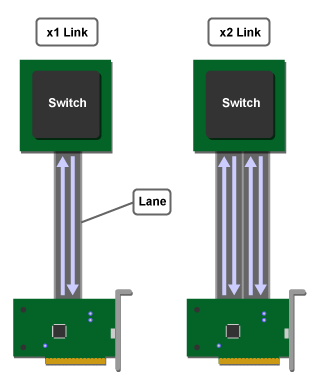

    PCI-Express的封包主要分為Command Packets 及Data Packets，每一個lane各有一條傳輸及接收的線，采取Serial傳輸，必需靠CPU運算能力來完成Parallel對Serial的拆解及組合。換句話說，PCI-Express是以CPU運算能力來提升頻寬，取代PCI Bus以Bus寬度 (Bus Width) 提升，是最有效的方法。同時每個Lane可達2.5Gbps，如果是×8 link，則可達20Gbps速度。

    以PCI Bus特性，將可滿足新一代I/O產品對速度的需求。但因目前大部分元件（IC）尚未提供PCI-Express界面，在這過渡期，Intel提供IOP80332，提升各種需要高速傳輸資料的周邊設備的速率，如Storage RAID。IOP80332本身提供PCI-Express界面與主板聯接，同時本身提供PCI-X Bus，便于采用當今現有各種元件設計產品。

    在Intel新的900 Series chipset南橋內部，提供了PCI-Express及PCI Bridge的Solution，使得PCI Bus及PCI-Express可以共存。

    PCI-Express Bus架構可將大幅提升I/O速度，不再受到傳統PCI Bus采用Share Bus先天性上的限制。在不久的將來可預計PC產品整體執行效率將有效提升。
