•戴爾™ PowerVault™ 22xS 是專為 戴爾PowerEdge  服務器和PowerVault  網絡附加存儲服務器設計的廉價可擴展的存儲設備，包含十四個一英寸SCSI 320 MB/秒硬盤，可提供最大2,044GB （每機柜）和16TB  （每服務器）的存儲空間。

    •兩代戴爾PowerEdge RAID (PERC) 卡均支持PowerVault 22xS： PERC3 采用U160 帶寬，提供大容量RAID 保護；PERC4 采用U320 帶寬，提供高性能RAID 保護。

    •PowerVault 22xS 性能十分可靠，因?yàn)槠涮匦园?：冗余電源、散熱單元、管理模塊并支持由戴爾PowerEdge RAID控制器(PERC) 卡提供的RAID 級別 0, 1, 5, 10,和50。

    •PowerVault 22xS 提供的高度可用性特性包括：熱插拔硬盤、熱插拔散熱單元、熱插拔電源并支持戴爾群集套件。

    •PowerVault 22xS 在容量密集型3U 機架空間內配備了高性能的15,000-RPM 硬盤。

    •PowerVault 22xS 是戴爾直接附加存儲產品系列的最新改良版本，支持最新的Ultra320 SCSI 硬盤技術。

    •PowerVault 22xS 以低廉的價格提供了高性能SCSI 直接附加存儲。若存儲居于網（SAN）環境中需要擴展存儲空間，推薦將Dell/EMC 光纖通道存儲陣列作為替代。

  背景

    可將外部存儲市場劃分為三個基本產品類型：直接附加存儲(也稱作服務器附加存儲)、網絡附加存儲(NAS)和存儲局域網 (SAN)。PowerVault 22xS 屬于直聯到服務器或PowerVault NAS 服務器的直接附加存儲設備。由于其能夠在需要的時候提供低成本的附加存儲空間，因此常被稱為“溢出(spill-over)” 存儲。在企業級環境中，直接附加儲存常作為NAS 和 SAN的補充，可提供網絡存儲方案所不能提供的益處，如充分利用現有的服務器基礎架構和備份能力。

    戴爾于1999 年發布了第一款直接附加存儲產品—- PowerVault 200S，當服務器內部存儲空間耗盡時，該產品可為服務器附加硬盤存儲空間，從而優化了戴爾服務器解決方案。最初的機架裝載方案擴展后包括201 S（塔式）；均支持3U（1U = 1.75 英寸）機架空間內的八個1.6 英寸驅動器。接下來戴爾推出的是PowerVault 210S 和 211S（分別為機架裝載型和塔式組合型），支持3U 機架空間內的十二個1 英寸驅動器，可用存儲空間增加了50% 。當前的PowerVault 220S和 221S 產品支持相同（3U）機架空間內的十四個1 英寸驅動器，可用存儲空間有了更大增長。上述SCSI 直接附加存儲產品的對比如表1 所示。

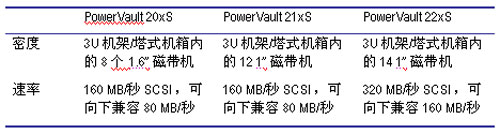

表1 PowerVault SCSI 產品對比

  產品描述

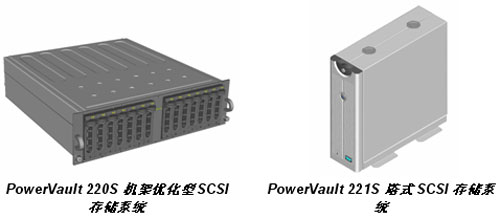

    戴爾PowerVault 22xS 存儲產品可用于 塔式(PowerVault 221S) 或機架優化式 (PowerVault 220S) 配置。每種配置支持兩個到十四個1 英寸SCSI 硬盤，單個機柜可提供最大2,044GB 空間(包含十四個146GB 硬盤) 。該機柜可由15,000 RPM 18GB 或36GB 硬盤，或10,000 RPM 36GB、73GB 或146GB 構成。主機內配置PERC 卡后，該機柜可用于擴展戴爾PowerEdge 服務器和PowerVault NAS 服務器的存儲空間。該存儲機柜可以14-驅動器 聯合總線配置附加到某一臺服務器；以拆分總線配置附加到一或兩臺服務器，每條總線控制七個驅動器；或?qū)?3 個驅動器作為群集的一部分，附加到兩臺服務器。

    Dell OpenManage Array Manager 軟件用于配置和管理存儲設備的RAID 保護。該軟件同時會報告機箱內各種組件的運行與環境狀況。

    無論是否包含完全冗余電源或管理模塊，均可對該存儲機柜進行配置以改善容錯能力。

    1.價值選項

    o完全非冗余

• 非冗余電源


• 非冗余機柜管理模塊(EMM) (聯合總線配置)


• 2-14 硬盤驅動器


• 冗余散熱單元

    o冗余電源

• 非冗余EMM (聯合總線配置)


• 2-14硬盤驅動器


• 冗余散熱單元和電源

    o冗余管理

• 聯合或分離總線，或群集配置


• 非冗余電源


• 2-14 硬盤驅動器


• 冗余散熱單元, EMM

    2.高度可用性選項

    o完全冗余

• 聯合或拆分總線，或群集配置


• 2-14 硬盤驅動器


• 冗余散熱單元和電源、EMM

    為PowerVault 22xS 提供的PowerEdge RAID 卡(PERC) 選項

    為將PowerVault 22xS SCSI 存儲陣列連接到服務器或NAS 服務器，戴爾提供了兩代RAID 卡，均支持RAID 級別0, 1, 5, 10 和50。

    •PERC 3： 為滿足大容量SCSI  存儲的需求，戴爾提供了PERC 3 RAID 控制器，每卡可支持最多4 個PowerVault 22xS 存儲陣列。四通道PERC 3/QC 每控制器可支持最大8TB 存儲并帶來U160的性能。

    •PERC 4： 為滿足高性能存儲的要求，PERC 4 RAID 控制器提供了隨時可用于群集的支持，每卡最多可支持2 個PowerVault 22xS 存儲陣列。雙通道PERC 4/DC 每控制器最大可支持4TB 存儲并帶來U320 性能。

    對比戴爾直接附加存儲產品

    戴爾提供了兩種不同途徑來滿足直接附加存儲的需求：PowerVault 22xS 采用SCSI 技術，價格低廉；Dell/EMC CX200 采用光纖通道技術，改善可靠性和未來可擴展性。表2 對兩者做了比較。

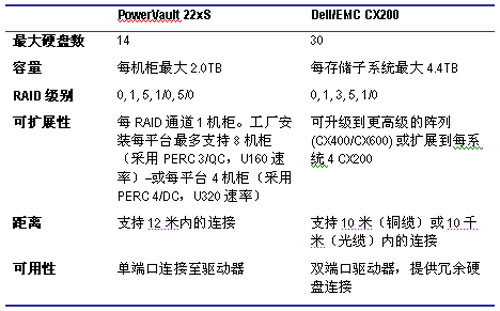

表2 對比PowerVault SCSI 和Dell/EMC 光纖通道

    DAS vs. NAS

    直接附加存儲(DAS) 和NAS 均可為服務器提供附加存儲空間。DAS 采用一對一模式(僅一臺服務器可訪問存儲機柜)，而NAS 采用一對多模式(多臺客戶機/服務器均可訪問存儲服務器)，可實現存儲整合及集中化。 當然這并非意味著 直接附加存儲與NAS 互相對立。事實上很多用于同時采用兩種解決方案來滿足多樣化的存儲需求。舉例來說，PowerVault 22xS SCSI 機柜可以作為PowerVault 77xN 系列網絡附加存儲服務器的擴展存儲設備。

    作為一種添加存儲的手段，直接附加存儲已被廣泛了解并獲得了客戶的信賴。直接附加存儲提供了穩定的性能和可靠性，很好地滿足了服務器的即刻存儲需求。戴爾直接附加存儲產品提供了卓越的有用性和模塊性來滿足當前的存儲需求，并為達到未來要求奠定了堅實的基礎。

  目標市場/應用

    PowerVault 22xS 主要針對基于主機的RAID 直接附加存儲市場，適用于那些希望為其PowerEdge 服務器和PowerVault 網絡附加存儲提供溢出存儲的客戶。對熟悉SCSI 的客戶而言，PowerVault 22xS 所提供的廉價而又高性能的磁盤空間有助于他們最大程度發掘附加主機的存儲潛力。

    PowerVault 22xS 的可配置性意味著其既適用于需要為PowerEdge 或PowerVault 存儲服務器添加存儲的中小型企業環境，同樣也適合追求高成本效益的高度可用存儲解決方案的企業級環境。

    PowerVault 22xS 具備極高的靈活性。舉例來說，對成本敏感的入門級用戶可通過在PowerVault 22xS  中配置一些便宜的硬盤來直接附加存儲。而部門級用戶則可將PowerVault 22xS 的背板分離并分別附加到兩臺服務器，花費較低的成本即可擴展兩臺服務器。對于第三種情況，需求高度可用性的數據中心用戶而言，他們可將PowerVault 22xS 用于群集配置中。

    PowerVault 22xS 同樣支持高處理率的數據庫應用程序，這種應用一般需要極高的硬盤轉速。對大多數普遍采用的RAID 級別而言，用于提升性能的硬盤轉速最大化技術已是固有特性之一，同時還可通過戴爾為PowerVault 22xS  提供的15,000-RPM 硬盤進一步加強。

    PowerVault 22xS 非常適用于需要高度可用性和為群集準備的外部存儲的應用。下面列出了一些例子：

    •數據庫應用程序，如Microsoft® SQL Server™ 和Oracle

    •關聯應用程序，如Microsoft Outlook 或Lotus Notes

    •文件/打印服務器和網頁服務器的后端存儲

  特性與益處

    PowerVault 22xS 的特性包括：

    •3U 機架式或塔式機箱內的14 1-英寸SCSI 驅動器

    •支持10,000-RPM  (36GB, 73GB, 或146 GB) 和15,000-RPM (18GB或36 GB) 硬盤

    •每機柜存儲空間最大為2,044GB (采用146GB 硬盤)

    •熱插拔硬盤、電源和散熱模塊

    •冗余散熱模塊、冗余電源選件、可選冗余機柜管理模塊(EMM) (報告電源和散熱模塊等組件的狀態)。推薦采用完全冗余配置，可獲得更高級別的容錯能力

    •可以單條14-驅動器總線(聯合總線模式)、兩條7-驅動器總線(分離總線模式)或13-驅動器群集模式進行配置。

    •當與戴爾PERC 3 和PERC 4 RAID 控制器結合使用時，PowerVault 22xS 內置的硬盤可按RAID 級別0, 1, 5, 10 或50 配置。戴爾OpenManage Array Manager (3.4 或更高版本) 提供RAID 管理和機柜報告。

    •完全支持Microsoft Windows NT, Windows 2000, Windows 2003, 及Novell NetWare 等操作系統

    •經過專門設計和測試，實現了與戴爾PowerEdge 服務器和PowerVault 存儲服務器的無縫繼承，再結合PERC RAID 卡與OpenManage 軟件，形成了一套完成的解決方案。這套解決方案或得戴爾技術服務與支持的支持。

    表 4 所示為PowerVault 22xS 的特性、功能和益處。

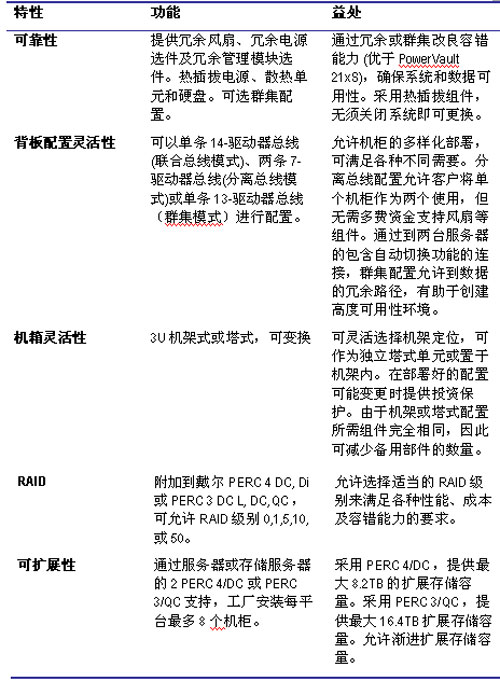

表 4 PowerVault 22xS 的特性、功能和益處

  特性 功能 益處

    可靠性 提供冗余風扇、冗余電源選件及冗余管理模塊選件。熱插拔電源、散熱單元和硬盤?？蛇x群集配置。 通過冗余或群集改良容錯能力 (優于 PowerVault 21xS)，確保系統和數據可用性。采用熱插拔組件，無須關閉系統即可更換。

    背板配置靈活性 可以單條14-驅動器總線(聯合總線模式)、兩條7-驅動器總線(分離總線模式)或單條13-驅動器總線（群集模式）進行配置。 允許機柜的多樣化部署，可滿足各種不同需要。分離總線配置允許客戶將單個機柜作為兩個使用，但無需多費資金支持風扇等組件。通過到兩臺服務器的包含自動切換功能的連接，群集配置允許到數據的冗余路徑，有助于創建高度可用性環境。

    機箱靈活性 3U 機架式或塔式，可變換  可靈活選擇機架定位，可作為獨立塔式單元或置于機架內。在部署好的配置可能變更時提供投資保護。由于機架或塔式配置所需組件完全相同，因此可減少備用部件的數量。

    RAID 附加到戴爾PERC 4 DC, Di 或PERC 3 DC L, DC,QC ，可允許RAID 級別0,1,5,10, 或50。  允許選擇適當?shù)腞AID 級別來滿足各種性能、成本及容錯能力的要求。

    可擴展性 通過服務器或存儲服務器的2 PERC 4/DC 或PERC 3/QC 支持，工廠安裝每平臺最多8 個機柜。 采用PERC 4/DC ，提供最大8.2TB 的擴展存儲容量。采用PERC 3/QC ，提供最大16.4TB 擴展存儲容量。允許漸進擴展存儲容量。

  關鍵客戶益處

    •配置多樣化

    PowerVault 22xS 提供了多樣化的配置，客戶可選擇購買不同級別的冗余、可用性和性能。冗余電源、風扇及機柜管理模塊(EMM) 提供更高可用性；聯合、分離和群集配置提供了多種技術，以最佳性?xún)r(jià)比滿足客戶對存儲容量的要求。

    •價廉物美

    PowerVault 22xS  是一款符合行業Ultra 320 SCSI (320 MB/秒)技術標準的性能優化型產品。若結合高性能的15,000-RPM 驅動器，存儲設備可用于業務處理量較大的環境或隨機訪問數據庫環境。

    •戴爾認證和支持

    Dell PowerEdge 服務器和PowerVault NAS 受PowerVault 22xS 支持，因?yàn)榭纱_保一套完整的解決方案，包括RAID 卡和管理軟件，且機柜開箱后在任何支持的配置下均可正常工作。此外，這一完整解決方案獲得戴爾技術服務與支持的支持。

  全面的服務選擇

    戴爾提供了包括安裝和支持在內的范圍廣泛的系列服務，確保您可以得到所需的專家建議和技術幫助。我們的服務解決方案可以解決您關鍵的業務問題??從安裝服務，到當日四小時2上門服務等。

    安裝服務

    •提供快速、高效的安裝，快速部署新系統。

    •包括上門安裝4、配置和裝配到戴爾支持的機架。

    •戴爾的模塊化安裝服務滿足您快速部署復雜解決方案的需要。戴爾企業部署隊伍（EDT）由戴爾工程人員和經培訓的合作伙伴組成，隨時聽候在第一時間內快速、準確的部署高端配置。


    標準支持服務

    •標準硬件保修，帶三年下一工作日上門3更換部件服務和三年下一工作日上門3人工服務。

    •PowerVaultTM磁帶備份產品與其所連接的具備服務標簽的戴爾產品（服務器或其他存儲系統）享有同樣的保修/支持升級。如果磁帶備份產品連接到非戴爾服務器，則僅享受原制造商提供的保修服務。

    •免費電話技術幫助，24×7硬件電話技術支持。

    •通過support.ap.dell.com 網站提供的E-support 工具，客戶可以自行對戴爾系統進行故障診斷，并排除軟硬件方面的故障?？蛻暨€可以通過http://support.ap.dell.com/ap/en/emaildell/獲取電子郵件幫助。

    支持服務升級付費選項

    •可將上門3服務或零部件支持延長至五年。

    •上門支持服務升級包括四小時響應、兩小時響應和六小時修復。

    •高級企業服務支持提供了四個等級的附加支持 ? 白金、金牌、銀牌、銅牌 ? 附帶額外的添加式服務，旨在確保您的系統以最佳狀態運行。

    •面向存儲器和服務器解決方案的復雜安裝和項目管理服務，涵蓋存儲區域網絡（SAN）、網絡附加存儲（NAS）和光纖通道群集（FCC）。
