對金融行業來說，其數據的保護是企業可以生存發展必需的根基，對于中國工商銀行廣東省分行來說，數據存儲備份系統的價值毋庸置疑。在這個項目中，用戶面臨的環境較為復雜，其中有3臺Sun Enterprise 10K服務器，使用Sun Cluster構成了集群, 運行Oracle數據庫，用于總行的數據網關，支持廣東銀聯ATM應用，和新開發的網上銀行。除此以外，還有2臺IBM P690服務器，集中運行各地市行的辦公自動化系統：4臺IBM RS6000 S85服務器，連接2個IBM 7133磁盤子系統，使用IBM HACMP集群軟件構成兩個集群系統, 運行Oracle和Lotus數據庫系統，為分行和某些銀行的辦公自動化提供服務. 除了環境和設備復雜以外，本方案的重點和難點在于，用戶對數據備份的性能提出了較高的要求，同時又必須限制備份系統對應用可能產生的影響。另外, 用戶未來業務的增長要求本方案可以適應未來業務的需求。

    系統需求

•     存儲備份系統支持?jǐn)?shù)據集中式管理，相關業務系統或全部的應用系統存儲系統合并為統一的存儲系統；


•     支持多種系統平臺的接入，即實現跨平臺操作；


•     異構環境數據共享，即不同的平臺和數據庫系統實現相關數據的共享,同時支持主流第三方廠家存儲設備的接入；


•     提供包括存儲介質、接口設備及連接鏈路的冗余支持；


•     具有高度靈活的可擴展伸縮性；


•     存儲備份系統向網絡客戶端和應用服務器提供數據存儲服務時，不能對應用系統的運行效率和網絡的速度產生明顯的影響，即最大限度的LAN FREE；


•     可實現系統和數據備份和災難恢復機制。

        用戶要達到的目標：

    為了滿足用戶的要求, 我們采用2臺IBM RS/6000 P690服務器的兩個domain作為冗余結構的備份管理服務器。同時采用VERITAS NetBackup軟件作為數據備份管理軟件，IBM 3584磁帶庫系統，組成了完整的數據備份解決方案。方案主要特點如下：

•     為了實現用戶提出的高可用性的要求，方案采用了2臺IBM RS/6000服務器作為備份服務器，利用IBM HACMP實現雙機架構，并根據備份作業的需要編制了腳本。當備份或恢復出現故障時，可以通過腳本自動將任務切換到另一臺服務器繼續進行。


•     相關的服務器數量眾多，方案利用了SAN的冗余路徑，同時利用了光纖交換機的Trunking技術對交換機實現了級聯，并優化性能，保證了每一端口足夠的訪問速度。


•     方案采用IBM ESS2105 SHARK企業級磁盤存儲系統作為數據集中存儲設備，分配給個關鍵業務服務器，既保證了極高的性能和可靠性，還能夠給用戶帶來集中管理的一系列好處。


•     方案采用了VERITAS NetBackup DataCenter數據備份管理軟件，IBM 3584磁帶庫子系統并對所有連接在SAN上的服務器通過LANFree的方式進行備份，雖然數據量巨大，服務器數量眾多，但完全可以在規定時間內完成備份，而且不會對業務網絡和服務器造成過大的壓力。

    系統采用SAN架構, 使用”LAN-Free”的方式進行備份, 減少了備份對網絡的負載, 同時又為未來存儲的大規模集中化管理提供了條件, 從而保證了方案實施的成功。

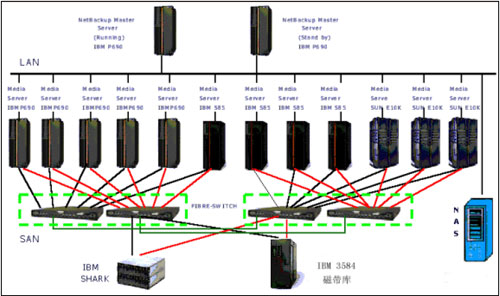

中國工商銀行廣東省分行存儲備份項目解決方案拓?fù)鋱D


    應用實施效果

    1）集中管理；
    2）方便定制備份策略和備份作業，日常操作時盡可能少的人工干預；
    3）較高的伸縮性，可以方便的將應用從備份體系中剝離出來，或?qū)⑿略龅膽?yīng)用加入到備份體系中；
    4）提供有效的方式對備份過程進行事中或事后的監控；
    5）能夠?qū)σ褌浞莩鰜?lái)的文件進行校驗，確保所有的備份均可用；
    6）提供了一套行之有效的辦法，對備份到集中存儲設備或是磁帶上的各種備份文件有效管理，一旦系統崩潰，能夠迅速的定位恢復操作所需的全部備份文件；
    7）提供了有效的數據轉儲方式，能根據存儲介質的保存期限提示操作人員進行數據轉儲，并能自動對需要更新的備份信息作更新；
    8）能夠提供行之有效的方法，將生產系統的備份恢復到測試系統上（這種類型的恢復占所有恢復操作的80％以上），從而可以驗證備份策略的合理性和備份操作的正確性，以及滿足司法機關審查的需要；
    9）支持多個操作系統平臺，包括Windows系列、Solaris、Aix和Linux；
    10）支持操作系統級的增量、累積備份；
    11）實現Oracle，Notes的自動備份；
    12）對網絡帶寬的占用最??；
    13）分權限管理；
    14）支持加密；

    方案實施結束后，本數據備份系統完全滿足了用戶原先提出的各方面要求，并在高性能、集中管理等方面為用戶留下深刻印象。本系統現在已經為用戶的數據管理發揮重要作用，并將作為今后備份管理的主平臺，隨著系統架構的擴展而不斷擴展和升級。
