在我們的實際應用中，大多數是實現采用同城異地災備，根據用戶的業務不同，而設計的容災解決方案也不盡相同， 從上述可看出，通過TCP/IP可實現異地備份的解決方案，若實現基于主機或基于存儲的復制技術通過TCP/IP理論上可以實現，但TCP/IP網絡會發生丟包的情況，因此在實現復制或稱拷貝的技術需要通過光遷通道或ATM等多種方式實現，可實現長距離的容災系統可從十幾公里到幾十公里甚至幾千公里均可實現兩地的容災系統。

    方案平臺

    ? 光纖磁盤陣列存儲系統
    ? 光纖通道交換機
    ? 通過延伸設備：DWDM、CWDM等

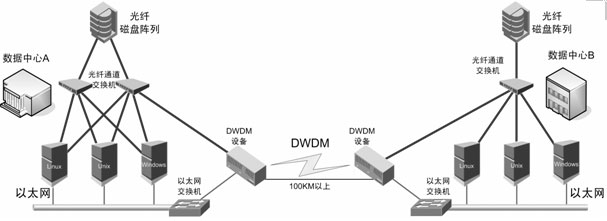

    方案拓撲

    方案說明

    在A和B兩地相距幾十公里，A地點是其業務的主要生產系統，B地點是備用系統，兩地區具有少量的裸光纖連接。

    通過向A、B兩地點各放一臺DWDM(密集波分復用技術)設備，重點解決了如下的三個問題：

    兩個DWDM終端之間的距離可以延伸到100公里，完全解決了FC通道有效傳輸距離10公里的限制。

    在FC SAN的架構上，采用基于主機/存儲的遠程復制技術，實現了數據的高速傳輸與存儲，避免了其他方案中可能存在的數據丟包與大量占用主機資源的嚴重問題。

    DWDM設備提供協議及比特速率無關的透明傳輸通道，靈活支持多種應用。DWDM為我們提供協議及比特速率無關的透明傳輸通道。DWDM設備直接提供ESCON、FICON、CLO、ISC連接，支持TC、PPRC、SRDF等磁盤系統應用。局域網路由交換機可利用DWDM設備提供的GE接口，實現LAN的互連。A、B兩點的存儲系統的復制可采用基于主機系統或基于磁盤系統的復制。
