? HDS 9500/9900光纖磁盤陣列存儲系統
    ? BROCADE、McDATA光纖通道交換機
    ? 復制軟件：TrueCopy、ShadowImage、NanoCopy

    方案說明

    高端的存儲設備都在其存儲系統中嵌入了遠程復制功能， HDS(日立數據系統)公司的Thunder 9500V、Lightning 9900V其TrueCopy、NanoCopy 、 ShadowImage的軟件功能可以輕松的完成遠程復制，從而實現容災解決方案。

    Hitachi同步和異步遠程拷貝軟件，可靠地在另一地點拷貝用戶重要數據并進行持續的更新和維護。TrueCopy同步方式，提供基于邏輯單元級的實時數據備份,這種方式是基于磁盤的(與操作系統無關)的復制,當主數據中心發生災難或系統失敗時，備份中心在保持數據高度完整性的基礎上，可以快速實施系統恢復。NanoCopy異步方式，對于數據量巨大并跨越多個邏輯卷時，提供了一個唯一和突出的災難恢復方案。它將邏輯卷進行分組（Group-based），使用9900V自身的Timer,按主數據中心數據的修改順序(Update sequence consistency)，修改備份中心的數據，當主數據中心發生災難或系統失敗時（Rolling disaster），備份中心可以實現最近時間點的數據恢復。

    方案拓撲

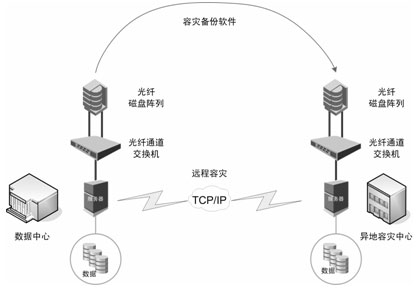

    HDS的復制技術有兩種工作模式，即同步工作方式和異步工作方式。兩種工作模式如下圖所示：
同步方式的示意圖如下：

    異步方式的示意圖如下：
