    1.iSCSI介紹：架構和標準

    iSCSI協議定義了在TCP/IP網絡發送、接收block（數據塊）級的存儲數據的規則和方法。Initiator(發送端)將SCSI命令和數據封裝到TCP/IP包中再通過網絡轉發，target(接收端)收到TCP/IP包之后，將其還原為SCSI命令和數據并執行，完成之后將返回的SCSI命令和數據再封裝到TCP/IP包中再傳送回發送端。

    而整個過程在用戶看來，使用遠端的存儲設備就像訪問本地的SCSI設備一樣簡單。支持iSCSI技術的服務器和存儲設備能夠直接連接到現有的IP交換機和路由器上，因此iSCSI技術具有易于安裝、成本低廉、不受地理限制、良好的互操作性、管理方便等優勢。

    2. IP存儲解決方案

• 性能


• 安全


• 價格


• 互用性

    3. iSCSI initiator和target分析

    4. 結論

二、iSCSI介紹

    1. 2003年2月11日，IETF（Internet Engineering Task Force，國際互聯網工程任務組）終于通過了iSCSI協議標準，并發布了其RFC(Request For Comments)草案。由于此次新標準的出臺勢必會對傳統光纖設備廠商產生相當?shù)挠绊懀瑸槠胶飧鞣嚼娴亩窢?，使得iSCSI姍姍來遲。

    2. 基于TCP協議的iSCSI發展及遠景

    早在2001年上半年，IBM就推出了IP Storage 200i，是市場上公認的第一款基于iSCSI協議的產品，這款產品的出現，對于身處信息爆炸時代卻無法承擔光纖通道SAN環境高成本的中小型用戶來說，具有巨大的吸引力；

    2001年10月，Cisco也推出了SN5420存儲路由器，基于IP標準和SAN（Storage Area Network，存儲區域網絡）標準，可以提供與現有LAN（Local Area Network，局域網）、WAN（Wide Area Network，廣域網）、光纖和SAN設備之間的互操作，率先建立了IP網絡與SAN之間的橋梁。

    EMC公司將在其CLARiiON產品系列中支持iSCSI技術，據報道，一臺iSCSI接口的樣機正在EMC的測試實驗室中運行; HP公司、Dell公司宣稱將在幾個月內，向客戶提供基于iSCSI技術的磁盤陣列產品；SpectraLogic、ADIC公司提供了支持iSCSI接口的磁帶庫產品;

    Nishan公司甚至可以提供專為存儲系統優化的iSCSI交換設備; Emulex公司、Qlogic公司、JNI公司和Adaptec公司等傳統光纖通道適配器的廠商，都爭相發布專為iSCSI技術設計的新型主機通道適配器。而且Adaptec公司宣布其iSCSI ASICs和總線適配器全線產品在4月份上市; Intel公司依仗自己在網絡及芯片領域的霸主地位，推出了專用的IP存儲適配器; NetApp公司在網上提供免費下載的軟件包，以協助其客戶測試自己的網絡是否適合采用iSCSI技術。

    3. 在SCSI SAM-2文檔中重新定義的SCSI傳輸模式

    4. 引人注目的IP/以太網基礎架構

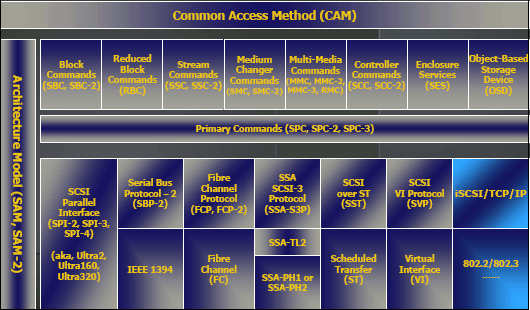

    SCSI-3發展藍圖

SCSI-3架構RoadMap

    Layer和Session架構

    Layer和Session內容

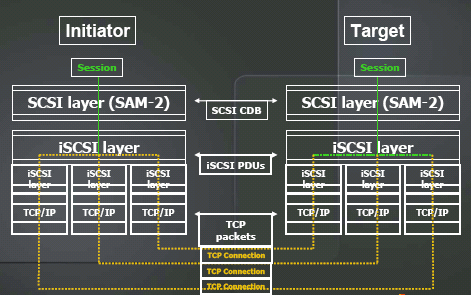

    Layer模式概念

• SCSI層 – 建立和接收SCSI命令數據塊


• iSCSI層 – 建立和接收iSCSI PUDs


• TCP連接 – 從一個initiator到target的“Session”

三、iSCSI能做什么？

    作為IP存儲領域本身，還包括FCIP、iFCP和iSNS等幾個技術方向，iSCSI技術只是其中較早成熟的一個罷了。iSCSI最大的特點在于其對成熟的以太網的借用，這種借用體現在低成本實施和易管理維護，然而在性能方面是否能夠滿足存儲系統的需求，就很難講了。雖然有測試表明，在無網絡通訊干擾的情況下，iSCSI的性能已經接近甚至達到了1Gb光纖通道技術的性能指數，但是在用戶的實際環境中，網絡通訊的干擾肯定是不可避免的，那么iSCSI的性能究竟如何，需要進一步驗證。

• 為存儲區域網絡（SAN）提供一種低價位的傳輸模式


• 為中端服務器提供了良好的存儲解決方案


• 結合存儲管理解決方案，iSCSI能提供容災、備份和中級存儲解決方案。

    iSCSI性能和價格：硬件和基于軟件的解決方案

    軟件：iSCSI initiator提供了最低價位的iSCSI解決方案。純粹用軟件來實現的iSCSI initiator使用標準的以太網網卡或者是TCP offload Engine（TOE）網卡，用來處理iSCSI指令和TCP/IP協議。對于使用2GHz CPU的工作站或者服務器來說，iSCSI協議在處理一般的客戶工作量時并不會對系統產生明顯的負荷。舉個例子：微軟iSCSI initiator驅動。

    硬件：在使用較老的CPU以及服務器負荷量較大的情況下，擁有硬件支援的iSCSI initiator和iSCSI initiator主機總線適配器（HBA）對CPU的占用率幾乎相等。舉個例子Intel iSCSI HBA。

注：在多個連接的情況下，性能還能得以加強。

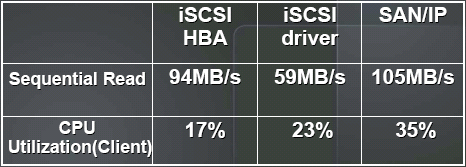

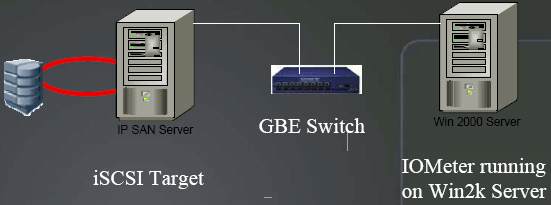

    測試配置

    英特爾iSCSI HBA -> 微軟iSCSI initiator(軟件) -> SAN/IP客戶端

四、iSCSI 安全性

• 光纖通道感覺上安全性比較高，然而它是工作在第二層的協議，原本并沒有建立安全機制。


• 在另一方面，iSCSI規范包含了initiator和目標驗證(使用CHAP, SRP, Kerberos, 和SPKM)來防止未經授權的訪問同時只允許可信賴的節點訪問。作為補充，IPsec可以提供安全保證，防止偵聽。


• 而今這一解決方案已經可以實現了。

    安全配置

    IPsec

• Peers必須在傳輸數據之前互相驗證,數據在傳輸過程中是加密的。


• 工作在IP層

    CHAP

• 單向驗證機制，但是可以在Initiator 和Target雙方都進行。


• 工作在iSCSI 協議層


• iSCSI CHAP和Ipsec依賴于peer知道驗證的“秘密”（Pre-shared或者私有密鑰）

    IPsec 配置

    每一對target 和 initiator都有相同的Pre-shared Key

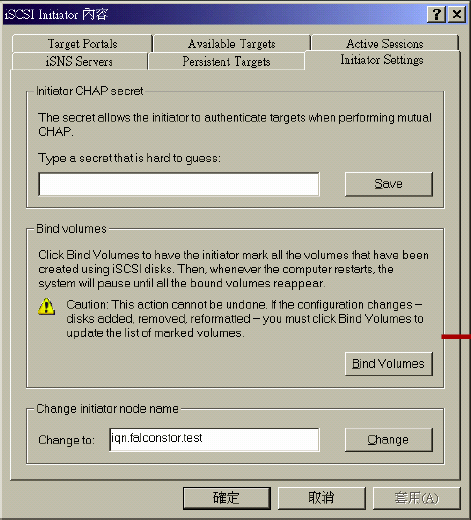

• 提供管理程序的接口，用以制定Pre-shared Key和initiator上的通道地址


• 為Microsoft SW和主機總線適配器initiator提供密鑰緩存


• 在Microsoft SW initiator上提供Windows IPsec

五、iSCSI互用性

    操作系統及應用程序供應商經常會有一個通過驗證的硬件解決方案目錄。在微軟的Windows操作系統上通過驗證的iSCSI硬件設備列表。在2003年年底，至少14家主要的存儲供應商的iSCSI硬件產品已經通過了微軟Windows系列操作系統的驗證。

    光纖通道的互用性問題主要由兩點原因造成：首先，供應商所使用的SCSI3指令各不相同；其次光纖通道缺乏內置網絡能力。

    在iSCSI方面，互用性的問題得以大大改善，同時SNIA，SNW和其他實驗室還在不斷的研究互用性的問題。

六、IDC的預測

    IDC預期在2003年iSCSI在亞太地區的大部分國家處于發展的起步階段，將在2004年中得以大大發展。在很多情況下，iSCSI將作為現存的光纖通道SAN的補充。

    IDC認為iSCSI將在一下兩方面得以廣泛應用：

• 在沒有網絡存儲的小型企業中，和TCP/IP類似。


• 在大型企業中，用iSCSI連接光纖通道SAN。

    （Graham Penn, IDC亞太區存儲研究總監）

七、微軟的iSCSI initiator 和示例

    微軟 iSCSI Software Initiator 1.0版本已于6月 25日在網上發布。微軟iSCSI software initiator可以在IP SAN上讓使用Windows的電腦作為iSCSI initiator來連接iSCSI target。

    所有的iSCSI 設備在Windows中都顯示為本地設備，可以像其它本地設備一樣在Disk Administrator中管理。

    下載微軟 iSCSI Software Initiator 1.0版：
http://www.microsoftcom/downloads/details.aspx?FamilyID=12cb3c1a-15d6-4585-b385-befd1319f825&DisplayLang=en

    示例

    微軟 iSCSI Initiator

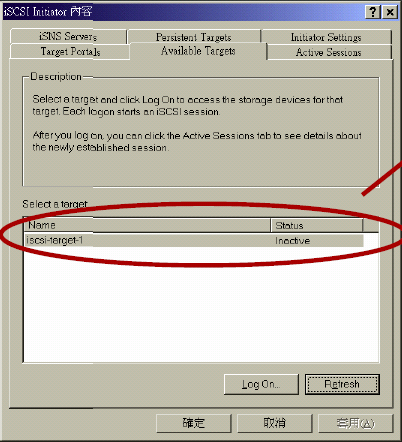

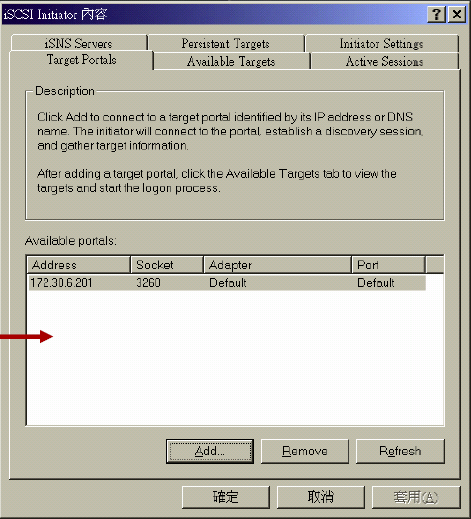

    使用Initiator命名設置，加入Target入口

• Target的名字將會自動顯示（或者刷新后顯示）

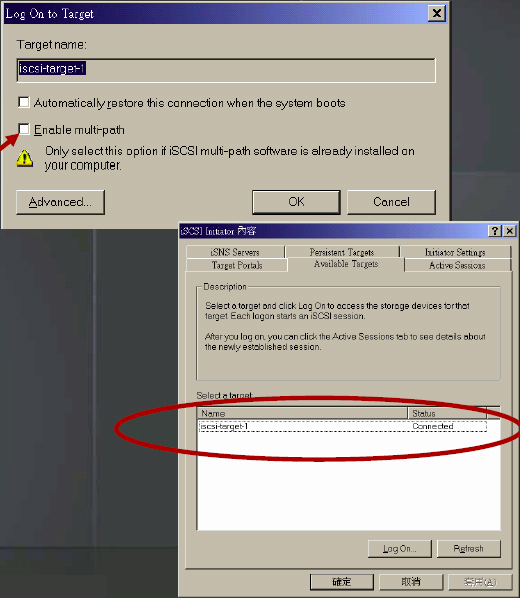

• 登錄后target將會自動連接

八、iSCSI應用和結論

    iSCSI可以如下領域獲得廣泛應用：

• 通過IP合并存儲

• 成本提供SAN所具有的功能，例如存儲虛擬化，Capacity-on-Demand鏡像、TimeMark/TimeView（磁盤日志）、復制、備份和恢復、Storage Vaulting等等

• 無盤刀片式服務器

• 按需/效率計算的存儲架構

    結論

    iSCSI技術的應用，將本身協議完全不同的IP SAN和FC SAN加以整合，促進了存儲資源利用率的增長，并具有創新意義。隨著iSCSI技術的完善，數據塊級的存儲應用將變得更為普遍，存儲資源的通用性、數據共享能力都將大大增強，并且更加易于管理。隨著千兆以太網的成熟以及萬兆以太網絡的開發，IP存儲必然會以其性價比、通用性、無地理限制等優勢飛速發展，iSCSI技術將聯合SCSI、TCP/IP，共同開創網絡存儲的新局面！

    總的來說，iSCSI就是在低成本的以太網上提供網絡存儲。iSCSI提供簡單而又低成本的網絡存儲解決方案。在無盤服務器、工作站、刀片式服務器以及按需/效率計算上方便的應用。作為杠桿，為傳統的網絡和存儲公司提供機會。iSCSI和IP存儲的時代已經到來，將會改變?nèi)藗儗τ嬎愕恼J識。iSCSI將成為存儲管理是通往成功的鑰匙。
