3．FAS920C配置

FAS920C配8條千兆以太網連接，可以做成兩個捆綁，分別對應處理VLAN和解釋VLAN。

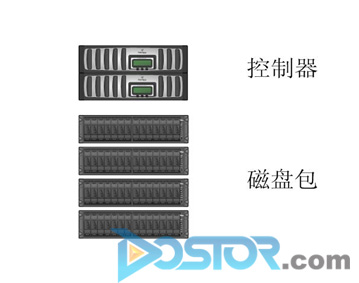

NETAPP存儲設備硬件有著簡單的架構和滿足工業標準的組成部分。簡化了維護和管理，并確保采用最新工業技術簡單升級。NetApp存儲設備由兩個主要部分組成： 機頭和磁盤包。

機頭

本方案采用雙機頭配置，可以被安裝在19"機架上，雙機頭工作在ACTIVE/ACTIVE模式下，可以保證正常狀態下的高效率，又可實現故障狀態下的自動切換，主要功能是運行NetApp存儲操作系統，是整個存儲設備的核心部件。

磁盤包

磁盤包和機頭一樣，也可安裝在19"機架上，由下述部分組成：

電源（熱插拔）。14個/18/36/72/144/300GB磁盤（熱插拔）。雙ESH2或ESH4（失效自動切換）。控制單元（監控和診斷）。多個磁盤包可以連接在一個機頭上，容量從表面上1TB到64TB。可以在線增加磁盤包。

裸容量為6TB。單盤容量: 144GB。磁盤數量: 44。

RAID組包含盤的數量: 8?？煺疹A(yù)留空間: 0。數據盤數量: 37。校驗盤數量: 6。熱備盤數量: 1。

裸空間: 6.34TB。WAFL占用空間: 0.5TB。可用空間: 4.53TB。

容量計算：

容量的計算公式是：需求盤的數量=（客戶需求的有效數據量）/（格式化后的磁盤空間）+（校驗盤的數量）+熱備盤。

空間利用率的公式為：空間利用率 =（數據盤數量×格式化后的容量）/ （總需求盤的數量×每塊盤的裸容量）。

下面根據用戶需求配置出FAS920c所需的實際磁盤數、裸盤容量及有效容量。

FAS920C的軟件配置如下：

DATA ONTAP最新版本/SnapShot/RAID DP。Cluster Failover支持軟件。iSCSI支持軟件。SnapDrive for Windows（如果應用IP SAN）。CIFS支持軟件。NFS支持軟件。SnapRestore軟件。

4．安裝、配置、管理

安裝：由廠家或合格的代理商工程師現場安裝。

首先檢查用戶場地，滿足要求后加載NetApp軟件，通過超級終端完成FAS920C的基本配置。

與用戶交換機連接，分別定義處理服務器和解釋及虛擬現時服務器的以太網通道及相關IP地址，對應不同VLAN，NetApp存儲設備缺省支持兩種方式的捆綁：SINGLE MODE和MULTI MODE，SINGLE MODE對用戶交換機沒有特殊要求，MULTI MODE需要交換機支持CISCO ETHERCHANNEL技術。

根據用戶對可靠性要求的不同，設定熱漂盤數量，以及是否采用RAID DP技術。

配置：

充分考慮地學應用系統的要求，將NetApp FAS920C的存儲空間配置成若干數據卷：

存儲系統根卷，專門用于存儲操作系統。

地震處理系統數據卷，用NFS形式輸出：

            地震工區數據庫數據卷

            地震處理暫存區數據卷

            處理員根目錄數據卷

地震道解釋數據卷，用NFS或CIFS形式輸出。

虛擬現實數據卷，NFS形式輸出。

根據用戶的具體需求，還可以劃分其他數據卷用于ORACLE，EXCHANGE等數據卷。

NetApp靈活數據卷技術將保證所有數據卷都在高效可靠的狀態下工作。

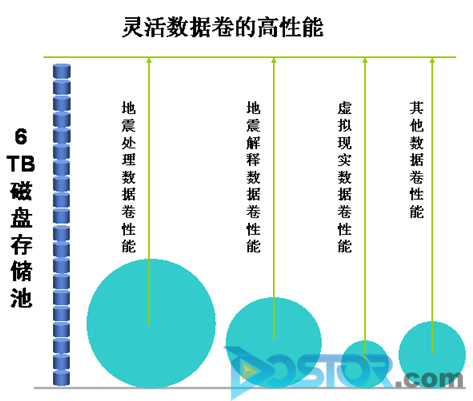

空間分配如下圖所示：

正是因?yàn)椴捎肗etApp的靈活卷（FlexVol）技術，無論數據卷的尺寸是多大，所提供的性能都是整個存儲池的性能。

管理：

   NetApp存儲設備簡單軟件硬件設計也意味著簡單操作。完成系統管理工作也不過僅僅40條命令。對管理工作提供命令行接口和圖形界面。

   命令行接口通過下述方式訪問：串口控制臺；TELNET會話或SSH

5．方案工作原理介紹

1）專用軟件操作系統

存儲操作系統DATA ONTAP提供靈活數據卷技術保證所有數據卷都在可靠、高性能下工作，同時所有數據卷是構建在牢固的存儲池基礎上。

NETAPP的數據卷, 是業界第一個基于網格存儲操作系統DATA ONTAP 7g的網格化數據卷, 具有強大存儲虛擬化功能, 在線擴充能力, 靈活的最小空間占用的快照, 同時可以包括FC LUN, iSCSI LUN, 和文件系統, 并將他們和諧的構筑在同一存儲池上, 共享靈活方便的管理工具, 使復雜環境中較小的數據卷擁有最大的性能。

Flexible Volumes是一個劃時代的新技術，所有的卷被視為邏輯的數據容器，同時可以在不破壞底層物理存儲結構的前提下被獨立的設置、調整大小，管理和移動。

NetApp FlexVol 技術提供了真正的存儲虛擬化解決方案，能夠縮減開銷和資本費用，減少業務中斷并降低風險，同時還具有很高的靈活性，可以快速方便地適應企業不斷變化的需求。FlexVol 技術可以自動集中存儲資源，便于您在一個大型磁盤池中創建多個靈活的卷。有了這一靈活性，您就可以簡化操作，最大限度地提高利用率和效率，并可以快速、無縫地進行修改。利用 NetApp 存儲解決方案，您可以隨時隨地根據需要以最低成本增加存儲容量，并且無需中斷業務運作。

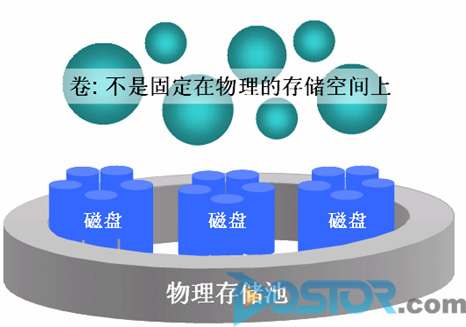

如下圖所示，一個Aggregate被定義為給卷（Volumes）分配空間的許多磁盤的池。從管理者的角度來看，卷仍保持著對主要項的數據管理。但由于是對管理者透明，F(xiàn)lexible Volumes現在面向的是邏輯項而不是傳統的物理存儲了。

Flexible Volumes因此不再受限于它們存在的磁盤的限制了。你可以在一個存儲的"池"中定義一個你需要多大的空間的FlexVol，而不是由你創建卷所在的磁盤個數硬性規定。一個FlexVol也可以不需要停機任意收縮或者擴展。同時Flexible Volumes可以在Aggregate所擁有的所有物理磁盤上實現條帶化。對于那些對性能敏感的應用來說，F(xiàn)lexible Volumes比那些由磁盤個數限定大小的卷擁有更好的性能。

2）多協議支持

FAS920C和其他NETAPP的存儲設備一樣，都是多協議支持設備，因此無論是地學環境中基于SMP的各種UNIX并行機，還是目前流行的刀片機；無論是地震道解釋用到的任何高低端UNIX工作站，還是WINTEL平臺的便攜式解釋系統；無論是地學應用系統，還是辦公應用數據的存儲，都可以安全的存儲在NETAPP FAS920C上。

更為重要的是，在上述所有不同應用系統、不同應用平臺上可以實現真正數據級的共享，節省大量存儲資源。

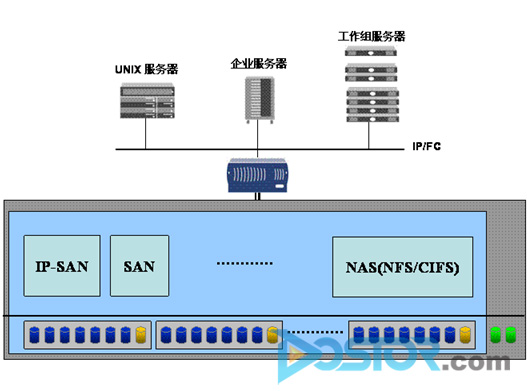

隨著最新技術的發展，NETAPP成功成為存儲界唯一能提供統一化存儲設備的廠商，也就是說在同一臺存儲設備上同時支持NAS、FC-SAN、IP-SAN。這一最新技術，迄今為止，還沒有第二個廠家能夠做到，而本方案使用的FAS920C正是這樣一款設備。參見下圖。



3）性能保證

NETAPP存儲設備，具備專門服務于數據輸入輸出的操作系統，這是一個代碼尺寸很短的操作系統，因此與數據輸入輸出相關的指令集中的代碼，尋址和執行都遠遠快于其他的系統。

WAFL文件系統是一個日志型文件系統，具有聚合讀寫操作的能力，使磁盤的操作次數降到了最低，性能最高。

條帶化的讀寫算法，使磁盤的讀寫更規則、更有序，因此效率也最高。

正是基于上述原因，只有NETAPP的存儲設備具備響應時間小于1毫秒的能力。

4）可靠性保保

NetApp FAS920C是高度可靠的存儲設備，所有部件都采取了冗余技術，保證硬件故障不會造成系統的不可用。

高可靠系列軟件及其核心技術，更對數據的服務能力起到了保駕護航的作用。

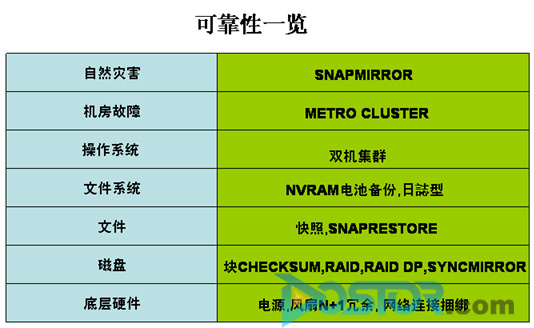

所有的高可靠措施都對核心業務的運行，最大化地震數據的效益起到了不可忽視的作用。參見下圖：

5）NetApp與石油、天然氣行業

NetApp公司多年來一直致力于為石油天然氣行業用戶提供高性能、穩定可靠的集中化存儲設備，這樣的存儲設備能夠滿足用戶未來對存儲容量的需求，同時能與用戶目前環境有機結合，在保護用戶投資前提下使用戶的IT架構發揮出最大的效能。

NetApp的技術有非常適合于石油天然氣行業的特點，高達6TB文件系統和單個文件尺寸，能有效滿足用戶對長記錄的需求而不需購買其他的設備和應用，能夠保證用戶一次性加載較大的三維數據體，并有較大的空間實現盤到盤的處理技術，減少并避免調用記帶模塊，極大的縮短工區生產周期。

隨著以太網技術的發展，NetApp共享式存儲設備有效的改善了整個地震數據生命周期的流程，地質學家可以很方便的訪問地球物理家的迭后或各個階段的數據，密切處理人員和解釋人員的關系，增強互動，改善刨面質量，保證解釋結果的精確性，使巨大的勘探投資更有效。

可以有效避免傳統模式下處理結果和解釋輸入數據脫鉤的問題，縮短工期。

與網絡同步的JUMBO FRAME技術和網絡連接捆綁技術為處理環境有效解決了輸入輸出問題，并且有更高的可靠性。

NetApp的能源顧問組總部位于德克薩斯洲的休斯頓，是SEG、EAGE等組織的長期會員，聚集著很多來自于油公司的地球物理和地質專家，深知地學環境對存儲設備的要求，架起了IT廠商和最終用戶、IT廠商和服務提供商之間的橋梁，有效的保證了存儲設備更加切合用戶的需求，正是這樣的原因，NetApp和Landmark、Schlumberger、以及WesternGeo等著名公司建立了非常好聯系，他們既是NetApp的合作伙伴，更是NetApp的用戶，他們?cè)絹碓蕉嗟挠脩綦S后也選擇了NetApp產品，因此現在世界上幾乎所有的石油公司都在使用著NetApp的存儲設備。

更為重要的是，中石油、中石化、中海油三巨頭也早已成為了NetApp的用戶，因此我們的方案，不僅有先進性，更具有成熟性。

6．方案優勢

NetApp的存儲設備，是業界唯一的統一化存儲設備，在不做任何硬件改動的情況下，同時支持NAS、SAN、iSCSI存儲模式，有效滿足未來用戶新的應用系統的不同需求，保護用戶投資；

大量的地學環境的實施經驗保證項目安全快速穩妥的實施；

針對不同應用的多種管理工具, 彌補應用系統的不足, 提高工作效率, 釋放管理人員的勞動強度;

獨有的RAID DP技術實現了在一個RAID內部, 即使兩塊磁盤同時失效, 也不會造成數據丟失, 并保證系統運行, 整體可靠性提高4000倍以上;

所有存儲設備同一體系結構，同一操作系統，同一用戶界面，天然的互操作能力，便于管理，節省培訓投資；

數據大集中，有效利用存儲空間，磁盤利用率最高；

存儲設備有業界領先的快速響應時間（NetApp是業界第一個提供低于1ms響應時間的存儲廠商）；

專業Data ONTAP操作系統，高度可靠，免于病毒侵襲感染；

秒鐘級的備份和恢復，減少宕機時間，充分提高數據和系統的可用性；

Unix和Windows可以實現真正文件級的數據共享，節約投資、簡化管理；

滿足各種主機平臺、操作系統、Cluster軟件、數據庫軟件等的接入，為未來系統和業務的擴展奠定堅實基礎；

容量擴展簡單命令、一秒鐘即時見效，獨到的Qtree概念方便空間的管理，同時真正實現"所買即所需"的升級模式，最大程度保護投資，不存在任何重復購買現象；

最優的整體擁有成本（TCO）；

集群架構，徹底避免單點故障。
