由于中國網通長途基礎網包括原中國電信拆分時分得的網絡資源和原網通控股擁有的網絡資源，中國網通的網絡資源管理部門急需全面了解全網的傳輸現狀和各種運行狀況，以實現資源融合管理。骨干網絡資源管理系統的建設，能夠使網絡資源進行合理的調度和配置，并實現對長途基礎網的"集中管理、集中監控、集中維護"，為整個集團公司實現管理融合提供前提條件。

Time Navigator的優秀的單一端口跨防火墻保護機制，為網通的防火墻間的應用保護提供安全有效的管理手段，大大降低了管理員的管理難度以及系統的安全隱患；同時Time Navigator支持基于客戶端的數據壓縮以及加密功能，確保數據的傳輸安全以及存儲安全，而最新的Time Navigator版本提供基于分級證書的加密策略，避免了備份管理員權限過大的安全隱患，進一步確保了企業信息的安全存儲。

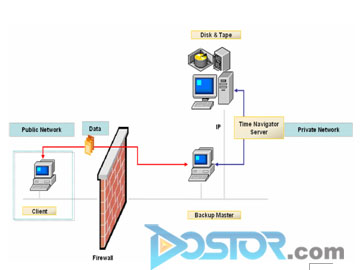

                                 單一端口跨防火墻保護機制

作為所有骨干網資源信息存儲的Oracle數據庫，在整個系統中處于至關重要的地位，是一切資源管理以及業務受理的信息來源，因此對于該信息的及時備份以及快速恢復是系統安全方案需要解決的關鍵問題。

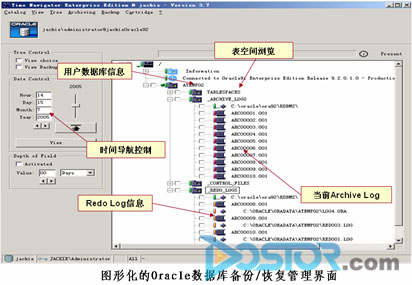

Time Navigator對于Oracle數據庫的保護方面，提供了集成的圖形化管理界面，同時支援Oracle數據庫Archive Log模式以及RMAN模式的增量備份。在Time Navigator管理界面中可以直接察看Oracle數據庫的表空間以及Archive Log等數據庫狀態，并在其中進行備份的定義，備份策略的制定等一系列操作，使得備份的定義、執行以及恢復變得異常簡便，為數據庫的保護以及恢復提供直觀的操作模式，有效保障操作準確快速的進行。

Time Navigator與HP Openview的結合將備份管理納入到整個網絡監控的環境中，提供管理員統一的管理監控，及時了解數據備份系統的運轉情況；Time Navigator內置的虛擬磁帶庫功能，可以充分利用網通內部遺留的磁盤資源，提供臨時的備份空間加速對于生產系統的備份速度，減小備份窗口，大大提高數據保護的效率。

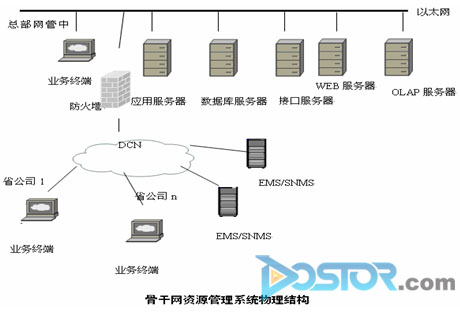

網通骨干網絡資源管理系統物理結構如下圖所示，圖中的應用服務器、數據庫服務器、接口器服務器和WEB服務器是整個系統管理功能的承載設備，EMS/SNMS是各廠家提供的網元或者子網管理器，業務終端是工作人員進行網絡資源管理的設備，省級用戶和地市公司公司用戶分別使用位于不同地理位置的業務終端通過DCN網接入系統進行管理維護工作。

Time Navigator能夠全面兼容不同廠家的軟硬件產品，支持多種存儲架構（如SAN, NAS, IP Storage等）。在網通的實際生產環境中，采用存儲區域網（SAN – Storage Area Network）的技術，Oracle 9i數據庫采用集群的機制運行于HP-UX的操作系統集群之上。

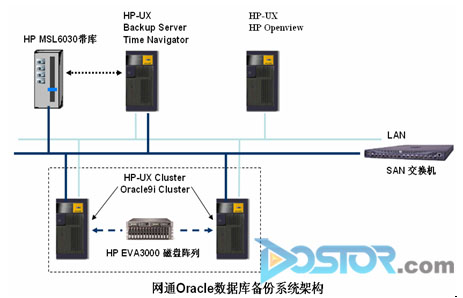

Time Navigator 能夠提供支持Oracle數據庫的集群客戶端（Cluster Agent for Oracle），保證在任何一臺數據庫服務器出現故障時都能夠?qū)τ贠racle數據庫系統進行日常的備份以及恢復等維護工作，確保骨干網的基礎數據得到有效保護；同時充分利用SAN網絡的優勢，實現SAN網絡的驅動器共享以及對共享狀態的監控，做到充分節省局域網絡帶寬的LAN-FREE方式的備份。網通備份架構如下圖所示：

Time Navigator的靈活可靠的技術特性以及專業存儲解決方案服務，將幫助中國網通確保數據備份安全，提供快速系統恢復，保證生產系統安全可靠的運行。

兼容性需求：

Oracle 9i 數據庫

HP MSL6030帶庫

HP EVA3000磁盤陣列

HP OpenView系統/網絡管理軟件

FortiGate-800防火墻
