圖 2. 光纖通道幀頭
光纖通道幀本身，在大小上頗有不同。在圖1你可以看到我們之前提到過的SOF和EOF。光纖通道幀頭奇特之處是它是字導向的，而且一個光纖通道字是4字節。在2148字節容量下，最多允許537字節。
幀頭的組成部分，以及可選部分，列示如下：
SOF（1字）：幀開始.
幀頭（24字節）： 幀頭決定使用何種協議，以及來源和目的地地址。其變量取決于所使用的協議。
可選ESP幀頭（8字節）：提供編碼；包括SPI和ESP序列號
可選網絡幀頭（16字節）：這樣你可以將FC-SAN連接到非FC網絡
可選關聯幀頭（32字節）：不是光纖通道協議使用的，但可用于確定節點內的流程
可選設備幀頭（最多64字節）：不是光纖通道協議使用的，用于特定應用程序
載荷：數據，最多可達2048字節
可選填寫字節（可變）：用于保證數據載荷的大小不超過字節界限
可選ESP尾（可變）：包含ESP檢驗值
CRC（4字節）：一個幀頭CRC（循環冗余校驗）和光纖通道數據字段
幀結束（4字節）：幀結束，并且表示是否是序列的最后一位

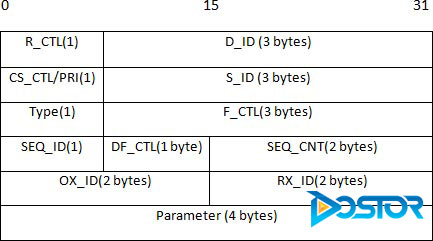

圖 2. 光纖通道幀頭
光纖通道幀格式包含光纖通道專有信息，包括來源地和目的地。希望這里可以明白為什么光纖通道具有這么強的靈活性，以及為什么它也給我們帶來令人頭痛的這么多的基于光纖通道的協議。
圖2描述了光纖通道頭的實際格式，包括如下字段：
路由控制（1字節）：路由部分表示是否是數據幀或鏈路控制幀（ACK或鏈路回復），信息部分表示數據類型
目的地ID（3字節）：目的地光纖通道地址
類專用控制/優先級（1字節）：服務質量
來源地ID（3字節）：來源地節點的光纖通道地址
類型（1字節）：除非R_CTL表示為控制幀，否則表示下個協議（在數據載荷中）
幀控制（3字節）：各種光纖通道選項，例如序列信息以及在發生問題的情況下的反應
序列ID（1字節）：序列號，就像IP那樣
數據字段控制（1字節）：表示是否有可選頭部，以及其大小
序列計數（2字節）：在一個序列中所傳輸?shù)膸臄?shù)量
發送人交換ID（2字節）：由發起人進行指定，用于組合相關的序列
回復人交換ID（2字節）：同發送人交換ID相同，但是是由目標節點所指定
參數（4字節）：大部分作為序列的"相關偏移量"，很類似IP中的偏移量
的確，相對于IP世界，這些是很復雜，而且還有很多新術語。我們將繼續在存儲基礎系列文章里面提到這些頭部。在舉出一些真實世界的例子后，這些字段和它們的用處將變得清晰起來。
需要掌握的下一個重要概念是光纖通道命名的方式。注意光纖通道幀頭中的D_ID和S_ID字段只允許24字節。每個HBA（主機總線控制器）被分配一個WWN（全球名稱），而其上的每一個端口被賦予一個端口WWN，或PWWN。這些WWNs的長度是64字節，因此大于光纖通道中的24字節。ANSI T11技術委員會的地址標志符格式規定FCID由三個部分組成，分別是域ID，地區ID和端口ID。
光纖通道網絡被動態的分成上下幾層。當一個光纖架構通過域ID分配過程連接到網絡上時，每個交換機都被分配一個域ID。一般來說，域ID是被強制設置的。域ID，地區ID（第二層級），以及端口ID（由交換機分配）共同構成一個光纖通道節點的地址。因此在SAN路由情況下，WWN并不能代表什么。
域ID由主交換機分配，保證每個人都能獲得正確的信息。簡而言之，在第一次節點連接時，F(xiàn)CID是完全隨機的，除非一個管理員手動設置它。一些域ID被保留用于組播或其他目的，但是這些并不是我們這里討論的范圍。需要更多細節請參照ANSI T11 FC-SW-3手冊。
下次我們將進一步探討光纖通道架構的層級結構，包括VSANs，這是SAN領域的一個非常新的概念。
小知識
一個2148字節的光纖通道幀由封裝幀頭（圖1）和光纖通道幀（圖2）所組成。
光纖通道地址是FCIDs，由交換機根據其內部端口的情況進行分配。每個節點都標志為一個8字節的端口ID。
域是SAN架構中的層級結構的最上層，而地區是第二層。地區用于一個交換機的一組端口，而不能跨交換機。
