由于IP存儲的傳輸采用了和大多數應用相同的IP網作為載體. 因此, 相對于使用專用總線(例如,SCSI)和專用網絡(例如,FC SAN)的傳統存儲產品, IP存儲可以使存儲和業務應用更加緊密的結合. 下面我就結合IP存儲在媒資分發應用來說明這個問題.
媒資分發應用主要指在中心平臺上管理媒體資源(例如,音頻數據和視頻數據), 而前端終端節點通過網絡來訪問平臺并獲取相應的媒資. 典型的例子包括電視臺媒資庫管理應用和基于廣域網的音視頻分發應用. 以前的媒資分發只需要在局域網中支持幾個或者幾十個前端設備(例如電視臺里的媒資分發). 目前, 很多新的媒資分發應用提出了很多新的要求. 例如, 剛才提到的基于廣域網的音視頻分發應用就是我們公司實際做的一個案例. 客戶要求有一個媒資管理中心平臺, 可以實現音視頻視頻的分發. 該平臺要求滿足10000個音視頻播放終端設備的媒資上傳和管理. 平臺接入廣域網, 前端音視頻播放終端也通過ADSL接入廣域網. 音視頻播放終端可以根據平臺的策略更新自己的音視頻播放節目單,并通過公網從中心平臺獲取所需的音視頻視頻(媒資)存儲在前端.
這種新型媒資分發應用相對普通的數據分發應用有3個特點:
1. 傳輸數據量大: 由于傳輸?shù)氖敲襟w資源, 所以數據量大, 對平臺的存儲性能有較高的要求.
2. 高擴展性: 隨著業務的增長, 平臺需要無縫的支持存儲容量和性能的擴展. 例如音視頻分發應用, 可能剛開始需要支持的終端設備為幾十臺, 隨著業務的發展, 一般來說, 用戶要求平臺可以通過擴展支持最少10000臺前端, 并且保證升級時, 業務應用的連續性和穩定性。
3. 對廣域網的支持: 由于很多媒資分發應用是基于廣域網的, 那么該平臺必然要應對廣域網的低帶寬和連接不穩定問題.
普通的數據分發應用可以通過一個服務器完成. 但是對于上例中的應用, 一個服務器是遠遠不能滿足要求的. 目前, 為了解決上面音視頻分發業務數據存儲要求, 一般是在平臺和終端設備之間的數據傳輸采用支持斷點續傳功能的HTTP協議和FTP協議. 在平臺中采用多臺支持HTTP協議或者FTP協議的媒資服務器. 前端通過一個負載均衡服務器將終端請求接入再分發給后面的媒資服務器. 終端節點通過廣域網訪問媒資管理平臺，獲取媒資列表。每個終端節點通過廣域網聯接均衡負載服務器，均衡負載服務器根據當前各媒資存儲服務器的負載狀態將終端節點的連接請求分發到相應媒資服務器上。考慮到存儲的高可靠性, 在該方案中,一般采用媒資服務器后連接傳統的存儲設備, 例如, SCSI RAID陣列或者FC RAID陣列.
由于傳統的存儲設備使用專用總線和網絡, 無法把應用和存儲進行更加緊密的結合, 所以采用了很多媒資服務器, 其實這些服務器就相當于應用和存儲之間的一個橋設備. 此外,基于這樣的方案, 負載均衡使用in-band的負載均衡服務器限制了平臺的擴展能力.

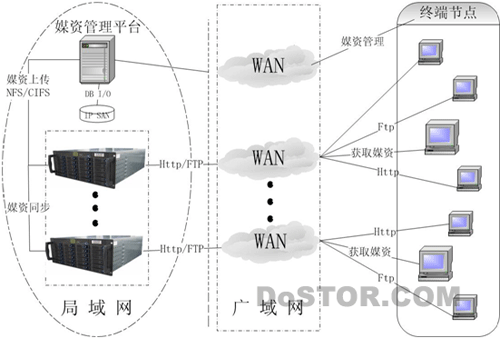

針對這些問題, 我們提出了以IP存儲為平臺媒資存儲核心的方案，將應用和存儲進行了最優的組合. 在該方案中, 我們采用邦諾存儲的SMI-100系列存儲產品取代了一般方案中的負載均衡服務器, 媒資服務器組, 和陣列. 具體方案如下圖所示.
邦諾SMI-100,200系列IP存儲設備同時支持IP SAN, NAS, FTP, HTTP, HTTPS, AFP和數據同步功能, 而且還提供了獨有的存儲安全機制. 因此, 可以采用邦諾產品提供的NAS協議做為音視頻分發系統的中心平臺的媒資存儲協議. 邦諾的IP存儲設備還支持HTTP和FTP兩種協議。終端音視頻播放節點可以通過廣域網連接媒資管理平臺獲取媒資列表和對應的邦諾IP存儲設備公網地址。這樣每個終端就可以通過HTTP協議或者FTP協議下載相應媒資。由于這兩種協議都在廣域網上有很好的應用, 在斷點續傳,防火墻穿透方面都有很好的兼容性.
此外, 為了管理這么大型的音視頻媒資分發平臺, 數據庫的使用是必然的選擇. 而該數據庫的可靠性決定了整個中心平臺的穩定性. 所以, 必須把這部分內容存儲在有RAID保護的冗余陣列中. 因此, 可以從邦諾的IP存儲設備中分配一個IP SAN的存儲空間來提供這種高可靠的數據庫數據存儲.
為了滿足平臺擴展后對性能和容量的要求, 該案例可以使用多臺邦諾SMI-100存儲設備作為媒資存儲。媒資管理平臺將來自不同途徑的媒資，例如光盤或者網絡上的媒資, 使用CIFS或者NFS協議存儲到主設備的NAS網絡盤上，并且更新媒資管理平臺的數據庫。邦諾IP存儲設備會自動把存儲到這個NAS網絡盤上的媒資自動同步到其他的邦諾IP存儲設備上。各終端節點通過訪問媒資管理平臺獲取對應服務器地址和媒資列表。然后通過廣域網連接到相應服務器上獲取對應的媒資。下載過程可以選擇使用HTTP或者FTP協議。
對于這個基于廣域網的音視頻媒資分發應用采用了以IP存儲為核心的架構,具有如下的優勢:
可擴展的系統架構
基于以IP存儲為核心的架構, 系統的規?？梢噪S著業務的不斷擴展而擴展. 例如, 初期項目只需要支持500個前端節點, 就只需要部署一臺IP存儲設備. 隨著后期業務不斷發展, 可能需要支持10000個前端節點, 只需要部署多臺IP存儲設備就可以滿足整體業務平臺對容量和速度的要求. 而且該過程無需對業務進行中斷. 因為IP存儲采用網絡存儲架構, 獨立于平臺. 只需要將存儲設備的網線接入交換機, 再進行相關的軟件配置就可以實現業務的無縫擴展.
對廣域網的支持
基于廣域網的應用都面臨著低帶寬和連接不穩定的問題. 由于IP存儲支持HTTP和FTP協議. 通過HTTP和FTP協議, 在終端上可以輕松實現斷點續傳來解決廣域網帶寬和穩定性的問題. 而且廣域網大多數的路由、 網關設備和防火墻都提供對這兩種通用文件傳輸協議的支持. 因此, 提高整個架構的兼容性.
低成本
采用了IP存儲本來就相對其他存儲設備節省了成本. 而且由于在該應用中, 通過將IP應用和存儲進行了緊密結合, 節省了原方案中的媒資服務器組和負載均衡服務器.
高性能
采用了IP存儲相對原方案還大大的提高了性能. 首先, 通過IP存儲陣列之間的軟件負載均衡, 減少了In-band的負載均衡服務器所帶來的擴展時的瓶頸. 其次, 由于在整個IO通道上減少了媒資服務器組這個層次, 精簡了IO路徑從而進一步提高了性能.
高效媒資管理
媒資管理主要包括媒資的上載和維護. 由于中心平臺是構建在本地局域網中的. 所以通過采用IP存儲設備的NAS協議就可以實現涉及文件的快速存取和管理的功能，使數據的訪問非常簡單和快捷. 同時也降低了管理員管理和維護的難度。并且邦諾的IP存儲設備支持NFS和CIFS協議，這些網絡存儲協議使系統具有很好的開放性，適應不同操作系統的訪問要求，提高了該方案對平臺操作系統的兼容性.
媒資管理平臺的數據庫IO的支持
本方案媒資管理平臺數據庫建立在IP SAN的本地磁盤上. 該存儲空間同樣由邦諾IP存儲設備提供。因為IP SAN盤陣具有數據冗余和高的訪問性能的特點，保證數據庫的訪問的可靠性和速度。并且, 由于使用了IP SAN技術, 使平臺數據庫系統也具備了極強的擴展性。
利用IP存儲的數據同步功能
當需要多臺IP存儲設備進行媒資存儲時，平臺只需要對一臺IP存儲上的媒資進行上載和維護. 然后IP存儲之間可以自動進行數據同步, 從而保證所有設備里的媒資數據的一致性. 這樣不但節省平臺服務器操作時間，降低操作的復雜度, 還極大的降低了平臺服務器的負載.
在基于廣域網的音視頻媒資分發應用中, 以IP存儲為核心的解決方案充分發揮了IP存儲的特點, 使應用和存儲更加緊密的結合, 從而降低了成本而且提高了性能. 其實, 在很多應用中， 例如，安全應用和監控應用, 您都會發現IP應用和存儲結合時的獨特魅力. 邦諾存儲公司就是希望自己的產品可以根據每個應用的特點進行量身定制，通過應用和存儲的緊密結合，充分發揮IP存儲的優勢，實現最高的性價比。
