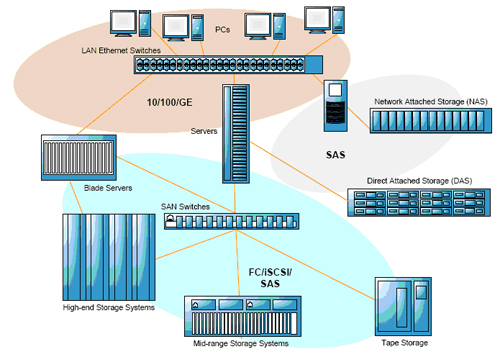

圖1：數據中心的各種連接
SAS架構支持多主機和無限多的連接設備，可容納的系統包括小型直接連接的磁盤驅動器直到數以千計的網絡磁盤驅動器與控制器。
SAS的優勢在于：
提供更高的帶寬和數據吞吐量(data throughput)
與串行ATA（SATA）結構兼容
1.2 高帶寬高吞吐率的協議
SAS傳輸層運行下面三種協議：
串行SCSI協議（SSP) ? 為SAS （SCSI) 磁盤驅動器、磁帶驅動器等提供端到端連接
串行管理協議（SMP) ? 對SAS域進行配置和管理
SATA隧道協議（STP) ? 提供與SATA驅動器的兼容性
SSP允許端到端連接。主機可以在網絡一端建立一個開放的鏈接，然后在通信開始前將其連接至網絡另一端的目標設備上。由于數據傳輸采用打包的形式，因此鏈接不會長時間保留，這樣可確保整個網絡上所有設備的數據吞吐量得到平衡。另外，多路鏈接（寬端口）可獨立應用以提供更高帶寬并提高系統吞吐率。
擴展器和控制器使用SMP對SAS域進行配置和管理。該協議在SAS鏈接頻帶內工作，對域內設備變化發出通告，例如增加或減少磁盤驅動器或其它設備，另外它還具有系統登錄報告功能。SMP由擴展器和控制器設備啟動。
請注意目前剛起草的SAS 2.0還針對診斷功能提供額外的狀態與報告信息，確保系統保持最佳工作狀態。如果出現錯誤，該狀態數據將用來進行判斷、隔離和分析錯誤以及誤差狀態。
STP提供SAS和SATA之間的連接，SAS控制器利用STP將SATA協議與數據包裝入SAS數據包中，當一個SATA設備連接到端口時SAS擴展器可以對其進行識別，并用STP去除SAS外封包以原始SATA協議表現SATA磁盤驅動器。
在SAS環境下能夠使用SATA設備還有很多優點，下面將繼續討論。
1.3 對SATA的支持
SAS被設計成與高容量SATA驅動器兼容，這一兼容性很有價值，因?yàn)椴还苁侨魏未鎯?chǔ)介質SATA都可以最低千兆位存儲成本提供最高存儲容量，如圖2所示。另外還可利用SATA 雙主動 (Active/Active)端口選擇器使SATA硬盤驅動器（HDD）成為“雙端口”設備，從而設計出全冗余路徑存儲系統架構，以獲得更高的系統容錯能力 (Fault-tolerance)。

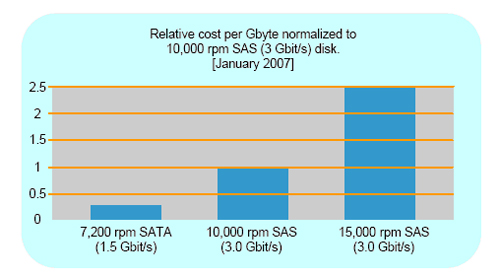

圖2：SAS / SATA相對成本
雖然相比SATA而言SAS具有更高性能和可靠性，但其容量卻比較低。本文完成的時候SATA驅動最高可達1000Gbyte，而最大的SAS驅動器只有300Gbyte。
SATA的性能和可靠性不如企業級SAS和光纖通道（FC) 設備，不過數據存儲中心通常都有備份以及獨立磁盤冗余陣列（RAID）以確保在設備發生故障時能對數據進行恢復，部分彌補了其可靠性的不足。通常SATA驅動器被用于不經常訪問的數據、近線存儲(Near-line storage)或后備RAID，以此彌補SATA存儲的可靠性風險問題。
SAS與SATA的協同作用可以在更大范圍實現網絡兼容和升級。
2 第二代SAS
第一代控制器、擴展器和端口多路復用器使系統成功地從基于總線的并行SCSI發展為基于連接的串行SCSI，這些連接速度為3.0 Gbit/s。多路連接（寬端口）可用來提高設備間可用帶寬，還可以加入擴展器設備使SAS網絡在一個域里擴大到16,000個設備。業界成功組織了系列協同會議，確保不同供應商設備和系統互相兼容。
SAS已進入第二代，現正在起草SAS 2.0，它定義了更高鏈路速率與帶寬利用率，還有其它一些性能，來改進sas拓?fù)渚W(wǎng)絡的穩定性和易管理性。
一些主要變化包括：
6 Gbit/s SAS ? 連接速率與帶寬加倍
多路復用 ? 讓兩條3 Gbit/s鏈路共享一個6 Gbit/s端口使帶寬得到優化
分區 ? 可以將域分割成小塊可訪問設備
自發現擴展器設備 ? 可以加快網絡初始化和變化檢測
診斷和穩定性 ? 改善了狀態報告和錯誤通知功能
關聯支持 ? 可以使一個SATA磁盤驅動器響應不止一個主機
第二代控制器經過優化，可充分利用PCIe 2.0（每個鏈接5 Gbit/s）連接，并調整為SAS 2.0的6 Gbit/s鏈接，其吞吐量持續不變，且比以往任何一代設備都高。SAS 2.0的這些進步確保SAS系統速度更快、提供更高帶寬利用率、更易于管理并使系統穩定性得到提升，同時SAS也還在發展演進過程中。
2.1 6 Gbit/s SAS鏈接速率與多路復用
第二代SAS擴展器設備具有連接結構，可與高性能控制器相匹配。6 Gbit/s鏈接提供兩倍可用帶寬，能支持更多磁盤驅動器和更高吞吐量。
6 Gbit/s鏈接可以復用，使兩條交叉存取的3 Gbit/s鏈路共享一個端口，這樣高傳輸率控制器利用少量連接即可同時訪問更多磁盤驅動器。在一個既有3 Gbit/s又有6 Gbit/s設備的系統里，一些端口可以配置為多路復用端口，同時其它端口還是以原來的6 Gbit/s的速率運行, 這樣可優化系統性能并保持后向兼容性。詳情請見圖3。

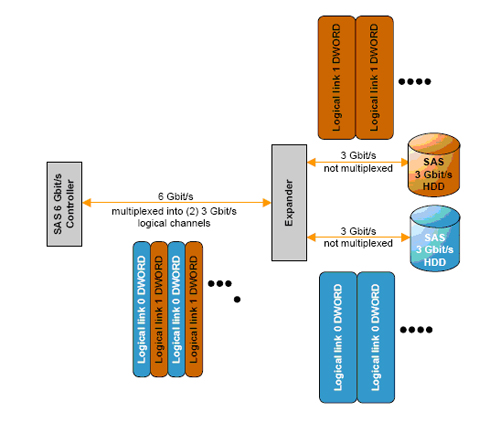

圖3：多路復用連接
2.2 分區(Zoning)
分區(Zoning)提供了一種機制，在一個SAS子系統中為一個特定控制器分配一組設備。分區(Zoning)允許SAS子系統中的設備群相互連接或分割以簡化數據服務管理。
在刀片服務器應用中分區(Zoning)也特別有用，此時位于不同刀片處理器的控制器連在一個公用刀片存儲器上，分區(Zoning)使刀片存儲器上的磁盤驅動器(HDD)針對不同的刀片處理器進行分隔，這樣每個控制器只會關注刀片存儲器的磁盤驅動器(HDD)的一個小部分。
分區服務傳遞子系統（ZPSDS）將一個主機分配給一組設備以訪問整個網絡的部分設備，一些設備可以被多個主機共享，另一些則可能在熱備用磁盤(Hot-spare)組里，可以隨時分配給任何需要額外容量或備用驅動器的設備組。
圖4顯示了一個分區子系統。分區(Zoning)可以通過遠程控制，也可以直接由系統中的設備進行控制。一個應用管理客戶使用SMP功能可以配置域里面的所有設備。

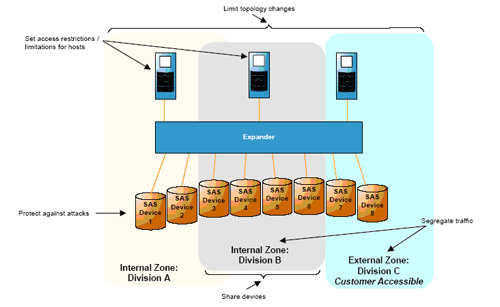

圖4：分區服務傳遞子系統（ZPSDS）
分區(Zoning)不僅僅隔離數據服務，同時也對每個分區子系統中的管理和診斷通知進行分隔。這樣確保一個區域里發生鏈接不成功或者鏈接中斷不會影響到其它區，保證ZPSDS里的每個區在任何時刻都保持最高性能。
在一個SAS系統中可能會有多種類型的設備，包括：
多路主機控制器
高性能SAS驅動器
高容量SATA磁盤驅動器
SAS磁帶驅動器
SAS DVD驅動器
此外，應用程序在訪問SAS存儲子系統時可能會有多種需求來自于存儲系統，如：
高可用性驅動器
近線(Near-line)訪問驅動器
遠程啟動驅動器
后備驅動器
RAID保護驅動器
加密保護驅動器
熱備用磁盤(Hot-spare)驅動器
除應用程序方面的需求外，法規還要求個人和財務記錄以及E-mail存檔必須采用不同存儲策略，分區功能的應用使得數據中心能更輕而易舉地滿足以上不同的需求。
2.3 自配置擴展器
第一代SAS擴展器沒有協助參與SAS網絡發現過程，由SAS控制器完成每個擴展器設備內所有設備的識別和路徑表映射。
但第二代擴展器具有自配置功能，每個擴展器可以探測到跟自己連接的設備并完成自己的路徑表。由于所有擴展器同時進行初始化，所以整個系統網絡可以很快確定，這在大型網絡或者一個域里有多個主機時特別明顯。
2.3.1 第一代SAS初始化
圖5是一個使用沒有自配置功能的第一代SAS控制器和擴展器設備的實際SAS系統性能測量結果。

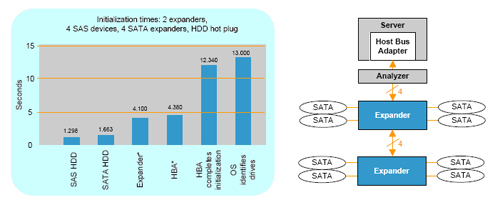

圖5：沒有自配置擴展器的網絡發現過程
擴展器建立路徑表的初始化時間約4秒，主機總線適配器（HBA)發現并與操作系統(OS)驅動進行通信的過程需要12秒的時間，13秒之后OS通知用戶關于驅動器的信息。
在這個測試中，磁盤驅動器在主機初始化之前就已經上電啟動。
2.3.2 第二代SAS初始化
圖6顯示了一個使用第一代SAS控制器和具有自配置能力的第二代SAS擴展器設備實際SAS系統性能測量結果。很明顯初始化時間改進了33%。

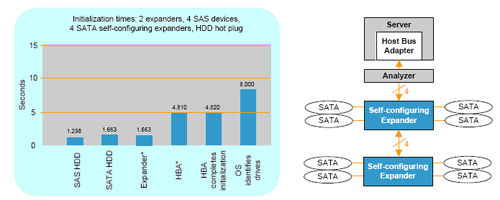

圖6：具有全自配置功能擴展器的發現過程
擴展器設備內路徑表初始化時間約4.8秒，主機總線適配器（HBA)發現并與操作系統(OS)驅動進行通信的過程需要4.8秒的時間，8秒之后OS通知用戶關于驅動器的信息。
在這個測試中，磁盤驅動器在主機初始化之前就已經上電啟動。
第二代主機控制器還可能進一步縮短初始化時間，因?yàn)樗粫?huì)嘗試將路徑表寫入擴展器設備中。
2.3.3 磁盤驅動器的初始化
在前面的測量實驗中，初始化時間是從關機狀態（冷啟動）開始記錄的，可以注意到所有SAS設備立刻開始其連接初始化工作，但大多數SATA設備直到啟動過程之后才會建立連接，據測量這通常需要13.6秒，見圖7。額外的連接初始化將使整個啟動時間延遲另外的13秒。

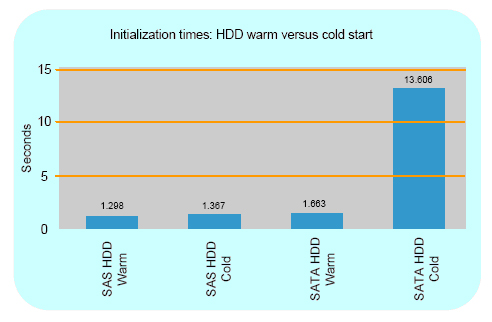

圖7：SAS和SATA連接初始化過程
2.4 診斷
系統維護和服務費用會隨規模和復雜性的增加而增加，SAS 2.0標準一個主要目的是改善整個SAS網絡的狀態報告。
控制器、擴展器以及SATA端口選擇器（如像PMC-Sierra提供的產品）都可以提供鏈路測試和反饋回路以及自測試功能，能夠在任何時候于任何鏈路上執行并進行分析。這些功能和智能診斷應用一起，可對SAS系統內每個連接進行持續的狀態監控和測試。
錯誤計數器、狀態改變計數器甚至通知計數器都可用來記錄SAS系統每個PHY上面發生的事件。門限計數器用于在實際鏈接失敗發生之前和之后確定和記錄錯誤率，以改進錯誤分析，避免更換掉工作正常的設備。
在冗余系統中，遠程監控與系統策略可以自動開啟錯誤恢復過程，甚至可以用一個在連接狀態的熱后備驅動器取代錯誤率超過可接受限度的設備。如果一個設備顯示出不尋常的高錯誤率，那么就可以在其報廢前將它取代，這樣才可能在這個驅動器報廢和數據丟失之前將其中的數據備份出來。
在一個RAID系統里，如果任何設備出現較高重試率都會降低整個RAID系統的性能。通過檢測重試情況可保證得到優化的RAID運行效果，并取代任何工作于非優化狀態下的設備。
SMP應用程序客戶端被整合到控制器和擴展器設備中，它們各自單獨監測PHY的狀態。診斷應用程序利用PHY計數器生成的數據，執行針對系統錯誤情況的策略及自測試操作，生成系統事件歷史記錄。為使?fàn)顟B(tài)信息活躍度處于最低水平，通知事件僅在超過門限時才被觸發。
系統監測可以遠程管理，這樣可以提高可靠性、服務性和系統穩定性。
2.5 多重關聯支持
企業級存儲系統通常會有幾個層次的冗余，而磁盤驅動器需要有兩個端口以支持自動故障切換冗余。為解決這一問題，可采用SATA端口選擇器將一個SATA接口多路復用成兩個端口。
PMC-Sierra提供一種雙主動（Active/Active） SATA端口選擇設備（PM8307 SPS 3GT) ，可以讓兩個控制器隨意連到兩個端口，同時工作。雙主動（Active/Active）端口選擇器可實現系統冗余和負載平衡，兩個控制器共享對磁盤驅動器的訪問。

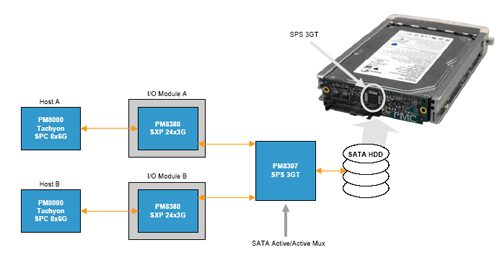

圖8顯示了SATA磁盤驅動器適配板上的SPS 3GT多路復用器，框圖顯示的是通過SXP 24x3G擴展器設備連接到兩個PMC-Sierra SPC 8x6G主機控制器設備域。
圖8：帶有多重關聯支持的Active/Active端口選擇器
SAS驅動器執行原生指令隊列（NCQ） ，SATA端口選擇器提供額外的信息進行處理以及將響應映射到請求設備上。
SATA協議是為那些只有單個主機控制器的桌面環境而設計的。協議包括一些標簽將響應數據連接到特定的需求中，但不包括信息源和目的地址信息。在應用Active/Active端口選擇器的場合，需求和響應標簽都映射（或加入）到正確的主機控制器設備上，以支持一個以上主機設備。
3 利用公共軟件
供應商提供SAS控制器和應用程序之間的軟件接口，為了向市場推出高性能高品質產品，對于設備配置而言經過驗證的、用戶友好（User-friendly)型且可升級的便攜式接口是非常重要的。
PMC-Sierra的傳輸獨立軟件架構（TISA）提供了一個公共的類似于SCSI的軟件接口，可以確保SAS開發人員利用其前一代Tachyon控制器設備的專業知識，以開發新一代SAS方案。見圖9。

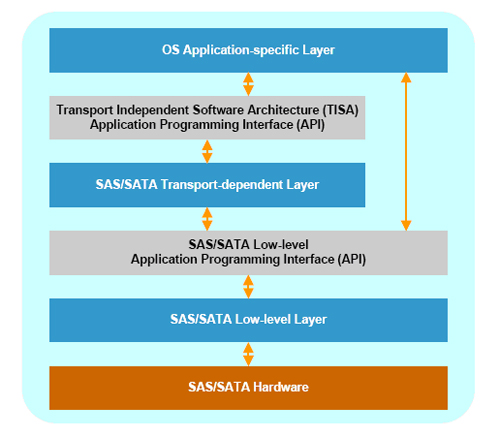

圖9：公共軟件接口
該模型可應用于所有PMC-Sierra存儲設備，從控制器到擴展器再到SATA端口選擇器。
公共軟件接口提供了一個特定傳輸配置和管理接口，其特性包括：
獨立于所有操作系統平臺的軟件接口，可以快速推向市場
提供重復使用的公共編程環境和工具，可降低風險，提高生產率和可靠性
降低服務和支持成本
在所有層都可進行編程，甚至低到寄存器層
存儲應用程序開發使用TISA 應用編程接口（API），通過替代該API下面針對傳輸?shù)膶涌芍С植煌腟AS和SATA傳輸協議（以及iSCSI和FC）。TISA程序包還包括：
TISA 應用編程接口（API）
低級應用編程接口（API）
硬件接口
4 結論
SAS正在不斷演進和發展。第二代控制器不僅能提供更高吞吐量和帶寬，以及SATA互操作性，它還可與擴展器和SATA端口選擇器基礎架構設備進行通信，以改進系統診斷性、狀態、管理、配置以及初始化。SAS 2.0的優點是增強系統穩定性，并使帶有各種設備的大型網絡成功實現互操作。
PMC-Sierra在SAS/SATA和光纖通道存儲設備領域都是市場領導者。 完整端到端SAS存儲方案能使采用PMC-Sierra Tachyon SAS協議控制器（SPC）、maxSAS SXP擴展器以及SPS端口選擇器設備用戶獲益。結合了用戶友好、通用軟件平臺和TISA, 源自于業界領先的Tachyon系列，PMC-Sierra提供的存儲產品具備成熟的技術和穩定性。
如欲進一步了解本文所涉及內容更多信息，可參考：
SAS 6G協議詳細資料 www.sas6g.org
SAS規格與草案 www.t10.org
產品特性與技術細節
www.pmc-sierra.com/storage
