如果服務器的相同數據能夠被共享，就可以節省大量的存儲資源。而后端集中存儲服務的出現使得這種共享成為了可能。
現代計算機系統越來越多地被應用在公共計算中心、數據中心和大型企業等開放環境下。這 些環境所共有的一個顯著特點是對計算機系統提供服務的種類和數量的需求具有很高的動態性和不確定性。為了滿足可能出現的峰值服務需求，這類系統通常不得不配置額外的服務資源。
American Power Conversion公司的客戶調查顯示，通常信息中心的計算資源達到其實際所需資源的4倍（即75%的計算資源被長期閑置），開放系統的容量利用率僅為40%～50%。在這樣的環境下，以資源共享的形式來滿足用戶的動態變化的服務需求就變得很有意義。一方面，當某一服務需求撤銷時，將提供該服務的計算資源和存儲資源用于滿足新提出的服務需求，能夠提高資源的利用率。另一方面，當某種服務需求出現高峰時，系統能夠?qū)①Y源集中起來應對該服務需求。而當該服務需求降低時，資源又可以重新分配給其他服務。這樣增強了系統對動態需求的適應能力，系統的健壯性得以提高。
存儲層的按需部署
為了解決上述問題，由中國科學院計算技術研究所國家高性能計算機工程技術研究中心自主研發的基于網絡存儲的新型計算環境管理系統??藍鯨服務部署系統，它在服務器層次進行資源虛擬化的同時，對存儲資源虛擬化進行了較為深入的探索。系統采用了集中式的存儲系統，將物理存儲資源虛擬化生成邏輯卷作為服務器數據的載體。在存儲虛擬化架構上，藍鯨服務部署系統采用一種新型的復合式快照算法，該算法能夠完成服務器數據在存儲設備級別上的共享，并使得系統可以在數秒鐘內將所需服務器的數據部署完畢。系統在數據共享的基礎上進一步應用了緩存共享技術，使得服務器部署用時大為縮短，使系統更適合于服務器需求動態變化的開放環境。

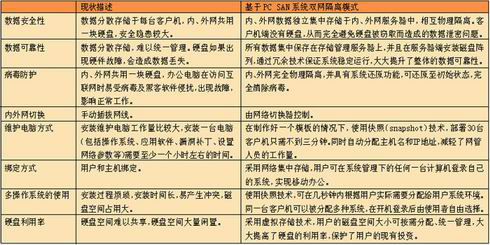

目前某保密單位雙網隔離方案和基于PC SAN系統的雙網隔離方案對比
該系統是一個滿足開放、動態環境的服務器部署管理系統。其服務器部署機制能根據應用環境對不同類型和數量服務器的動態需求，將物理服務器資源與存儲資源快速、靈活地結合為可運行的服務器供應用系統使用。藍鯨服務部署系統的服務器部署架構以底層存儲為核心，將服務器映像以網絡磁盤的形式和物理服務器進行動態綁定來完成部署工作。在存儲層次上藍鯨服務部署系統采用一種新型的復合式快照架構，并在此基礎上應用塊設備級別的緩存共享技術，使得服務器部署系統在服務器創建、再分配以及存儲空間占用等方面有顯著改進。
系統對給定的物理存儲資源和物理服務器資源進行管理，將資源整合為可運行服務器提供給應用系統。系統服務部署架構的設計目標有如下幾個方面:
服務器按需創建: 當外部系統對提供某種服務的服務器產生需求時，系統能夠根據需求創建服務器系統映像，并和物理服務器結合生成實際運行的服務器。這是按需部署系統的核心目標。
資源共享: 當部署系統所提供的某個服務撤銷時，提供該服務的服務器資源和存儲資源可以被用來提供新的（可能是不同類型的）服務。除此之外，在藍鯨服務部署系統中資源共享的含義還包括數據共享和緩存共享。即多個服務器系統上的相同數據盡量共享一份存儲資源; 在多個服務器讀取共享數據時在存儲系統中共享I/O通道的帶寬，并且使用同一份緩存。
快速部署: 系統在數秒量級的時間生成所需服務器映像，服務器能夠使用該映像啟動并快速地達到可提供服務的狀態。
系統的服務部署模型采用兩層虛擬化結構來達成上述目標。下層對存儲進行虛擬化，提供存放服務器系統映像的虛擬磁盤; 除此之外還負責完成虛擬磁盤的數據共享和快速復制，提供系統存儲資源共享和緩存共享能力。上層通過建立物理服務器和虛擬磁盤間的映射，虛擬出滿足需求的服務器節點。其映射機制使得系統能夠根據需求動態調整物理服務器節點所提供的服務，從而共享服務器資源。將上層動態映射與下層快速復制以及緩存共享結合起來，此模型能夠讓藍鯨服務部署系統具備服務器快速部署能力。
相關技術比較
近年來，關于服務動態部署的相關研究有很多，其中與藍鯨服務部署系統的研究內容比較相似的典型系統有Oceano、COD和SODA等。
Oceano是IBM實驗室提出的為多個客戶分配共享資源的系統。Oceano為每一個客戶分配一個域，基于SLA（服務品質保障協議）為每一個域提供服務。系統維護一個服務器資源池，根據每一個域?qū)Ψ?wù)需求量和種類的動態變化將服務器提供給具體的域，或者將域中的服務器回收并進行再分配。從系統功能上來說，Oceano與藍鯨服務部署系統非常類似，都是完成服務器粒度的服務動態部署。但是Oceano中的服務器在本地磁盤上安裝操作系統，當服務器提供服務的操作系統平臺改變時，需要重新安裝操作系統。而藍鯨服務部署系統中的服務器利用存儲服務系統提供的虛擬磁盤上的服務器映像啟動操作系統。當系統需要改變服務器提供的服務時，只要將服務器重新映射到和該服務對應的虛擬磁盤即可。虛擬磁盤則通過對服務模板進行快照來完成創建。因而整個更換服務器系統映像的過程可以在數秒內執行完畢。
Oceano為了保證較小的服務器部署用時，將應用程序文件分為只讀、公共讀寫和私有讀寫三類，通過AFS網絡文件服務器進行文件共享和緩存共享。而藍鯨服務部署系統所提供的是設備塊級的共享，不必對其上的操作系統和應用程序有任何理解，因此不需要為新引入的應用進行特殊處理。共享通過復合式快照建立，操作系統和應用程序的數據塊只要不被寫入就能保持?jǐn)?shù)據共享和緩存共享。
COD（Cluster On Demand）是Duck大學提出的一種集群虛擬化系統。其目的是為簡化集群管理，提供靈活、自動的集群部署和管理機制。COD維護一個物理服務器池，在這個基礎上創建多個虛擬集群。COD基于PXE Linux等網絡啟動技術完成服務器節點啟動、配置等操作，可以根據需求在虛擬集群間調配服務器節點。在自動啟動和配置方面，COD和藍鯨服務部署系統都利用了WOL、DHCP、PXE等網絡啟動技術為服務器選擇一個服務器映像。COD也支持用戶創建自己的服務器映像并作為模板進行部署。但和藍鯨服務部署系統不同的是，COD使用的是本地磁盤，沒有對存儲進行集中管理和資源共享。服務器系統映像的部署是通過網絡啟動的客戶端系統將模板直接復制到本地磁盤上來完成的，因此比藍鯨服務部署系統需要更長的服務器部署時間。
SODA（Service-On-Demand Architecture）是Purdue大學研究的在網格等開放環境下對外提供應用服務的服務按需部署系統架構。SODA基于一個服務器池，通過在單個服務器上運行多個虛擬服務器來提供服務。它并不對實際服務器資源進行管理，而是在實際服務器資源的基礎上提供虛擬服務器的按需創建和部署管理。為了在一臺服務器上提供彼此獨立的虛擬服務，SODA采用了UML（User-Mode Linux）技術在一個Linux操作系統平臺上運行多個虛擬操作系統平臺。在服務部署方面SODA采用的方法是下載服務器映像到本地運行的方式。映像的下載根據網絡情況不同需要一定時間。為了縮短服務器部署用時，映像根據服務需求被裁減到最小的程度，以減小映像下載時間和啟動時間。
而藍鯨服務部署系統的一個關鍵特性是在存儲層次上進行虛擬化，并以網絡磁盤的方式將服務器映像動態綁定到物理服務器上完成服務部署。通過在存儲虛擬化系統中應用一種新型的復合式快照算法以及在此基礎上的共享緩存算法，使系統不僅僅節省了存儲資源，也使服務器的部署和啟動時間大為縮短，提升了系統按需部署的能力。
通過試驗結果可以看出，復合式快照算法和緩存共享算法取得了很好的存儲資源共享率和虛擬磁盤的IP性能。在同時部署多臺服務器的情況下藍鯨服務部署系統部署時間的優勢更加明顯，系統具有良好的可擴展性。
按需部署的技術方案
1. 傳統應用模式現狀
隨著電子商務等一系列網絡應用的蓬勃發展，Internet正在逐漸融入到社會的各個方面。一方面，網絡用戶成分越來越多樣化，出于各種目的的網絡入侵和攻擊越來越頻繁; 另一方面，網絡應用越來越深地滲透到金融、商務、國防等等關鍵要害領域。
基于傳統的雙網隔離應用模式，存在著以下弊端:
■ 數據安全性差;
■ 數據可靠性低;
■ 病毒防護能力差;
■ 內外網切換方式需要人工的干預;
■ 多操作系統的使用、安裝與維護的工作量大;
■ 硬盤利用率較低、難以共享，硬盤空間大量閑置;
■ 用戶和主機綁定，難以實現移動辦公。
2. 雙網隔離應用模式
中科院計算所工程中心根據實際的應用需求狀況，提供了基于PC SAN系統的雙網隔離模式，可以有效地解決傳統模式下存在的問題，實現網絡、存儲和計算全面物理隔離的安全環境，滿足雙網隔離的安全要求。同時，能夠解決企業隔離網應用復雜、受限制、不易管理等方面的問題，實現雙網隔離系統的集中管理、快速部署多操作系統共存的應用環境，還能夠節省企業在信息化方面的總體擁有成本。
該方案是基于PC SAN系統的雙網隔離模式。PC SAN是一種基于網絡存儲的新型計算環境管理系統，采用全球標準的通信協議TCP/IP，將網絡中所有的存儲資源集中存儲在由高速互聯網絡連接的存儲管理服務器上，在該服務器上虛擬出多個網路硬盤映射給客戶機使用。它采用虛擬存儲技術，實現數據集中存儲、網絡硬盤按需分配，借助快照和快速部署技術，實現簡單、快速的網絡硬盤分配與軟件安裝; 通過客戶機和不同的網絡磁盤實現動態映射，使客戶機能夠按需轉換角色，更好地被動態調度并組合計算資源和存儲資源，滿足不斷變化的需求。此外，PC SAN除兼具PC機使用的靈活性和瘦客戶機的易管理、安全等特點外，還擁有其獨特的需求預約、系統還原、系統快速恢復和IP地址自動分配等功能。
PC SAN系統由PC SAN 存儲管理服務器、客戶機和iATA卡等硬件通過高速互聯網絡連接而成。

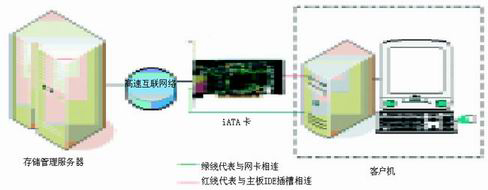

PC SAN系統物理結構如圖1所示。在此系統中:
圖1 PC SAN系統物理結構
iATA卡: iATA是類似于iSCSI的技術，它把IDE命令轉化為IP包，在IP 網絡上傳輸。iATA卡安裝在每臺客戶機上，將硬盤的IDE協議轉換成網絡協議，開機后，與經服務器分配的網絡硬盤直接掛接，映射到客戶機本地使用。
客戶機: 即普通PC機，不需要本地硬盤，每臺機器加裝一塊iATA 卡，當客戶機開機后，將經服務器映射的網絡硬盤，作為自己的本地硬盤來使用。如果原客戶機已有硬盤，仍可以將該硬盤作為系統的數據盤正常使用。
存儲管理服務器: 它由管理服務器和存儲服務器組成，為所有客戶機提供集中、統一的存儲和管理，實現網絡硬盤與客戶機或用戶映射關系的控制，并為用戶提供靈活有效的各種服務，充分利用各臺客戶機的硬件資源，完成整個系統內部運轉的監控和管理工作。

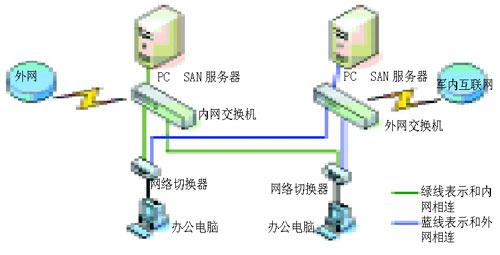

基于PC SAN系統的雙網隔離模式網絡拓?fù)鋱D，如圖2所示。除了解決數據安全性問題之外，該系統還可以提供系統的快速部署，計算環境的靈活選擇等，從而極大地降低計算機運行、維護和管理的總體擁有成本。
圖2基于PC SAN系統的雙網隔離模式網絡拓?fù)鋱D
在該圖中，由兩臺服務器(內、外網各一臺)、一臺網絡切換器和一臺交換機組成，用戶通過網絡切換器來選擇接入內、外網。其組成元素的作用說明如下:
網絡切換器: 通過機械開關，實現用戶在內、外網間進行切換。
交換機: 推薦用戶使用帶千兆網口的百兆交換機，即服務器到交換機為千兆，交換機到客戶機為百兆。
鏈接:什么是存儲按需部署？
服務器按需部署是希望通過資源共享的方式解決服務提供的問題。但隨著存儲網絡化技術如NAS和SAN的出現，更多的應用服務器采用獨立的存儲服務器提供其后端存儲服務。網絡存儲服務系統也因其能夠增強存儲可擴展性、提高資源利用率以及降低存儲管理成本而被普遍地采用。因此，對服務器部署的存儲特性進行研究，挖掘和發展適合的存儲技術來提升服務器按需部署能力具有相當實際的意義。
在服務器環境中，服務器節點的系統數據具有高度的相似性。運行同一操作系統平臺的服務器，其OS部分的數據基本都是相同的; 提供同種服務的集群節點甚至連應用程序也完全一樣。如果服務器的這些相同數據能夠被共享，就可以節省大量的存儲資源。后端集中存儲服務的出現使得這種共享成為了可能。但如何實現這樣的共享，提高服務部署系統的存儲資源利用率，這方面的技術進展還很少。
服務器按需部署系統的另一個重要問題是如何獲得較短的服務器部署用時。服務器部署用時是指服務器從需求發生至服務器部署完畢可以投入使用所經歷的時間。根據其研究結果，部署用時較少的系統在綜合性能上優于用時較多的系統。為了獲取更快速、更靈活的部署性能，許多相關研究都采用各種策略縮短部署用時。但這些策略主要是針對具體的部署系統而制定的，不能直接應用到存儲層次上。
