開始前先要準備一臺計算機作為管理節點，一般情況下為了安裝方便我們都用自己的筆記本來做管理節點，工作全部完成后再將服務器（要用DS300的那臺）配置成管理節點，方便用戶日常管理存儲。安裝Server Raid Manager 8.25，通過直連網線與DS300管理端口（eth0）連接，作為配置陣列以及監控盤柜工作狀態。在服務器上安裝ISCSI適配器，并通過網線連接ISCSI接口與DS300數據口（eth2/eth3），作為數據傳輸網絡。

    1.分別在服務器上安裝操作系統，在安裝操作系統的時候我們可以做2到7的步驟，直到安裝完成后，通過ISCSI卡帶的光盤安裝驅動程序。在系統內安裝ISCSI適配器管理軟件SANsurfer Control ix（Qlogic的iSCSI），安裝方法：打開光盤，安裝相應版本的驅動,然后按照提示安裝程序至完成。

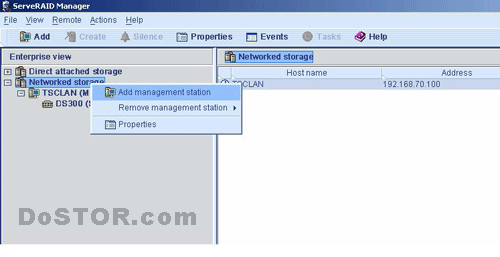

    2.打開安裝有Server Raid Manager的管理節點，我是用筆記本做的，所以在服務器安裝系統的時候就可以配置DS300了，節約時間。打開Server Raid Manager，先要添加自己作為管理節點：鼠標右鍵點擊Server Raid Manager內“Networked storage”，選擇“Add management station”，如下圖所示：

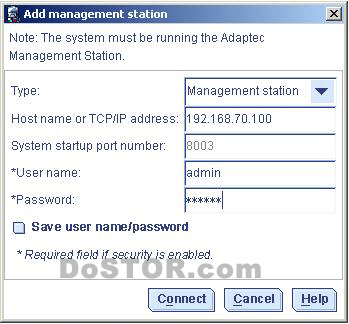

    在對話框“Add management station”內分別輸入“Type: Management station”，“Host name or TCP/IP address: 192.168.70.100”（該IP地址為本地網卡IP地址，注意與DS300管理端口IP地址在同一網段），“User name: admin”，“Password:（輸入安裝Server raid manager時設置的密碼）”，設置完成后點擊“Connect”。

   另一個Direct attached storage選項是管理服務器內部陣列的。

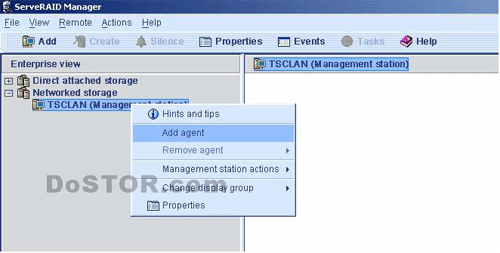

    3.管理節點添加完成后，添加網絡存儲設備DS300。鼠標右鍵點擊管理接點，選擇“Add agent”，出現對話提示框提示輸入DS300管理端口IP地址（192.168.70.123）以及Password：默認密碼PASSW0RD（大寫，O該為數字0）

    4、DS300添加完成后，鼠標右鍵點擊，在下拉菜單中選擇“Configure enclosure”。出現畫面“Configuration Paths”，提示選擇需要的配置方式，默認配置狀態為“Create logical drive in a new array”（新創建一個陣列以及邏輯盤），直接點擊“Next”。在接下來的畫面中，從畫面的左邊選擇希望配置陣列的硬盤到右邊的“Array-1”中，然后點擊“Next”。

    查看新建陣列的名稱、陣列級別、條帶大小，以及邏輯盤容量大小，無誤后選擇“Next”

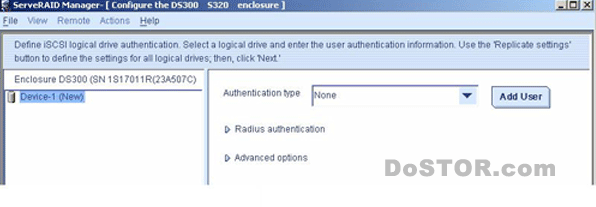

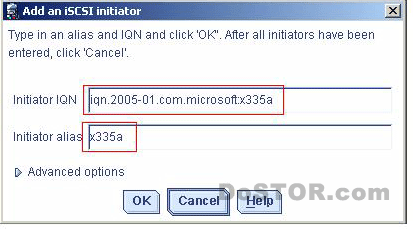

    5.接下來的畫面內添加訪問用戶。點擊屏幕下方出現的“Add User”選項，屏幕上出現對話框“Add an Iscsi initiator”，按照提示輸入相應iSCSI適配器的IQN號碼，以及適配器名字，這里的IQN號可以在ISCSI適配器管理軟件SANsurfer Control ix中得到，然后復制粘貼，號很長手輸入會很煩。

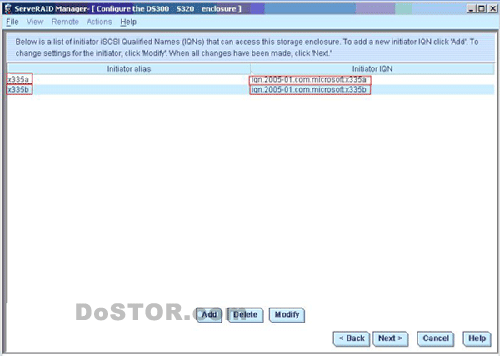

    如果有多個iSCSI卡，需要在此處都添加上。添加完成后，屏幕列出了對該陣列具有訪問控制權的initiator，然后點擊下一步：

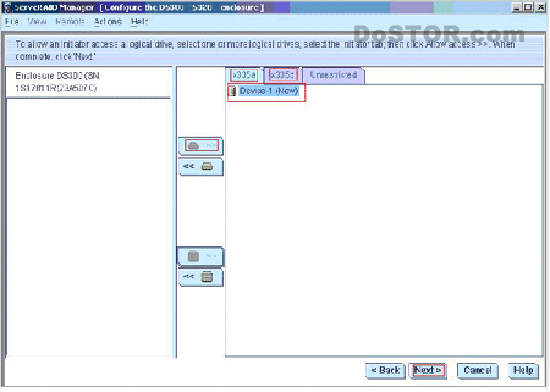

6、當用戶添加完成后，把配置完成的邏輯盤指定給用戶：注意，此處如果不是配置雙機模式，則每個邏輯盤只能分配給一個用戶：

    7、查看陣列配置的狀態，陣列級別，邏輯盤大小，以及訪問用戶數，確認無誤后點擊“Apply”，完成陣列的配置過程。

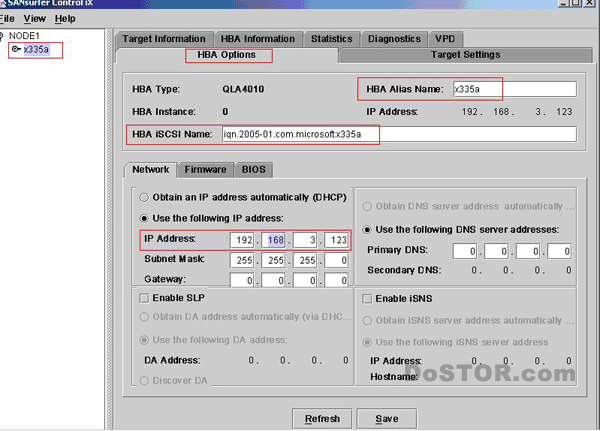

    8、打開服務器上的iSCSI管理程序SAN surfer Controlix，如下圖所示：

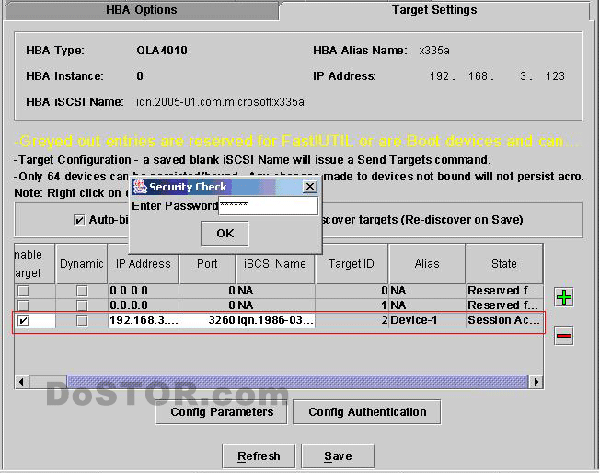

    1）首先打開“HBA Options”，在“HAB Alias Name”一欄目設置適配器IP Addresss為：192.168.3.123，使其與DS300數據端口eth3（192.168.3.53 端口號可在DS300管理界面里查看）在同一網段。DS300的兩個數據端口的IP一定要先到DS300管理界面里看一下，不一定都是默認值。port2的默認IP：192.168.2.53，port3默認IP：192.168.3.53。 設置及更改完成后，點擊保存“Save”。保存后，系統會出現“Security Check”畫面，提示輸入默認密碼“config”，密碼輸入正確無誤，系統會保存所有設置與更改。

    打開“Target Settings”界面：

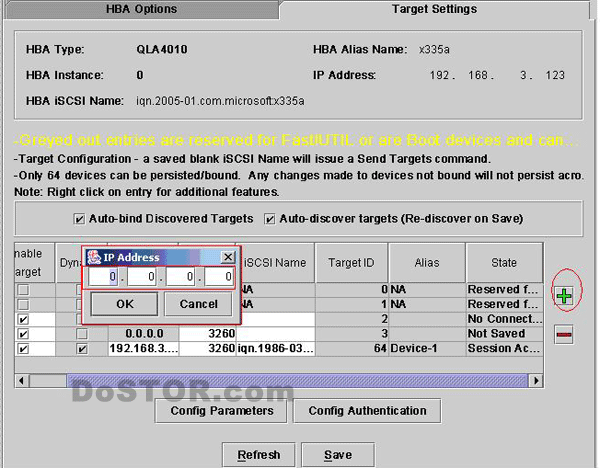

    點擊畫面右側，創建iSCSI傳輸目的地eth3端口，在“IP Adress”對話框內輸入eth3默認IP地址：192.168.3.53，然后保存該設置。

9.DS300配置完成后，在服務器端就能查看到該硬盤。Windows系統需要在磁盤管理器里格式化分區。
