一、存儲的鼻祖—-DAS

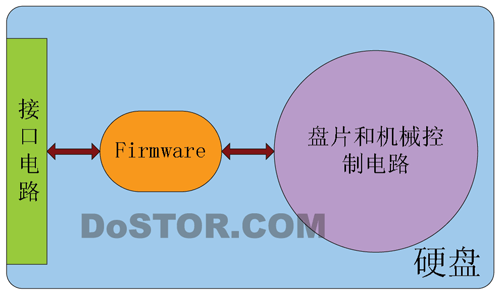

在DAS存儲中，最基本的設備就是磁盤；不管是傳統的IDE (也就是PATA) 硬盤，還是其升級版本SATA; 或者是服務器領域的并行SCSI硬盤，還是最近火爆的SAS硬盤，甚至包括高端的FC硬盤。不管采用的接口如何變化，目前其架構無外乎都可以用圖-1所示的模塊來表示。
圖-1 磁盤架構
硬盤通常有三個模塊組成：接口電路、Firware、盤片和機械控制電路。數據通過Cable到達接口電路，就是上面所說IDE、SATA、SCSI、FC接口，它完成對應協議相關物理電信號的轉換和處理，得到相關的數據和命令。通常，硬盤采用的兩種協議集：ATA和SCSI。其中IDE和SATA采用ATA協議集，而并行SCSI和串行SCSI，以及FC基本都采用SCSI協議集。為了加強接口電路的可靠性，F(xiàn)C硬盤中還采用了雙端口技術。
當數據通過了接口電路后，就由Firmware來處理，它會根據傳遞來的命令進行相關的處理，如果需要寫入數據，則還要操縱機械控制電路將它們寫入盤片。由于Firmware功能越來越強大，為硬盤加入了很多特性，比如命令隊列，磁盤緩沖，數據加密設計等。
最后數據通過機械臂寫入到盤片，由于盤片可能因為某些壞塊而導致數據丟失，或者數據寫入錯誤。目前，有一種重定向技術，來解決這種問題；例如，寫入到某數據塊錯誤 (比如LBA地址 M )，F(xiàn)irmware可以將這個塊的數據重新寫入一個專用區域塊；從而即使該塊損壞，也可以通過Mapping，將壞塊重定向到好的區域，并完成正常的讀寫操作。
可見，在硬盤存儲設備上，每一個模塊都涉及到數據安全的細節設計。
二、存儲的擴展—-NAS
2.1 基于Linux的NAS

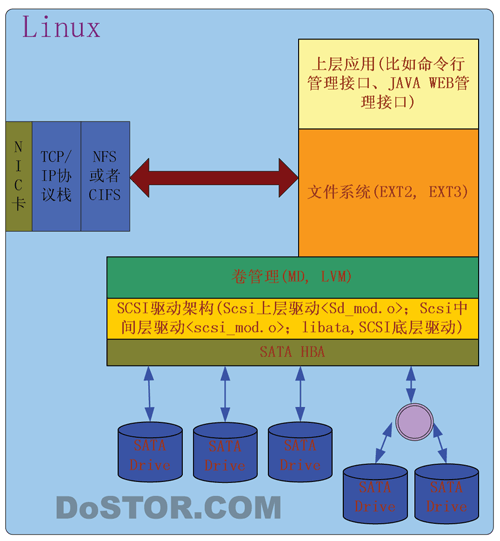

在中低端NAS領域，可以采用定制的LINUX+SATA作為平臺來進行設計，如圖-2所示。盡管SATA采用ATA協議集，但是在LINUX下由于SCSI驅動架構比IDE架構 (專門用于IDE硬盤) 擴展能力強，所以還讓SATA跑在SCSI架構下面。
圖-2 采用Linux構建NAS
在Linux下SCSI驅動架構，自下而上主要分為三層，分別是SCSI Lower Level驅動、SCSI Middle Level驅動，和SCSI Upper Level驅動。最下面是SCSI Lower Level驅動，它和系統提供的Libata模塊協作，讓各種SATA HBA能夠正常的運行，因為系統提供的Libata是按照SATA的規范來抽象出一些共有的東西，所以對于不同的SATA HBA只要去做自己相關的事情，這樣就像流水線那樣，分工明確，責任清晰，從而也更加易于擴展。
對于SCSI Middle Level驅動，它就像一個中央管理者，負責探尋下面各個SATA HBA上連接的硬盤，并向上層驅動匯報，同時將上層發下來的讀寫請求轉化為對應的某個磁盤上對應的塊讀寫操作。它就像一個調度者，負責協調上下模塊之間的動作，在整個SCSI驅動架構中扮演重要的角色。而基于最上層的SCSI Upper Level驅動，就是針對各種SCSI設備而專門設計，對于磁盤就是通常的sd_mod.o模塊。該模塊一個最直觀的功能就是向系統報告設備名，Linux系統中眾所周知的/dev/sda, /dev/sdb, /dev/sdc等設備名就是由它來完成的。
當通過SCSI驅動架構的處理，RAW設備就呈現出來；但是在RAW設備基礎上的直接構建卷和文件系統，其可靠性不高，擴展性不強，不能加入很多有特色的元素。因此通?？梢栽赗AW設備上提供一個卷管理軟件，如MD (軟件RAID), 它除了支持常規的各種RAID外, 還加入了對RAID6的支持，并且被加入到內核中；從而，使得對于MD的部署和管理更加方便。當然，也有采用基于MD的LVM， EVMS， VxVM等，它們能提供更為強大的功能。
當構建完底層的卷之后，那么就可以設計文件系統了。文件系統，說得簡單點，就是一個大管家，它把你的資料統一管理起來；例如，你不知道某張圖片放在哪個磁盤的某個位置，只需要告訴大管家，要看這個文件，那么它就會把該圖片取出來。當然，對于文件系統來說，最怕系統崩潰，所以在現代的文件系統設計中都加入了日志功能，對于Linux來說就是常用的Ext2, Ext3。
當這些基礎設施都準備好后，再加入上層的應用模塊，這樣用Linux構建的本地系統已經可以正常工作了。但是，要做NAS，就要把這個本地系統和外界連接起來，這時候NFS或CIFS就擔當起這個重要的職責的橋梁。通過這些網絡文件系統，就可以把本地的文件系統裝載到遠程去，完整地實現NAS功能。
上面所涉及到的各個模塊，在Linux下都有良好的支持，通過對Linux內核的定制，以及對各種應用程序的適當選擇就可以完成；盡管看起來很容易，但實際上在整個通路上的安全問題，是由很多底層的設計人員解決掉封裝好，所以用戶了解不到。
2.2基于Windows的NAS

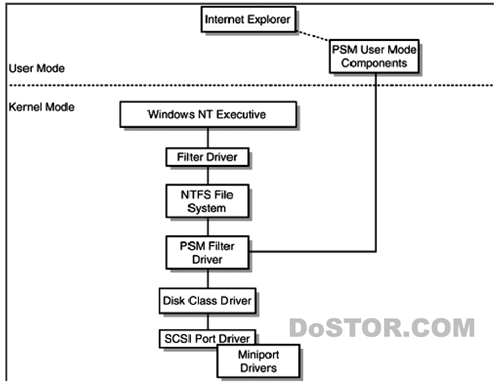

針對Linux在這方面的應用，Windows也設計了對應的NAS涉及解決方案，如圖-3所示。和Linux構建NAS對比，可以發現在架構設計上很多是相通的，畢竟操作系統的興旺發達還是從各個大牛們啃UNIX開始的。
圖-3 基于Windows的NAS設計
從圖-3中的最底層開始，其中的MiniPort Driver和Linux下的SCSI Lower Level驅動功能類似，同樣Windows中也有SCSI Port Driver來完成Linux SCSI Middle Level驅動的工作，上面的Disk Class Driver基本和sd_mod.o完成的工作一樣；
在它們之上和文件系統之間，windows放入了一個PSM Filter Driver，它和用戶模式下的PSM組件一起完成Snapshot的功能；而這些功能，可以在Linux的卷管理模塊，如LVM中完成。其上面就是Microsoft專有的NTFS，它本身也是一個日志文件系統；再加上CIFS網絡文件系統，一個基于Windows的NAS就橫空出世了。
三、存儲的貴族—-存儲網絡SAN中的陣列

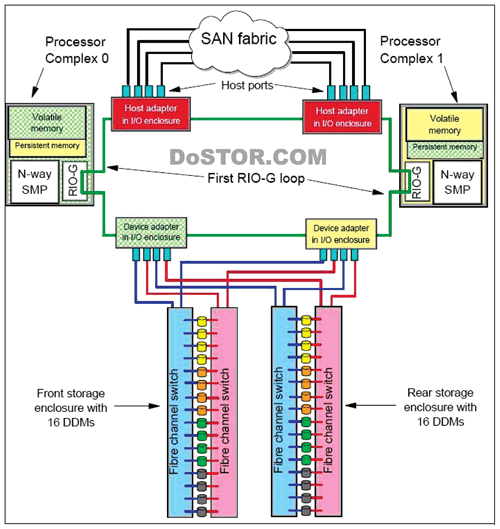

對于存儲陣列，那高貴的血統通常不是普通用戶能夠接觸得到，即使使用也是小心翼翼，倍加呵護；所以其內部架構，也倍顯神秘。圖-4就是IBM DS8000的內部架構圖。
圖-4 DS8000架構
直觀上看圖-4，它是一個左右對稱的圖，即是說將它以中軸線平分，左右兩邊幾乎是一樣的；這就是高端設計中，一個為了提高安全能力，達到高可靠性的關鍵點，防止單點故障的冗余。
然后對照從上往下看，先是接入SAN Fabric的HBA (Host Adapter)，然后數據就進入Processor Complex；經過Processor的處理，然后到達設備控制器 (Device Adapter)；在DS8000內部，采用了Fabric Switch，從而設備控制器會把數據傳送給光纖交換機，最終由它傳遞到磁盤上，注意這里的磁盤采用了雙端口技術。
換個角度來看，如果把HBA, Processor和設備控制器結合起來，它就像是一個服務器那樣；那么對于DS8000陣列，它包含服務器、光纖交換機、存儲磁盤，它本身就像一個SAN環境，只不過這個SAN是一個自封閉的環境，只留下HBA接受外面的SCSI命令。
當然EMC和HDS可能采用了不同的架構和設計方法，不過最基本的原理，都是類似的，俗話說“天下武功出少林”。
四、安全與存儲，IT的新熱點
通過上述對存儲設備組成模塊，數據移動路徑的分析，對于神神秘秘的存儲作了初淺的“故事簡介”，如果把數據在傳輸和存儲中的安全定義為廣義的安全，那么可靠性就是提高安全的關鍵。
而在存儲領域中，可靠性是隨處可見，自底而上，貫穿始終：
a) 從文件系統的日志能力和目前的熱門話題CDP；
b) 到卷管理器上的快照；
c) HBA上的多路徑；
d) 陣列上的RAID；
e) 采用NVRAM (on-Volatile Random Access Memory) 的緩沖；
f) 采用雙端口的磁盤；
但是，在加入這些安全考慮的時候，在某些情況下會帶來性能的影響，比如CDP技術，以及帶校驗?zāi)芰Φ腞AID5和RAID6等；要實現這些功能，不可避免的都需要占用處理時間，或者對存儲空間的額外占用；從某種程度上來說，安全可能會和存儲沖突，但是隨著軟硬件技術的不斷發展和提高，這種沖突將會被逐漸的減少，或者設計專門的設備來完成，比如針對RAID5和RAID6就有專用的RAID加速器，并且并非所有的應用都是對性能有無限需求。只要能夠在可以接受的程度下，保證用戶的數據安全，保證用戶數據的可靠性，滿足用戶的需求，才是真正的王道。
總之，數據天生就包含到安全和存儲兩個屬性，在以前的應用中，對這一點客戶和廠商都沒有達到將他們二者統一的觀念，將其分為兩個不同的領域來處理和對待。但是，隨著安全和存儲廠商并購的滾滾大流，隨著用戶對數據重要性認識的越來越深入，安全和存儲必將融合。
