網絡環境下，數據的行蹤
當今社會網絡技術風靡全球，“ 地球村”的概念早已不再是新詞匯。在網絡環境下，數據是如何傳輸，它是如何流動，源頭和目的地又是怎樣，圖-1展示了其基本架構。

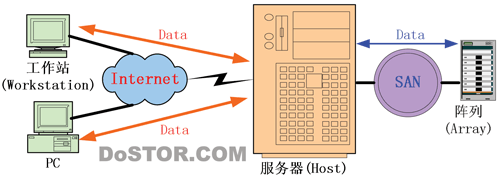

圖-1 數據的整個流動通路
通常，當個人電腦或工作站連接到網絡，并發送請求到相關服務器主機，其數據就會在Internet的高速公路上傳輸，也就是在各種路由器、交換機之間不斷傳遞，最終到達服務器主機。上世紀90年代開始興起的網絡熱潮，帶動了前端市場的發展；從而像Cisco、Juniper、華為等國際數據通信廠商的因時而出、迅猛發展，并廣為人知。
而隱藏在服務器后端操作，如何將數據放入到存儲介質的過程，卻因?yàn)槠浼夹g(shù)門檻以及宣傳力度等原因，都秘密地躲在了大眾的眼球之后。本世紀初以來， 隨著各種應用對存儲的巨大需求，存儲開始指數級別增長，像EMC、HDS、NetApp、Veritas等存儲大廠應運而出，笑傲IT江湖。
為了更加清晰地劃分出數據行蹤，可以將服務器主機作為分界線，與因特網連接部分可以稱作“數據流動前端”，而與后面存儲網絡連接部分可以稱作“數據流后端”。對于數據流動前端來說，其安全性問題，就是大家所熟知的網絡安全，本文不以它作為論述的重點，而是集中在數據流動后端的分析上。
然而數據流動后端，并非簡單地直接從服務器主機到達存儲介質，就像網絡TCP/IP分層協議那樣，它也要通過不同的處理層、模塊、傳輸設備等，而整個傳輸過程中所流經的每一層，都可能存在潛在的安全問題，這就是在存儲通路上的傳輸安全問題。
數據在服務器(HOST)內流動
數據流后端的流動，最初就是在服務器內部移動。當前，大部分服務器上的操作系統主流就是Unix、Linux、Windows，但是不管具體采用那種OS，其數據的流向都可以抽象為圖-2所示。

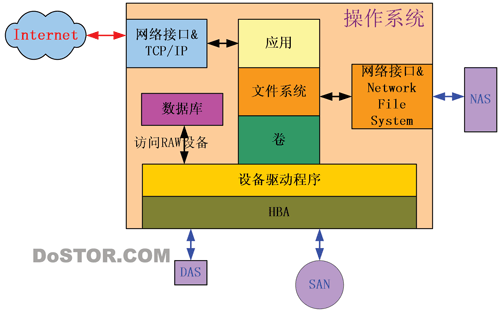

圖-2 數據在服務器中的通路
所有網絡上發送過來的數據請求通過NIC以及TCP/IP協議被發送到對應的應用上去，此時數據就正式進入了服務器上；然后數據自應用層開始，一直被傳遞到操作系統內核。然而，由于現在各種應用發展日新月異，隨著它們的膨脹其安全漏洞也隨之上升，比如針對一些郵件服務器、數據庫服務的病毒和攻擊；對于應用程序的攻擊，在PC平臺上就更為顯著了，比如QQ、MSN、WORD等應用的病毒，以及目前的各種流氓軟件都是大家深惡而痛絕之地。
通過了應用程序之后，其下層就是文件系統了。通常，到了這里存儲也就是開始神神秘秘了，因?yàn)镺S都把存儲的細節封裝的很好，對于外界來說只需要找好文件進行讀寫就可以了，非常地透明。但是，這里卻存在安全問題，常被提起的文件系統崩潰、誤刪除文件之類就出現在這個地方。因此，才出現了日志文件系統，以及基于文件系統的CDP技術。
走過文件系統，數據會被傳遞到卷管理層，卷和通常在Windows平臺上看到的分區類似，只不過卷可能是有幾個分區構成；卷基本上都是建立在由下層驅動軟件匯報的raw設備上面，有些數據庫也可以不通過文件系統和卷直接建立在這樣的raw設備上。但是單一分區構成的卷，不能提供冗余功能，一旦破壞，那么在此卷上的數據都被損壞，因此卷級的數據安全性也非常重要。從而有VxVM (Veritas Volume Manager)、LVM (Logical Volume Management)、EVMS (Enterprise Volume Management System)、MD (Linux下的software RAID)以及Windows上的動態卷技術，同時還有基于卷的快照技術(snapshot)，它們都在卷級提供了數據安全能力。
走過這些，數據最后就要到達硬件設備HBA了，通過HBA就可以訪問DAS以及SAN網絡中的存儲設備了。盡管很多HBA內建了Firmware，甚至里面就運行專門的操作系統，但是要讓HBA在OS里面運行起來，一定要加載對應的驅動程序，它們是不可分割的。而這個HBA將會提供服務器訪問存儲網絡的路徑，而這個路徑如果是獨木橋，那么就會成為數據安全的一個潛在隱患。因此設計了多路徑技術(Multipath)，它專門解決因?yàn)閱吸c(diǎn)故障造成的數據安全問題。
從整個服務器內的數據流向可以看出，數據在存儲路徑上流動中的每一個模塊都可能出現安全問題，因此在每個模塊都需要實施對應的方案來解決數據安全問題。
數據在NAS系統中前行
當服務器在文件系統層向NAS服務器發送文件處理請求，如圖-3中那樣，那么數據就會流向NAS中去。數據在NAS里面如何流動對于大部分人來說，都是一個謎。其實，從某種意義上來講，可以把NAS看著一個服務器，只不過這個服務器主要提供存儲服務，并提供文件訪問接口給外界，從而真正的外部服務器主機就通過NFS或者CIFS來訪問。

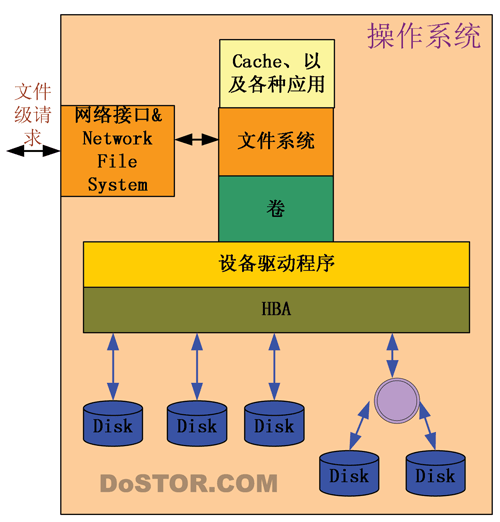

圖-3 數據在NAS中流動通路
同樣，NAS也有操作系統，比如一些定制的UNIX系統或者裁減的Linux系統，甚至采用Windows操作系統；只不過，這些操作系統都針對NAS應用做了相關的改動，將一些不需要的功能去掉，同時增強在存儲和網絡方面的功能。因此，和服務器內數據流動類似，也要經過文件系統、卷管理，以及HBA和其驅動。但是，在高端為了提高可靠性，在每個模塊都加入了相關的功能，來避免出現單點故障，同時由于是針對存儲的應用，所以管理的磁盤比較多，通常采用了RAID技術來提高數據存儲的安全性。
在采用一些比較常用的操作系統做NAS時，要注意這些OS的漏洞，否則就會出現NAS機器中病毒的事情。
數據在ARRAY（SAN環境）中的秘密
當服務器向SAN存儲網絡中的陣列發送Block請求時，數據就會通過存儲網絡導向器(Director)或者交換機(Switch)傳遞，并最終到達存儲陣列(Array)。

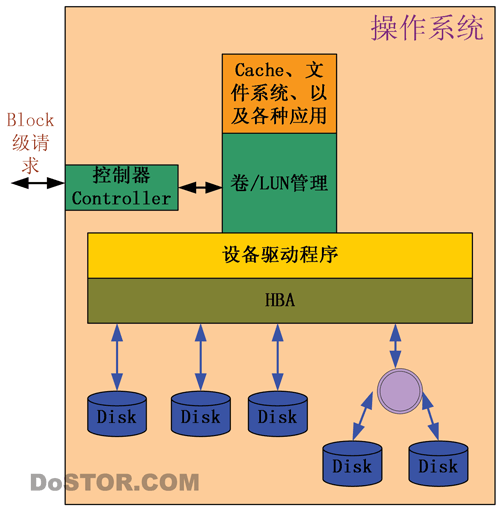

圖-4 數據在Array中流動通路
比起NAS，SAN環境中的陣列多應用在高端，所以更顯其高貴血統。從而，對于普通用戶來說，神秘的面紗更是像千層餅一樣，剝了一層又一層。其實，和NAS類似，陣列一樣也是專門為存儲設計的服務系統，它們之間最大的差別就是，陣列提供給外面的是基于控制器的Block請求，而NAS則是基于文件系統的請求。
因此，陣列的操作系統會更加集中在I/O處理性能、Cache的管理、以及對于下層卷和LUN的管理；在陣列里面，由于其數據通路主要集中在塊級模塊的設計中，為了提高該通路上的安全性，所以在塊流經的路徑上，都增加了冗余路徑，比如雙控制器、帶電池支持的Cache、陣列內建的基于卷上快照功能、以及磁盤的RAID功能。
數據的安全和存儲必將融合
目前，從國內市場的情況來看，存儲領域安全產品的應用狀況并不理想，歸納起來，影響因素主要有如下幾個方面：
a) 用戶需求并不十分迫切。在用戶的存儲環境中，把存儲網絡看作是第二網，并且默認它是安全的，與用戶最關心的可靠性、可用性、高性能等方面比較起來，安全性需求則顯得微不足道。
b) 某些安全功能的實現會造成系統性能的下降。為存儲的數據增加安全性是件好事，但是，加密會影響備份客戶端的性能，專家分析幅度通常在30%～50%之間。在沒有加密的任務之前，影響用戶備份速度的事情就已經夠多的了，因此用戶根本不希望在提升安全性的同時影響到關鍵的應用性能。此外，一旦對數據進行加密，便無法進行壓縮，這樣用戶等于把磁帶的平均容量減去了一半。
c) 成本是不可忽略的。即使部署某些安全功能對系統性能不會產生影響，成本也是不得不考慮的因素。舉個例子來說，在用戶構建一套SAN網絡設備時，如果在安全方面配備齊全，那么用戶需要額外支付的費用基本上與構建同樣一套網絡的費用相當。
d) 部署某些安全功能可能需要中斷應用。如今用戶能夠承擔的停機時間越來越少，不會因?yàn)椴渴鹉承┌踩δ芴匾庵袛嘣诰€應用。
盡管如此，從最近的存儲行業的并購潮流，如Symantec并購Veritas，EMC收購RSA，以及NetApp收購Decru，甚至連介質廠商希捷都加入了DriveTrust技術來增強數據安全性，可見越來越多的存儲廠商都在將安全技術結合到存儲產品之中。
隨著數據的重要性越來越受到大家的重視，而數據丟失或者被竊取將會帶來不可估量的損失，甚至已經通過立法來加強電子數據的安全性。其中，數據在流動的安全漏洞和可靠性也越來越突出，數據在傳輸安全和存儲安全已經得到廣泛地共識。可以相信，在數據流動的漫漫長路中，存儲和安全必然結合，這是數據的最終歸宿。
