三種解決方案舉例

根據客戶的所選擇的容災地點不同，生產中心和容災中心距離的遠近，EMC可以為客戶提供不同的容災技術方案：

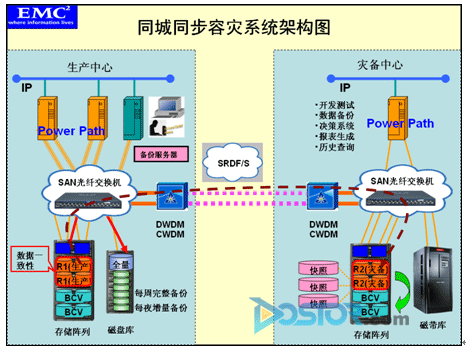

• 1. 同城同步容災方案

方案優勢：

• 同步模式可以確保兩邊核心業務數據的完全一致，而且在回切(FaiBack)時，可以實現透明的回切，無需等待災備端數據的回拷完畢就可以在生產中心啟動業務應用，大大加快了業務恢復時間，這是其它廠商無法實現的功能。用戶可以利用該方案，可以非常輕松的實現災備演練以及利用容災系統減少日常計劃性停機維護時間，滿足業務連續運營要求。
• 結合本地?cái)?shù)據復制軟件TimeFinder，用戶可以克隆生產數據或?qū)ιa(chǎn)數據執行快照。用戶可以將該份數據作為開發、測試的源數據或數據倉庫系統的數據挖掘和抽樣等功能。另外，用戶可以在災備端對災備磁盤執行同樣的功能，克隆數據可以作為災備演練的環境?？煺諗?shù)據可以作為鏈路中斷等故障時，需要數據再同步時，可以對災備數據實現二次保護。
• 在本地生產中心配置虛擬磁盤庫，可以將每日的數據備份直接備份至磁盤庫，然后利用備份軟件將備份數據自動克隆至災備中心的磁帶庫，實現磁帶數據的異地保留。同時，基于磁盤備份可以大大提高備份和恢復效率，極大縮短日常的備份窗口。

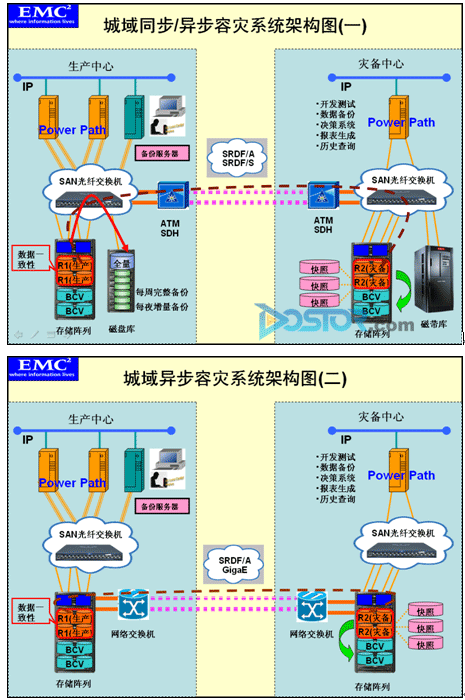

2. 城域同步/異步容災系統

根據災備地點和目前生產中心的之間的物理距離，我們建議在城域的模式下，對核心業務數據采用同步/異步保護模式。如果站點距離在一百公里之內，而且鏈路仍然采用光纖鏈路的話，考慮光纖信號的時延問題，可以對部分核心業務數據采用同步數據模式，其他數據采用異步模式。如果采用基于IP的數據鏈路，則最好采用異步方式。

方案優勢：

• 同步模式可以確保兩邊核心業務數據的完全一致，而且在回切(FaiBack)時，可以實現透明的回切，無需等待災備端數據的回拷完畢就可以在生產中心啟動業務應用，大大加快了業務恢復時間，這是其它廠商無法實現的功能。用戶可以利用該方案，可以非常輕松的實現災備演練以及利用容災系統減少日常計劃性停機維護時間，滿足業務連續運營要求。
• 異步模式可以節約帶寬的開銷和不會對應用系統的性能造成任何的影響。
• 當應用系統由于業務高峰出現性能下降的情況，可以將同步模式切換到異步模式，徹底消除數據復制對性能的影響。
• 可以利用DMX系列內置壓縮和負載均衡的GigaE卡，支持IP鏈路，降低用戶的鏈路投資。
• SRDF異步能夠根據鏈路利用狀況，自動縮短RPO的時間，換言之，也就是最大限度利用線路的帶寬。在用戶鏈路帶寬許可情況下，異步模式可以確保用戶的RPO時間維持在30秒鐘之內，提高用戶系統的業務連續性。
• 結合本地?cái)?shù)據復制軟件TimeFinder，用戶可以克隆生產數據或?qū)ιa(chǎn)數據執行快照。用戶可以將該份數據作為開發、測試的源數據或數據倉庫系統的數據挖掘和抽樣等功能。另外，用戶可以在災備端對災備磁盤執行同樣的功能，克隆數據可以作為災備演練的環境?？煺諗?shù)據可以作為鏈路中斷等故障時，需要數據再同步時，可以對災備數據實現二次保護。

實施容災所需關鍵產品

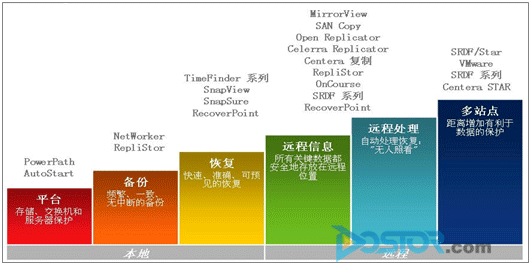

EMC有業界最廣泛、最深入的技術和最強的產品陣容，可以幫助客戶按照最嚴格的信息保護要求部署業界最完善的解決方案，為企業提供一流的業務連續性。下圖顯示了EMC實現容災方案的部分產品。

這里，我們重點介紹：Symmetrix本地復制軟件TimeFinder，遠程復制軟件SRDF；CLARiiON本地復制軟件Snapview，遠程復制軟件MirrorView、SANCopy等。

EMC SRDF 是一個高級數據復制解決方案，它提供了多種遠程鏡像功能，這些功能一般不會產生應用程序服務器額外開銷。SRDF 的體系結構為強健的業務連續性解決方案保證了最大程度的數據完整性和數據一致性。

SRDF 是獨立于主機的在線鏡像數據存儲解決方案，可將生產站點數據（源）復制到輔站點（目標）。如果生產站點無法運行，SRDF 便快速手動或自動故障切換到輔站點，使業務運作部門在幾分鐘之內便可獲得關鍵數據。數據鏡像可在兩個站點之間進行，每個站點都分別執行生產站點和輔站點的職能（稱作"雙向鏡像"）?？墒褂酶鞣N網絡作為站點間鏈接來幫助 Symmetrix 系統間的 SRDF 鏡像數據操作，輔站點（目標站點）可以位于離生產站點（源站點）幾千英里遠處。

SRDF 可保護信息，并提供全面的業務連續性，而不管是計劃的還是非計劃的停機。這一獨立于主機的在線鏡像數據解決方案在一個或多個實際分離的目標 Symmetrix 系統上復制生產站點數據。系統可放置在不同的房間、全球各地或者任何地點之間。

EMC TimeFinder 創建標準 Symmetrix 卷的鏡像 (RAID 1)，這種 Symmetrix 卷可不間斷剝離并用作獨立時間點副本，以供備份、恢復或緊急情況之用。

TimeFinder 功能包括：增量創建和恢復、瞬時剝離、一致性剝離（僅適合大型機）、一致性組、eSNAP（現用于大型機）、同步復制和瞬時恢復。TimeFinder 的功能完全通過 SymmAPI 支持，使任何第三方軟件開發商可直接將 TimeFinder 兼容性并入他們的產品。

EMC MirrorView 軟件可以在園區環境、國家/地區范圍或在全球范圍內提供高度可用的數據存儲。通過在EMC CLARiiON 系統之間保持同步或異步數據鏡像，MirrorView可為重要的業務功能確保數據可用性。MirrorView 是基于陣列的，因此它不使用任何服務器周期和LAN 帶寬。MirrorView 與EMC SnapView 軟件共同為在線數據可用性以及災難恢復提供了一種獨特的解決方案。

EMC SAN Copy 極為靈活，使您能夠配置可滿足特定業務需求的環境。SAN Copy 運行在EMC CLARiiON 網絡存儲系統上，通過"全球廣域名"和/或端口/LUN 號的組合與其他存儲系統進行通訊。數據移動在數據塊級別執行，以便可通過SAN 或WAN 進行高速拷貝。

EMC SnapView軟件允許創建生產數據的可裝載快照或完整副本克隆，使您能夠以并行方式執行測試、決策支持、調試、報告或維護，而不需要讓應用程序離線。這個過程是在EMC CLARiiON存儲陣列中進行處理，對主服務器來說是透明的，但最終產生的數據可用于任何具有適當訪問權限的輔助服務器。

廠商服務能力是關鍵

在容災系統實施和后續的演練、管理階段，EMC可以提供全面的專業服務，當然用戶也可以根據實施需求進行選擇。

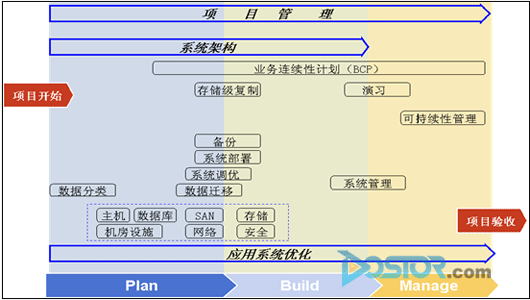

EMC在本項目實施中的工作覆蓋"規劃（Plan）"、"建立（Build）"和"管理（Manage）"三個階段，具體規劃如下圖所示：

EMC為客戶提供的咨詢、規劃、實施服務包括：詳細方案設計、業務連續性計劃（BCP）開發、機房場地建設、數據分類規劃、數據遷移設計、網絡專業設計及實施服務、主機系統設計與實施、存儲系統服務、SAN網絡設計、系統部署規劃及設計、應用優化、SRDF數據復制、數據備份設計、系統管理規劃、容災方案驗證、容災演習規劃和實施、測試及驗收、可持續性管理等。

總之，容災不是一個產品，甚至也不是一個方案，容災是一個復雜的工程，需要選擇有經驗的合作伙伴，需要自身做好經過充分的準備，才能使得容災系統真正具有可操作性，在出現異常的情況下能夠發揮應有的作用。
