問題與挑戰

 目前架構的RTO和RPO太低
 分散的多臺Windows服務器難于管理
 傳統備份致使系統停機時間太長
 操作系統恢復太慢
 AD服務器沒有容災保護
 現有帶寬難以實現異地災備
 容災中心的機房空間有限

飛康解決方案

 飛康 CDP本地保護＋異地災備解決方案

效益

 全系統全部接入，提供全面保護
 實現數據連續保護與快速恢復（10分鐘以內恢復）
 提供了各類災難的防御能力
 MicroScan專利傳輸技術，極大節省帶寬需求
 實施簡單，演練靈活
 圖形化的統一控制介面，實現輕松管理

為了實現交易網和辦公網的全系統異地災備，實現網上交易前置系統、報盤系統、核心用戶數據庫、辦公系統、直銷系統等多個子系統的統一災難防御體系，基金公司計劃在廣州和深圳之間建立異地災備系統。用戶現有的系統中存在FC SAN系統、IP SAN系統、NAS系統等多種存儲架構，存在Linux、Solaris、Windows等多類型操作系統和不同的災備策略要求，存在NAS和SAN的整合系統，而且異地災備的線路只能基于現有的4M帶寬。因此，對災備系統的技術路線要求為：最少占用傳輸帶寬（應基于現有線路，并留有余量）；支持混合存儲協議；支持異構存儲設備（生產中心和容災中心）；圖形化、易操作的災備管理方式；靈活的災備演練體系；多應用有不同的災備復制策略，同時，容災系統的實施不能影響生產中心。

整合NAS和SAN，實現本地和異地的低帶寬快速恢復機制

根據用戶的技術要求，飛康公司設計了以飛康獨有的CDP快速恢復技術為基礎的基于各種災難和數據丟失狀況下的系統快速恢復體系，以防止發生災難性事件對在線生產數據造成的損失。飛康公司在生產中心部署了2臺CDP管理器形成高可用架構，提供本地各子系統的統一存儲，并提供FC和IP以及NAS的存儲接入服務。在遠程的容災中心部署1臺CDP管理器，和廣州之間通過2根2M的SDH鏈路以IP的方式連接。在生產中心和災備中心分別部署1臺20TB磁盤陣列為飛康CDP管理器提供存儲空間，通過IP SAN和FC SAN整合部分服務器存儲，實現NAS和SAN的存儲整合。部分系統通過DiskSafe實現系統和應用的連續保護，滿足生產中心本地快速恢復要求。由本地向異地采用連續數據復制的模式，并且周期性的自動產生數據卷的時間點快照（飛康CDP技術支持多達255個自動快照機制，能夠在本地或異地瞬間故障的系統）。復制采用了飛康公司的專利傳輸技術MicroScan技術，只占用1/2的帶寬，傳輸效率極高。整個實施在1日內即快速完成。

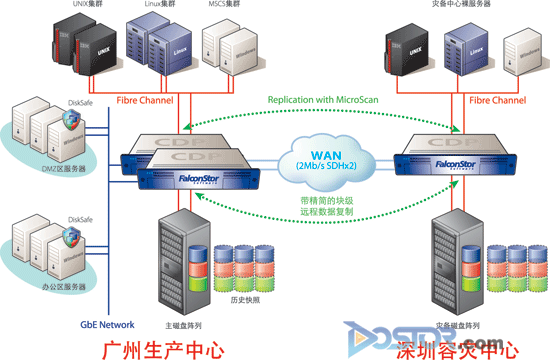

基金公司CDP災備架構圖
