虛擬磁帶柜（Virtual Tape Library，簡稱VTL）是近年來興起的眾多磁盤備份（Backup to Disk）解決方案中，最受矚目的一項，雖然VTL問世的時間不過兩年多，在國外卻是相當熱門的產品，從市場面來看，主要的儲存設備供貨商都開始開發VTL產品線，包括外接式磁盤儲存系統的幾大知名廠商Infortrend等以及多家磁帶儲存設備大廠。
相較于國外的炙手可熱，VTL在國內的知名度并不高，對大多數企業IT人員來說，VTL仍是陌生的名詞，真正了解這項技術以及所能帶來效益的人并不多。事實上已經有不少?gòu)S商在國內市場推出VTL，也有用戶導入VTL的成功案例，我們將在這期的企業采購特輯中一一介紹。
VTL的三種類型
目前市場上的虛擬磁帶柜依照架構不同，大概可以分為三種類型：磁盤陣列型（Disk Array Based）、應用服務器型（VTL Appliance）、備份軟件型（Backup Software）。
磁盤陣列型
顧名思義，它是以磁盤陣列為基礎發展的虛擬磁帶柜，透過內建于磁盤陣列控制器（RAID Controller）內的虛擬軟件，將儲存空間仿真成磁帶柜具備的所有特征。這類型的虛擬磁帶柜用戶以大型企業為主，采用光纖信道主機接口，支持FC SAN儲域網絡環境，儲存容量通常在數十TB以上，有的甚至可達上百TB。

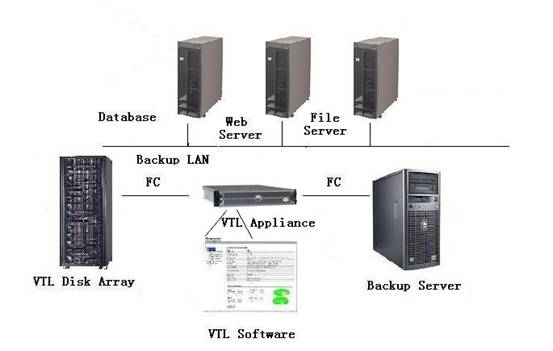

應用服務器型
透過安裝在PC服務器上的虛擬磁帶軟件，將服務器內的硬盤，或是可被服務器控制的外接磁盤陣列，做為存放備份數據的虛擬磁帶空間。由于軟件架構在標準的x86平臺和Linux操作系統上，成本相對較便宜，而且儲存裝置的限制較低，只要服務器支持，可以采用任何SCSI或光纖信道接口的磁盤陣列，與備份服務器端可以藉由SCSI、iSCSI或光纖信道等傳輸接口相連，部署應用上較有彈性。這類型產品相當多，國外有Maxxan SVT 100、Diligent VTF Open，國內也有精業、耐特普羅等系統整合廠商推出軟硬件合一的虛擬磁帶柜。

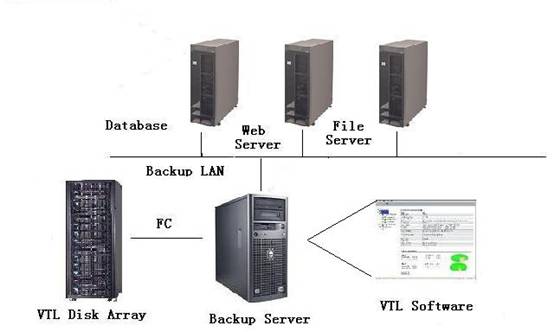

備份軟件型
直接將虛擬磁帶功能整合至備份軟件內，目前僅有Bakbone NetVault支持這項功能。由于純粹是依靠軟件來達成仿真磁帶的目的，運用上相當具有彈性，不但沒有最大容量限制，可仿真的磁帶柜數量、磁帶數量與每卷磁帶容量也都是無限的，只要儲存空間足夠，亦不限定需采用何種廠牌的儲存系統，不過這類方案的限制是無法和其它廠牌備份軟件搭配使用。
從技術上來看，或許有人會質疑VTL存在的必要性，理由是純粹要提升備份/還原速度的話，硬盤對硬盤（Disk to Disk，簡稱D2D）的備份就可以作得到，虛擬化的意義是什么？事實上VTL的好處不光只是在效能，更重要的是在成本與管理兩個層面。
VTL基本知識介紹和技術發展趨勢
為能在主機的操作系統底層以磁盤空間仿真出可被視為實體的虛擬設備，多數的VTL產品都是透過仿真實體磁帶設備響應系統指令的方式，來使系統認為響應的是一臺實體磁帶設備。
以儲存設備常見的SCSI接口來說，由于系統是與驅動接口或API溝通，而不直接面對SCSI裝置，因此只要仿真程序能在與系統溝通時「騙」過驅動接口，就能將某一類型的SCSI裝置仿真成另一類型的SCSI裝置，如把硬盤仿真成光盤等。
以仿真SCSI指令響應的方式來虛擬SCSI裝置
SCSI裝置與主機溝通的方式則是透過所謂的SCSI指令（SCSI Commands）來進行。如當某SCSI裝置接上系統，并安裝好驅動程序后，應用程序或操作系統就可透過ASPI驅動程序或功能相似的API送出「INQUIRY」指令，要求該SCSI裝置傳回本身的信息。透過SCSI裝置響應訊息中裝置型態碼（Peripheral device type）字段的數值，系統即可得知該裝置的類型。所以只要VTL軟件能模仿實體磁帶裝置響應系統的SCSI指令格式，將磁帶響應的裝置型態碼送回給系統（如在ASPI中磁帶設備的裝置型態16位代碼是01h），就能使系統將VTL視為實體的磁帶裝置。
不過這只是單就系統辨識SCSI裝置的部分，由于不同的SCSI裝置間的SCSI指令有所差異，如磁帶機有倒帶（REWIND），光驅有撥放音樂（PLAY AUDIO）指令等，因此當以硬盤仿真這些裝置時，光是騙過驅動接口是不夠的，仿真程序本身也必須能夠提供相應于被仿真裝置的完整指令，才能確保虛擬出來的裝置能夠正常動作。
由于SCSI指令都是以指令描述塊（CDB，Command descriptor block）的格式來表示，因此仿真軟件的關鍵就在于收到主機送來的CDB后，是否能正確的提供與所欲仿真裝置相同的CDB響應。
理論上只要VTL響應CDB的方式與真的磁帶機一樣，則在應用程序看來，VTL就等同于像是一臺真的磁帶機般在執行動作。
由于SCSI的使用環境限制大、擴充性也較小，因此實際上的VTL解決方案都是透過光纖信道（FC）或iSCSI來實現。我們以iSCSI架構的VTL為例來作一說明：
iSCSI是將SCSI指令封裝在TCP/IP的封包中，可允許IP主機透過TCP來存取儲存設備，在IP網絡中實現SCSI指令的傳輸與操作，因而在iSCSI的指令封包（PDU）中也封裝有SCSI的指令描述塊CDB，因此基于iSCSI的VTL仿真程序也就可以依照前面所述的方式，仿真實體磁帶裝置響應CDB的方式，來使iSCSI主機判斷VTL為依真正的磁帶設備，VTL仿真程序會依照所仿真的磁帶類型、規格，以映像（mapping）方式對應磁盤與磁帶的存取區塊，當iSCSI主機要求讀取磁帶上特定區塊的數據時，VTL軟件就能透過映像把磁盤上相應的區塊取出，送回給主機。
SCSI指令支持完整與否是虛擬裝置的關鍵
比較麻煩的是在SCSI規范中除標準指令外，格式中還保留有讓供貨商自行定義的部分字段，不同廠商的設備都會有各廠商自行定義的指令，因此VTL軟件必須保存有各式磁帶設備的完整SCSI指令與參數，針對不同廠商的磁帶設備準備不同的SCSI指令，才能確保在仿真不同的磁帶設備時，能正確的運作。
以仿真SCSI指令響應的方式來虛擬SCSI裝置
SCSI裝置與主機溝通的方式則是透過所謂的SCSI指令（SCSI Commands）來進行。如當某SCSI裝置接上系統，并安裝好驅動程序后，應用程序或操作系統就可透過ASPI驅動程序或功能相似的API送出「INQUIRY」指令，要求該SCSI裝置傳回本身的信息。透過SCSI裝置響應訊息中裝置型態碼（Peripheral device type）字段的數值，系統即可得知該裝置的類型。所以只要VTL軟件能模仿實體磁帶裝置響應系統的SCSI指令格式，將磁帶響應的裝置型態碼送回給系統（如在ASPI中磁帶設備的裝置型態16位代碼是01h），就能使系統將VTL視為實體的磁帶裝置。
可結合磁帶備份，保障既有投資
首先是在成本方面，雖然幾乎所有的備份軟件都可以支持Disk Staging（或稱為Disk to Disk to Tape，簡稱D2D2T）功能，不過導入時必須連帶變動整個備份系統架構，備份的程序、組態、政策也必須隨之改變，在管理方面，備份軟件和備份政策的設定管理上較為繁復，如果要落實自動化備份和提升備份流程管理質量，MIS人員勢必要投注較多的心力學習，整體投入成本必然會增加不少。
相較之下，導入VTL就簡單多了，由于備份服務器會將VTL視為真實的磁帶柜，部署時完全不需更動原來的信息系統架構，備份程序、組態、政策也可維持原樣，對MIS人員來說，備份/還原效能和備份質量提高，管理上的負擔卻不會增加。原本的磁帶機/柜可以接在VTL后端，同樣可以做到D2D2T的階層式備份，保障備份設備的投資。對于原本采用舊型磁帶機備份而空間不夠的用戶，可以考慮采取VTL配合自動上帶機（Auto Loader）的解決方案，成本絕對會比采購單一臺大型磁帶柜來得劃算，而且還有提升備份/還原效能的附加價值。
VTL部署容易，無需學習新技能
運用高速、大容量的磁盤陣列來改善傳統備份機制的缺點，已經是大勢所趨，各種基于磁盤開發的新興備份技術眾多，產品更是五花八門，如何選擇合適的解決方案是一大課題。如果你希望運用磁盤備份來改善備份還原速度，解決備份窗口過長的問題，又不想舍棄原有的備份策略和程序，VTL是相當合適的選擇。
VTL的部署管理相當容易，由于備份服務器會將VTL視為是一臺真正的磁帶柜，而且可以自行設行磁帶柜的型號和磁帶格式，幾乎對既有的系統架構不會有任何影響，在管理上也相當方便，由于VTL都采用簡單的圖形管理接口，需要設定的步驟并不多，不會造成管理上的負擔。
不過VTL并非沒有缺點，首先是硬盤和磁盤陣列并不具備可移植性，無法像磁帶般可以離線存放至其它地點，雖然有廠商運用IP網絡復制的方式，讓VTL也能作到異地備援，但畢竟成本較高。此外，目前主流的備份軟件，授權方式都是按磁帶機數量來收費，VTL雖然可以仿真多組磁帶機，授權費必須等同實體磁帶柜來計價，可能會因此增加用戶的成本，所幸目前新推出的備份軟件，像是Symantec Veritas Backup Exec 10d、CA ARCserve Backup 11.5，都已經改為按備份容量計價，對使用者而言是一大利多
VTL與磁帶庫、磁盤備份的對比
磁帶的問題－速度慢、可靠度低
「有備而無患」早已是信息管理人員的基本觀念，在部署與管理任何信息服務時，備份必然是要納入的重要環節，不過執行備份工作時，必然會對應用程序的運作造成影響，有時候甚至必須讓?xiě)?yīng)用程序暫時停止服務一段時間，備份才能順利進行，這段因備份工作導致的服務中斷時間稱為備份窗口（backup window）。
為了避免系統的正常運作受到影響，系統管理者多半會利用夜間或假日等離峰時間進行備份，然而隨著數據量不斷膨脹，備份所需的時間越來越長，許多人發現如果繼續使用傳統的磁帶備份方式，備份速度實在太慢，已經不能在既定時間內完成工作。
另一方面，磁帶的可靠度也是備受質疑的，用過磁帶機的人都知道，磁帶有三怕－怕潮、怕摔、怕強磁。潮濕的環境容易使磁帶發霉，若要長期存放必須置于恒溫恒濕的磁帶箱內；現今磁帶的磁錄密度都相當高，一旦不慎從高處摔落地面，就會導致磁頭定位不準，讀取不到數據；磁帶不能接近強力扇區更是基本常識，被磁化的磁帶經常是導致還原失敗的原因。長時間存放的磁帶必須按時回帶，磁帶機的讀寫頭也得按時清洗，確保萬一需要復原時，磁帶能正常被讀取。
以磁盤備份為基礎衍生的技術
雖然磁帶有這么多的問題，由于磁帶可以離線保存，又是單位成本最低的儲存媒體，堅守?cái)?shù)據最后一道防線的地位不曾動搖。直到近幾年來，低價、大容量的ATA硬盤開始盛行，由于硬盤的存取速度快，加上在RAID保護之下，可靠度也相當高，企業用戶不約而同開始思考，利用硬盤取代部份磁帶功能可能性，在需求的帶動下，市場上吹起一股磁盤備份的風潮，儲存供貨商紛紛推出各種基于磁盤的備份解決方案，虛擬磁帶柜（Virtual Tape Library，簡稱VTL）是其中之一。
虛擬磁帶技術的起源相當早，在過去大型主機時代，就已經有利用硬盤取代磁帶來增加備份效率的概念，不過由于當時的硬盤容量小，價格也相當昂貴，僅有少數廠商推出專門給大型主機使用的虛擬磁帶柜。直到兩年多前，磁盤備份方案開始嶄露頭角，廠商們才開始紛紛推出針對開放平臺設計的虛擬磁帶解決方案。
虛擬磁帶的技術原理并不復雜，說穿了就是運用儲存虛擬軟件，將備份服務器連接至磁盤空間的SCSI訊號，仿真成磁帶機的表述格式，「欺騙」操作系統和備份軟件，誤以為連接到的是一部實體的磁帶裝置。早期虛擬磁帶方案只能仿真單機，稱為VTD（Virtual Tape Drive），隨著技術逐漸成熟，已經能夠「模仿」大型磁帶柜的多組磁帶機、機械手臂（Robotic）、磁帶條形碼（Barcode）、循環換帶等完整功能。
VTL產品的采購建議
VTL興起的時間雖然不長，產品種類卻不少，有意導入VTL的企業，應從備份資料量、要求的服務等級（SLA）、現有的系統架構與人力、預算等多方面加以考慮。
備份數據量在10TB以上并持續成長的企業，并已經建置好完整的SAN儲域網絡環境，應以技術力量雄厚的廠商的VTL為首選，雖然價格較高，由于儲存系統皆采用高階的光纖磁盤陣列，效能和可靠度相當高，容量的延展性也比較大。如果備份數據量在2TB以上，建議采用整合VTL軟件與PC服務器的解決方案，這類型產品的價格約在30萬至80萬元之間，傳輸接口除了光纖信道之外，通常也支持SCSI或iSCSI接口，用戶可以自行添購硬盤或外接磁盤陣列，部署應用的彈性較高。
