（一） 什么是數據快照

SNIA（存儲網絡行業協會）對快照（Snapshot）的定義是：關于指定數據集合的一個完全可用拷貝，該拷貝包括相應數據在某個時間點（拷貝開始的時間點）的映像?？煺湛梢允瞧渌硎镜臄?shù)據的一個副本，也可以是數據的一個復制品。

AS1000G2光纖磁盤存儲系統中Snapshot的具體實現是：采用即寫即拷貝（copy-on-write）設計，創建一個卷基于時間點的邏輯映像，創建過程幾乎瞬間完成。

AS1000G2光纖存儲系統快照有如下特點：

1) 基于時間點的卷映像，采用即寫即拷貝的方式，集成在存儲管理軟件GUI管理界面中，操作非常直觀簡便；

2) 每個卷支持4個Snapshot，每個系統支持1024個Snapshot；

3) Snapshot卷可讀可寫可復制也可以做為備份源；

4) 對Snapshot卷進行寫操作時，數據被寫在倉儲卷，可以提前設置倉儲卷寫滿之后的處理方式，有兩種選擇，一是對源卷的寫操作失敗，二是Snapshot作廢

5) 系統默認設置倉儲卷容量為源卷容量的20%，也可以在創建倉儲卷時手動設置其大小，不得少于源卷容量的20%，可以大于源卷容量；若在使用過程中，發現倉儲卷容量仍不夠用，可以利用AS1000G2的動態卷擴展功能對倉儲卷進行擴容。

6) Snapshot功能是AS1000G2存儲系統管理軟件的一個高級功能，使用前需要License激活。

（二） AS1000G2數據快照的實現原理

AS1000G2光纖磁盤存儲系統利用“copy-on-write ”（即寫即拷貝）設計來實現Snapshot，如果源卷沒有數據變化，Snapshot卷僅作為指針表，所有對源卷的讀操作還是直接從源卷上讀取，若源卷有數據變化，則將變化的數據有序的寫入倉儲卷，并修改Snapshot卷的指針。下面以圖解的方式簡單介紹Snapshot的過程。

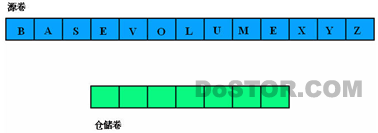

圖（一）給出了在執行Snapshot之前源卷和倉儲卷的狀態。需要指出的是，在創建某卷的Snapshot時，需要同時創建一個倉儲卷，倉儲卷容量至少為源卷容量的20%。


圖（一）

圖（二）表示執行對源卷的Snapshot，Snapshot卷實際僅僅占用了很少空間，它是一個指針表，而不是真正的數據卷。


圖（二）

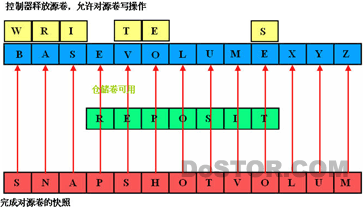

圖（三）表示快照卷建立了與源卷對應的指針，已經完成了對源卷的快照。值得一提的是，快照雖然是瞬間完成，但是Snapshot卷是不斷變化的，一旦源卷有新的數據寫入，Snapshot卷（指針表）將被更新，改為指向原始數據的位置。


圖（三）

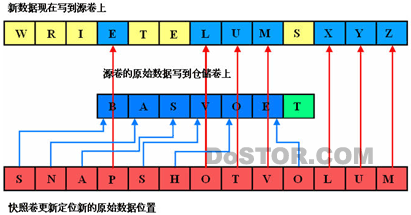

圖（四）示出了快照卷更新，重新定位到新的原始數據位置。源卷中被覆蓋的原始數據被存放到了倉儲卷，所以Snapshot卷中的指針也重新定位為到了倉儲卷，形象的體現了即寫即拷貝（Copy-On-Write）的工作過程。


圖（四）

（三）AS1000G2的數據快照可以實現哪些應用

在AS1000G2光纖磁盤存儲系統中Snapshot的典型應用有以下兩種

1) 備份應用

AS1000G2存儲系統支持不中止數據訪問的情況下進行離線備份。例如現在要對一個正在應用的數據卷進行備份，但要求備份過程中該數據卷仍然在線并允許用戶進行讀寫操作，這時就可以利用AS1000G2存儲系統的Snapshot功能，先創建該數據卷的Snapshot，因為Snapshot的創建過程幾乎瞬間完成，然后把Snapshot卷作為備份源，執行備份操作，備份完成之后，就可以刪除Snapshot卷，在整個備份過程中，應用數據卷的讀寫幾乎不受任何影響。

2) 應用測試

應用Snapshot可以快速創建測試環境，利用Snapshot可寫的能力可提供快速的應用測試環境。例如生產系統需要安裝新的應用軟件、更新版本等，需要測試穩定后才能投入正式運行，這些測試往往是基于生產系統數據卷的復制卷進行的，創建Snapshot卷所用的時間比創建數據卷的完全物理復制花費的時間要少很多，而Snapshot卷同樣可以被分配給測試卷進行操作。

（三）在AS1000G2中如何使用數據快照功能

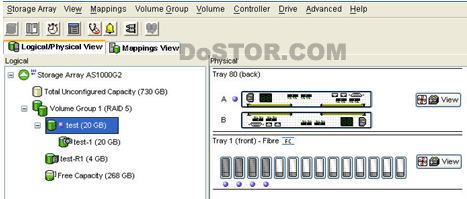

AS1000G2光纖磁盤存儲系統的Snapshot功能使用非常直觀簡便，只需在GUI界面（如右圖所示）中執行以下幾個步驟：

1． 激活Snapshot功能；

2． 創建倉儲卷以及Snapshot卷；

3． 把Snapshot卷映射給主機用作備份源或者應用測試等

一旦激活Snapshot功能，存儲陣列的性能會受到即寫即拷貝到倉儲卷活動的影響, 因此當不需要snapshot卷時, 可以選擇禁用（disable）, 重新使用, 或者刪除snapshot卷。禁用（Disable）就是中止即寫即拷貝的活動，保留Snapshot卷和倉儲卷原封不動；重新使用（Reuse）是創建源卷的基于重新使用時間點的映像，這比重新創建花費的時間短；刪除（Delete）指的是完全刪除snapshot卷以及相關的倉儲卷，這時如果需要重新激活源卷的倉儲卷，則必須重新創建。可以根據不同的需要來選擇處理方式。

另外，在AS1000G2光纖存儲系統中，也可以選擇采用編寫腳本的方式來執行Snapshot功能。

（四）總結

AS1000G2光纖磁盤存儲系統提供了直觀易用的Snapshot功能，可以幫助用戶實現在不中止應用數據的情況下進行應用數據的離線備份，可以實現數據的快速恢復功能，也可以利用其Snapshot卷可寫的功能，快速建立與生產環境相同的測試環境，為應用測試以及培訓等提供便利。Snapshot功能搭配數據卷復制功能使用，可以提供更為廣泛的數據應用，比如更深層次的應用測試以及數據挖掘等。

附：本文涉及到的名詞：

快照卷（Snapshot Volume）：一個基于時間點的邏輯映像，在邏輯上等同于一個完整物理拷貝，是一個指針表，并非實際的數據卷，占用空間極少。

源卷（Base Volume）：創建snapshot 的源卷。

倉儲卷（Repository Volume）：源卷上的數據變化時，把要被覆蓋的數據塊寫到倉儲卷中。
