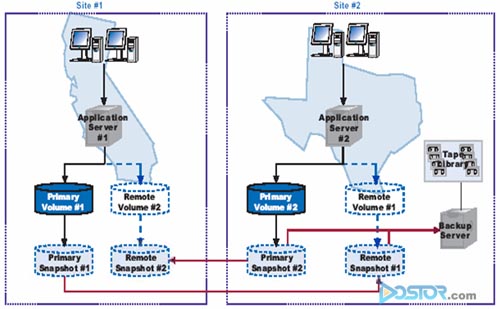

iSCSI磁盤陣列作異地復制或容災工作原理圖

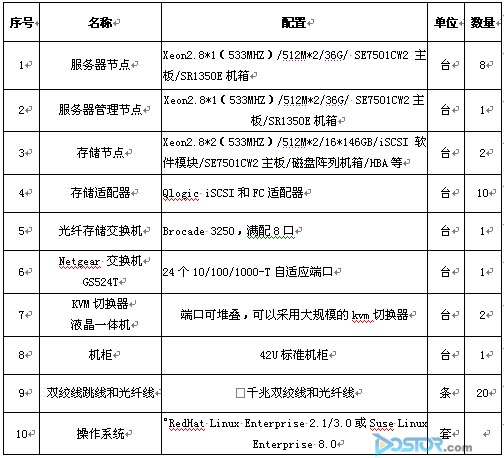

服務器節點：

采用雙路Xeon 2.8 G或以上1U機架式服務器，內存５１２M, SCSI硬盤73 GB。

測試節點數推薦采用12個。最低可以采取3個的基本配置，不過3個節點作為性能演示，效果不是太明顯。所以我們采取8個服務器測試節點的方案。

服務器管理節點：

采用雙路Xeon 2.8 G或以上機架式服務器，內存５１２M，SCSI硬盤73GB。用這個服務器管理節點來管理和配置整體存儲應用解決方案。

存儲節點：

考慮到作存儲集群和存儲軟件功能模塊的演示和性能測試，計劃開發兩套iSCSI磁盤陣列進行配合。配置采用高端的雙路Xeon 2.8 G或以上機架式存儲柜平臺，內存1GB，16塊146GB硬盤，加上國外知名飛康公司的iSCSI軟件和存儲管理軟件模塊。

存儲適配器：

部分服務器要配置壹?jí)KiSCSI HBA卡，用來連接網絡交換機搭建IP-SAN架構，還有部分服務器要配置壹?jí)KFC HBA卡，用來測試iSCSI磁盤陣列與FC-SAN的性能比較和兼容性。

光纖存儲交換機：

配置壹臺16口以上的光纖存儲交換機，用來連接服務器和存儲設備，并進行測試iSCSI磁盤陣列與FC-SAN的性能比較和兼容性。

網絡設備：

我們推薦使用Netgear 交換機GS524T 進行千兆網絡數據交換，并采用網線綁定的功能進行測試，而且采用服務器集成網卡，可觀察整體網絡負載和數據流量，采用這種方案可作負載均衡的測試。

顯示設備：

推薦采用KVM，鍵盤、鼠標、顯示器接口和液晶顯示器一體機，使整個機器看起來作為一臺整體，進行統一管理和切換。
