VTrak M500i產品正面圖
VTrak M500i產品正面圖

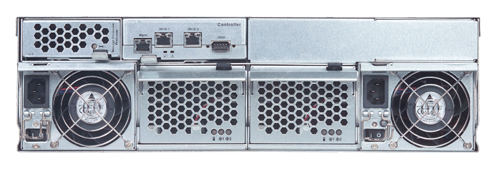

VTrak M500i產品背面圖
VTrak M500i采用防震設計，各部件固定到位。

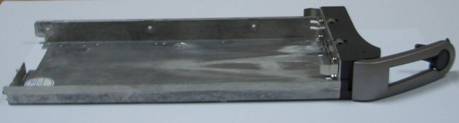

磁盤托架為鋁合金材質，且兩邊檔板采用不等高度設計，保證形成空氣對流；更有利于磁盤散熱。
為了讓廣大用戶更深入的了解，DoSTOR特意對Promise VTrak M500i進行了性能測試，由于此次測試只是基于對實際業務的模擬環境中，所以得出的數據僅作為參考數據，各種不同的應用環境中的實際數據還需用戶親自體驗。

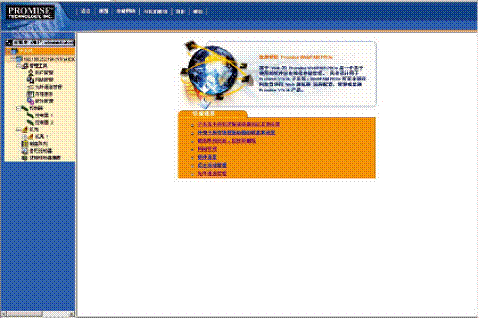

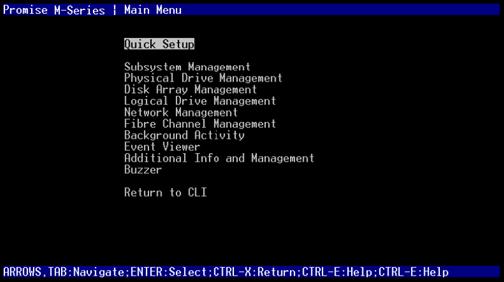

Vtrak M500i的連接方式與管理界面是目前市面通行的幾種方式。支持兩種連接類型的管理方式：串口連接方式、以太網連接方式；串口連接方式提供兩種管理界面：命令行管理界面、字符菜單管理界面；以太網連接方式提供了兩類管理界面：Telnet 管理界面、Web 管理界面，其中Telnet管理界面與串口管理界面一致，也提供命令行和字符菜單兩種管理界面，兩種管理界面可以自由切換。
管理方式均支持安全用戶口令認證管理，Telnet 管理可以自行設定端口號，Web 管理可以自行設定端口號，Web 管理支持SSL 的安全連接方式。Vtrak M500i 可以設定同一時間最多的管理連接數量（默認是4 個），另外，最高級別的管理用戶可以手工殺掉其他的管理進程；
管理用戶設定管理測試
Vtrak M500i 產品提供了多個不同級別的用戶組類型，使用者可以根據需求自行創建用戶，并指定用戶的管理權限。對于用戶類型，Vtrak M500i提供了如下幾類：
在Vtrak產品的管理界面中，Super級別的用戶可以清楚地看到其他用戶的登陸狀況，同時可以將其他用戶的進程強行殺掉。

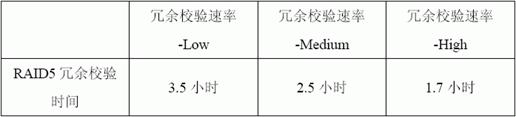

磁盤陣列RAID 冗余校驗速率設定測試：
支持RAID是 VTrak M500i的一個重要特色，所以，這里我們也對磁盤陣列RAID冗余校驗速率設定進行了測試。當然，我們得出的測試數據為相對數據，在冗余校驗過程中主機仍在對磁盤進行I/O讀寫。
磁盤陣列管理鎖定功能測試：
Promise Vtrak 系列磁盤陣列提供了多個管理界面，多個管理界面可以同時對磁盤陣列進行設定管理，這樣就可能會造成多個管理員同時設置一臺磁盤陣列，而造成設定參數混亂。針對這個可能存在的問題，Promise Vtrak M500i提供了管理鎖定（Lock）功能，當前管理員對磁盤陣列進行鎖定時，其他管理員不可以對磁盤陣列進行設定，直到當前管理員退出管理、所設定的鎖定時間已過或手工解鎖！
經過實際測試，該功能有效、工作正常。
磁盤陣列RAID 硬盤容量強制匹配功能設定：
Vtrak M500i為用戶提供了一個可選的磁盤陣列功能-Coercion，通常創建的RAID 容量是以該RAID 組中最小容量的物理硬盤的容量來進行計算的，如果我們使用創建RAID的物理硬盤，在使用過程中出現一顆物理硬盤損壞，可以用同樣類型不同規格的物理硬盤替換那顆壞硬盤，通過Vtrak M500i的Coercion 功能，我們就可以實現。Coercion 功能有四個選項：GBTruncate 是按照1GB 的容量來自動削減原有物理硬盤的容量來計算RAID；10GBTruncate 是按照10GB 的容量來自動削減原有物理硬盤的容量來計算RAID；Group Rounding 是磁盤陣列根據一定的算法自動運算應該減少的物理硬盤尺寸；Table Rounding 是根據預先設定的容量削減物理硬盤尺寸。
測試通過！
磁盤陣列物理工作參數監控測試：

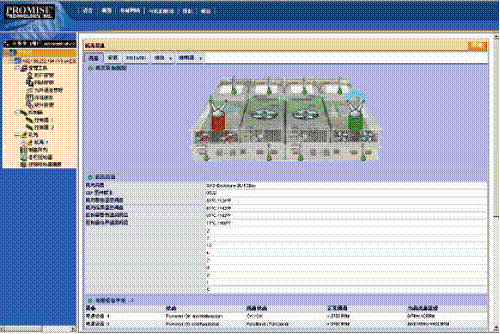

在這個環節，我們針對VTrak M500i的電源模塊、風扇模塊、內部溫度、物理硬盤幾個方面測試，從下面的截圖可以清晰的看見相關數據。
測試通過！
磁盤陣列RAID 管理功能測試：

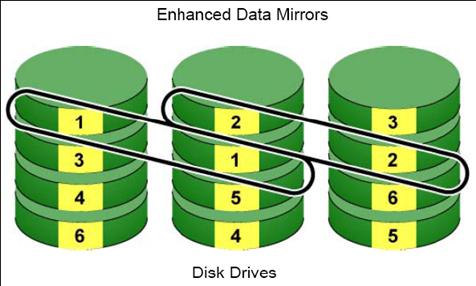

Vtrak M500i支持RAID0，1，10，1E，5，50；其中RAID1E將data Stripe進行鏡像放在兩顆物理硬盤中，同時對于不同的data stripe 均勻分配在多個物理磁盤中，RAID1E 需要的磁盤數量為奇數！
Vtrak M500i提供了三種創建RAID方式：

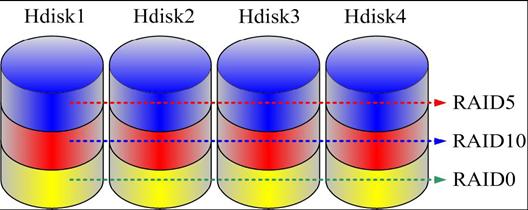

Vtrak M500i對于RAID 的創建管理支持一組物理磁盤可以根據應用的需求創建多個邏輯磁盤，每個邏輯磁盤的RAID 級別以及相關的參數可以不同；
RAID邏輯磁盤的遷移與擴展功能測試：
Vtrak M500i支持RAID 邏輯磁盤RAID 類型在線遷移與擴展！RAID 遷移過程中主機I/O 沒有出現停頓或無法訪問問題（I/O 效率降低）；擴展功能可以配合Windows 平臺的Diskpart、Linux 平臺的LVM、Unix 平臺相關的磁盤管理工具實現操作系統的邏輯磁盤在線擴容；
邏輯磁盤的PDM功能測試：
Predictive Data Migration (PDM)預先數據遷移：當磁盤陣列發現一顆物理磁盤存在潛在的故障時（介質掃描報錯、SMART 報錯、磁盤壞塊達到一定的程度），PDM 功能會自動將該物理磁盤的數據遷移到熱備援磁盤中。這項功能類似于其他磁盤陣列中的磁盤克隆功能，Vtrak 系列的控制器在PDM 的觸發方面為用戶提供了可以設定的參數界面（如壞塊的數量等），最大程度降低由于物理硬盤介質故障造成數據丟失的可能；
我們使用了已經有物理壞塊的SATA 硬盤創建RAID，并進行大量的I/O 壓力讀寫，磁盤物理壞塊仍在增多，在磁盤壞塊超過控制器的允許范圍時，PDM工作自動開始進行！
測試通過！

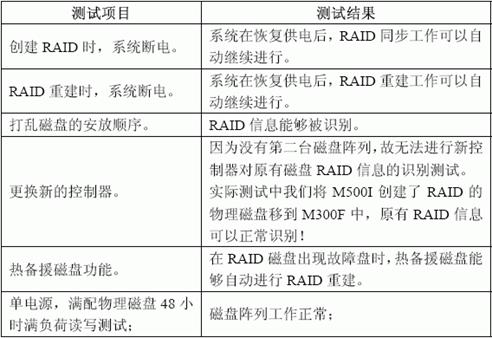

功能可靠性測試：
性能測試：

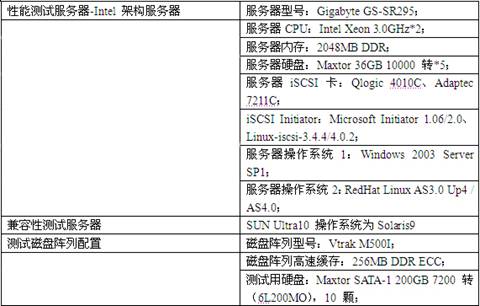

備注：本測試使用通用的Iometer與Sanergy分別進行讀寫測試，其中Sanergy使用的文件大小為100MB，記錄大小1000kb。
