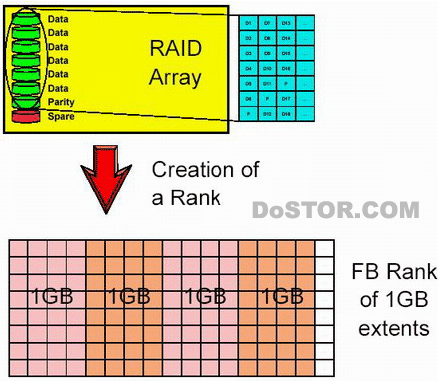

在RANK中的可用空間可以分成一個個的extent，LV（Logical Volume）就是由這些extent組成的，每個extent都條帶化的分布在所在array的所有磁盤上

創建RANK一般按照以下的步驟進行：

.決定該array是給open system使用的（FB）還是給zSeries使用的（CKD）

.把a(bǔ)rray分成一個個相同容量的extent，extent的大小取決于該extent的類型，是FB還是CKD

例如如上圖，一臺DS8300，物理容量是30TB，在正常情況下，最小的OEL（Operating Environment License）應該滿足這30TB的容量?，F(xiàn)在把DS8300分成兩個storage facility images，storage facility images 1用于開放系統環境，分配20TB的FB數據，storage facility images 2用于zSeries環境，分配10TB的CKD數據。

如果需要對所有容量進行FlashCopy，需要30TB的FlashCopy license。在這個例子中，只需要對storage facility images 1配置20TB的FlashCopy license，對于storage facility images 2的zSeries來說，不需要任何copy應用，因此不需要購買copy service license。

一個FB RANK的的extent的大小是1GB，一個CKD RANK的extent的大小是一個3390 Model 1或者1113個cylinder

一個extent是定義一個LUN或者一個CKD volume時的最小的物理分配單元。定義CKD volume必須是一個cylinder的整數倍，而定義FB LUN必須是128個logical blocks（64K bytes）的整數倍。然而，如果定義的容量不是一個extent的整數倍，那么最后一個extent中未用的容量空間就浪費了。
