近年來存儲數據呈現驚人的成長，存儲設備為了適應各種新的運用需求??從而使得虛擬帶庫，高清非線編，數據化監控系統等等不斷出現令人興奮地發展。存儲設備不但可支持更高速的傳輸，更大的容量存儲，及更高的I/O存取，而且相對應的對數據保護的技術也有所進展??如snap shot、CDP等等。操作系統也增進了對存儲設備的支持，如Microsoft Windows 2003推出了一系列對存儲技術的支持，如VSS，VDS，MPIO 等。在各廠商的積極創新與努力推展下，各家的儲存設備功能變得更強大，總體持有成本也有顯著的降低。但性價比的提供，不代表使用者就能有效地去駕御他所擁有的存儲設備，就能充分的應用其功能去解決所面臨的IT困境。我們希望能提供一些想法與建議去幫助存儲設備的使用者如何去規劃適用的盤陣功能。

你的傳統盤陣真的發揮了它的功能，解決了您的問題嗎？

九成以上盤陣的使用者通常在系統安裝完成后，便不再去進行盤陣系統功能的變更了。

我想有幾種原因：

• 系統參數太復雜了：使用者面臨的是一堆高深的難以理解的參數、術語，而使用手冊語意不清楚，不想也罷；

• 數據的安全性太重要了：必須避免進行配置的更動與數據的搬遷，使用者不能承擔數據在參數配置變更時可能丟失的風險；

• 盤陣不過是個大硬盤：只是用來存放數據，容量不夠再進行采購就行了；

• 管理太復雜了：服務器，應用軟件，網絡，備分等等IT各環節的管理已經夠復雜了，真不想再多花任何一份心思去想額外的事了。

以上幾點有必要進行澄清與糾正.

• 系統的參數代表存儲設備能提供更強大與更具彈性的配置，一個良好的系統應該能針對各種應用需求提供優化處理，以滿足各種應用的解決方案。適度的了解參數調校有助于改善數據存儲性能，進而提升整體IT環境的效率。

• 數據的安全性是絕對重要的，所以選擇合適的盤陣系統，如合理的價位，強大的功能，穩定的性能等都是必需列入考慮范圍的，而規劃合適的RAID Level，必要地優化備援硬盤，多路徑配置等都能有效地避免將來變動設定的機會。

• 盤陣不過是個大硬盤：盤陣絕對不只是大硬盤，它有強大的I/O運算，穩定的系統設計，智能的數據優化功能，借由系統所提供的優化設定，如快取設定可以提升傳輸性能，及SMART功能可以事先預防硬盤故障等等。

• 管理太復雜：初期的規劃若能詳加考慮，就可以預防將來的變更。 良好的盤陣系統雖然可以提供彈性的變更以適應數據及任務需求的改變。但事前謹慎的規劃必能減少參數變更或設定調整時出現得不必要的風險。

一般傳統盤陣的選擇不外乎取決于幾點：

• 傳輸速度的要求；

• 容量及硬盤數量；

• 接口標準的實行；

• 系統配置空間的考慮；

• 易于管理的方式。

有幾點是我們必須要考慮的：

• 針對個別的應用必須有相對應的優化參數設定；

• 減少任何可能造成系統增加MTBF的機會；

• 數據安全的保障；

• 彈性的RAID設定；

• I/O 延遲可能造成應用端的困擾。

針對個別的應用必須有相對應的優化參數設定

I/O的模式：

• Random：數據庫的I/O模式通常為小量，隨機的方式，在存儲的要求上，就是要求能夠傳送更高的IOPS(I/O per Sec)，因?yàn)閭鬏斄枯^小，故在邏輯盤的規劃上就可考慮較小的stripe size。一般而言盤陣的設定會給使用者選擇-Optimization for random，并且可以選擇小stripe size 如4K，16K等設定；

• Sequential：視訊影像，非線編等媒體運用，尤其是近來漸漸走高清的媒體傳輸，動輒100~200GB/s的高傳輸量，在存儲的要求上，就是要求能夠傳送更高的IOPS(I/O per Sec)，I/O的特性就是Sequential，因?yàn)檩^大的傳輸量，較Sequential的特性，故在邏輯盤的規劃上就可考慮較大的stripe size. 而快取上的需求容量也較大，一般而言盤陣的設定會給序使用者選擇-Optimization for sequential ，并且可以選擇小stripe size 如512K，1MB等設定，快取的緩取配置單位會以較大的單位來為I/O進行配置，故可以提供更高的傳輸。

減少任何可能造成系統增加MTBF的機會

○ 使用者可以因任務的需求來選擇合適的硬盤，在在線的服務上，需要的是高I/O傳輸，loading會較重，他可以選擇Fibre硬盤及SCSI硬盤，而近線及offline的應用，就可以用較經濟的SATA硬盤來配合，SAS的盤陣出現又帶給企業更具彈性的解決方案，使用者可以在同一個盤陣系統進行SAS及SATA硬盤的配置，最后，除了選擇合適容量的硬盤之外，還必須要考慮硬盤與盤陣系統的兼容性；

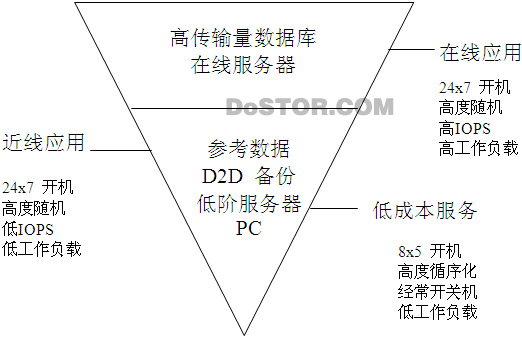

圖示一：硬盤應用示意圖

○ RAID 設定：提供多種的容錯RAID設定，以減少硬盤故障可能影響系統的可用性，尤其RAID6可允許同時有兩個硬盤發生故障，更大大的提高可用性；

○ 系統的環境及偵測：企業的IT環境必需，一個好的盤陣系統陣RAID的功能外，還必須俱備一個穩定持續的系統環境.因?yàn)橛脖P在長時間的高速存取會產生高溫，讀取頭會因些許的振動而導致撞擊盤片而造成數據的損毀.好的盤陣必須能夠保持系統散熱，風流，電壓，電流的持續穩外，更要能夠偵測整體的狀況，當不穩定狀況發生時，還能保持系統及數據完整，并能通知管理者清楚的事件反應，讓管理者能迅速做適當?shù)奶幹靡耘懦收弦驗椋?br />

I、 二段式風扇設計：溫度過高，風扇自動切換高轉速

II、事件反應機制：當溫度過高，風扇故障，控制器故障時切換快取模式，或執行系統關機，以保護整體系統

○ 無壞點考慮(無單點故障設計：由服務器至盤陣－叢集節點，端口，多路徑，交換機，冗余控制器，冗余電源，冗余風扇)。

○ 容易服務的模塊化的設計：重要組件的故障常導致系統無法繼續提供服務，或可能導致系統處于不安全的狀態 ，如盤陣控制器，BBU，電源供應器，風扇模塊，硬盤模塊等，要讓重要組件能夠被輕易地更換，迅速排除故障，以繼續提供服務。

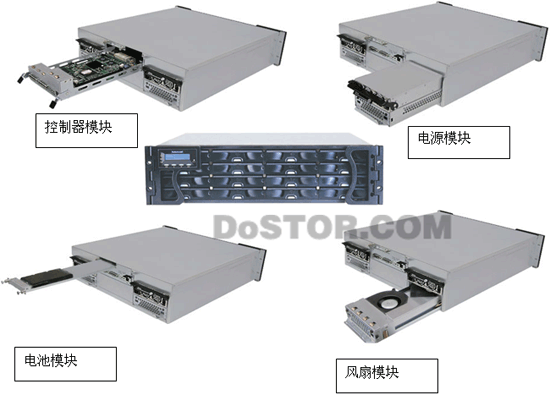

圖示二：無壞點及易維護的模塊化設計

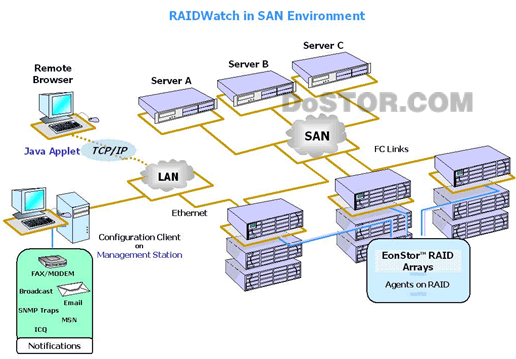

圖示三：系統的環境及偵測

數據安全的保障：

理由：

一般使用者在規劃RAID時，較常使用的是RAID5，而其它常見的則會有RAID1，RAID3，RAID4 等等，這些RAID level允許至多一塊盤故障，并能重建數據，可是很不辛的事，常見的情況如下：當一個屬于RAID5的硬盤發生故障時，系統管理者嘗試換上一塊新的硬盤 或以現有的熱備援硬盤進行RAID的重建。但是很不幸在重建過程中在另一塊硬盤上遇到壞塊，而根據RAID的同位運算奇偶校驗功能，他只允許一個條帶是壞的，才能重新產生原來的數據，這個壞塊將造成RAID在被重建的硬盤里無法重建數據，導致這些數據永遠遺失。若只遇到少數的壞塊，并且這筆數據是關于系統開機或重要的系統文件的，則可能造成無法開機的狀況。要避免這種情況發生可采用下面的方式來避免：

方式：

○ 重建奇偶校驗碼：

可使用盤陣的奇偶校驗功能，他的原理很簡單，就是將RAID上的數據每一個軌道讀出來重新進行奇偶校驗，在讀取的過程中就能先發現壞塊，而在邏輯硬盤還未處于降級狀態時，這個壞塊上讀不出來的數據是可以重新產生的，將其余硬盤上的數據進行奇偶校驗運算去還原數據，再回寫入壞塊. 通常磁性媒體上的壞塊是所謂的瞬時的壞塊，可以借由寫的動作將壞塊覆蓋。若該壞塊無法用寫的動作去修復，則盤陣會啟動硬盤的重新分配地址功能，去另行配置保留的扇區與壞塊的地址進行交換，由這個扇區去取代壞塊，下次存取這壞塊位置時，實際是存取這個新的扇區

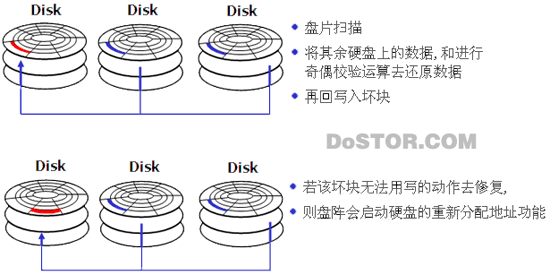

○ 盤片掃描：

盤陣的奇偶重建功能，原理很簡單，可是有個問題，因?yàn)樗鼤谋P陣控制器的運算及占用內部頻寬，當執行奇偶重建等于是對整個邏輯硬盤的重建，會嚴重影響整體系統的性能. 盤片掃描是一個較好的壞塊偵測方式，是由盤陣控制器下命令叫硬盤自己執行校驗檢查，當硬盤自己檢查過程中就能先發現壞塊，而在邏輯硬盤還未處于降級狀態時，這個壞塊上讀不出來的數據是可以重新產生的，將其余硬盤上的數據，和進行奇偶校驗運算去還原數據，再回寫入壞塊. 通常磁性媒體上的壞塊是所謂的瞬時的壞塊，可以借由寫的動作將壞塊覆蓋. 若該壞塊無法用寫的動作去修復，則盤陣會啟動硬盤的重新分配地址功能，去另行配置保留的扇區與壞塊的地址進行交換，由這個扇區去取代壞塊，下次存取這壞塊位置時，實際是存取這個新的扇區

圖示四：盤片掃描

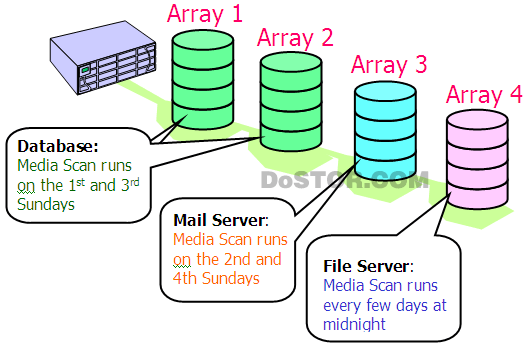

○ 預定盤片掃描：

盤片掃描可以預先發現壞塊，避免壞塊造成數據在邏輯硬盤處于降級狀態模式時丟失，并且只用很少的盤陣控制器來操作。 但我們認為若能將其何時執行，持續執行進行自動化操作才能對數據提供更好的保護. 這是就要有所謂的盤片掃描時間表，我們可以借由盤片掃描時間表提供彈性的時程安排去執行盤片掃描，例如可以按排不同部門的數據盤，在不同時段，或非工作時間去執行盤片掃描，可以更充分地利用盤陣控制器的運算能力及頻寬，

圖示五：預定盤片掃描

彈性的RAID設定：

RAID 的選擇：在安裝盤陣時就會預先規畫應該實行什么樣的RAID來作為數據的存儲空間，以下對各種不同的RAID level作一個簡述

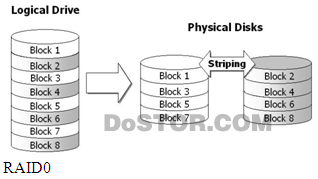

RAID Level 0即數據分割，是最基本的方式。在一個普通硬盤驅動器上，數據被存儲在同一張盤的連續扇區上。RAID 0至少使用兩個磁盤驅動器，并將數據分成從512字節到數兆字節的若干塊，這些數據塊被交替寫到磁盤中。第1段被寫到磁盤1中，第2段被寫到磁盤2中，如此等等。當系統到達數據中的最后一個磁盤時，就寫到磁盤1的下一分段，以下如此。

分割數據將I／O負載平均分配到所有的硬盤。由于硬盤可以同時寫或讀，性能得以顯著提高。但是它卻沒有數據保護能力。如果一個磁盤出故障，數據就會丟失。RAID 0不適用于關鍵任務環境，但它卻非常適合于視頻生產和編輯或圖像編輯。

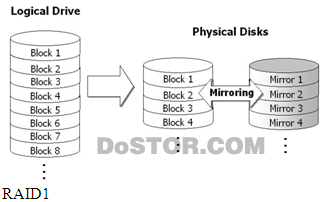

RAID Level 1是磁盤鏡像??寫到磁盤1中的一切也寫到磁盤2中，從任何一個磁盤都可以讀取。這樣就提供了實時備份，但需要的磁盤驅動器數量最多，不能提高性能。RAID 1在多用戶系統中提供最佳性能和容錯能力，是最容易實施的配置，這最適用于財務處理、工資單、金融和高可用數據環境。

RAID Level 3包括數據分割，另外，它還指定一個硬盤來存儲奇偶信息。這就提供了某種容錯功能，在數據密集型環境或單一用戶環境中尤其有益于訪問較長的連續記錄。RAID 3需要同步主軸硬盤來預防較短記錄硬盤的性能下降。

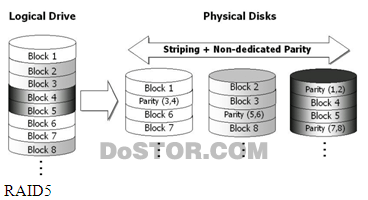

RAID Level 5類似于Level 0，但是它不是將數據分成塊，而是將每個字節的位拆分到多個磁盤。這樣會增加管理費用，但是，如果一個磁盤出現故障，則它可以更換，數據可以從奇偶和糾錯碼中重建。RAID 5包括所有的讀／寫運行。它需要三到五個磁盤來組成數據，最適合于不需要關鍵特性或幾乎不進行寫操作的多用戶系統。

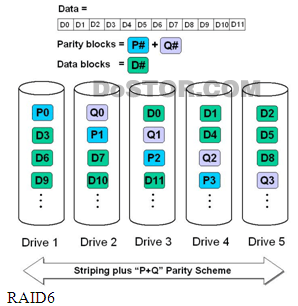

RAID Level 6它使用特別的算法去產生二筆的Redundant 數據(我們稱之為P，Q)，擴展了RAID 5。它能承受多個硬盤同時出現故障，但是，性能??尤其是寫操作卻很差，而且，系統需要一個極為復雜的控制器。(Infortrend EonStor 提供了P，Q 同時產生功能，提供了絕佳的RAID6效用。RAID5，RAID6性能差異近10%)

圖示六：RAID Level 示意圖

RAID 之間的切換

理由：

隨著企業的成長數據勢必也會不斷地增長，相關的擴充及備份方案必需因整體的IT環境去做調整，原來的RAID規劃可能是配合數據庫隨意運用。而現在的運用必需轉成對更大條帶大小的支持，或者原有只有RAID5的規劃，因新系統有RAID6的功能，在原來的做法上必須將原來的數據備分，再重建RAID邏輯硬盤，再將數據灌回。這樣做不但耗時而且不具彈性.

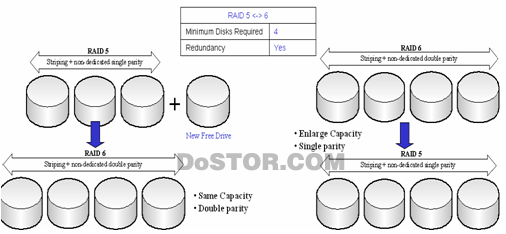

方法：RAID Migration：

盤陣可以提供所謂的RAID Migration或者RAID重建功能，RAID Migration可以讓系統管理者來改變邏輯硬盤的RAID級別. 它可以借由進行RAID邏輯硬盤數據的重新分配達成，更先進的盤陣還能在RAID Migration上提供條帶大小的變更. 可以更有彈性地為系統管者提供強大的功能，以應IT任務的需求。

圖示七：RAID Migration：

特殊運用的考慮：

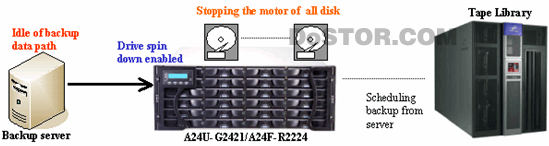

a) 近線存儲的運用：在近線存儲的運用上，盤陣的角色是處于在線和離線的存儲設備之間，duty cycle的部分不像在線服務，而是隨時被叫用，在這種情況下，將硬盤馬達關閉的功能啟動，讓盤陣在系統閑置一段時間后就將硬盤的馬達關閉，而當服務器要存取盤陣時，盤陣控制器會自動喚醒馬達，立即回復服務功能，硬盤馬達關閉功能可以有效地減少電源的消耗，可以有效地節省總體的電源達50%以上.

圖示八：近線存儲的運用

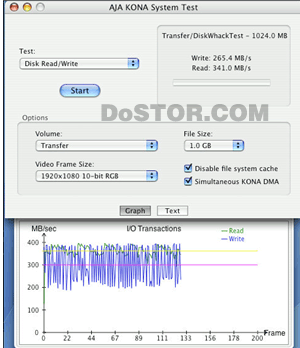

b) 非線編及影音多媒體的運用：影音運用要求的系統能夠提供一個穩定的性能來輸出，盤陣對每一個I/O的響應必須能夠及時快速，若處理I/O無法在適當?shù)臅r(shí)間響應，則會造成影音電影的播放畫面或影像播放停滯. 如下頁，在讀與寫的I/O可以看到很明顯的性能落差，這在多媒體的播放是不允許的。

c) Spiky read performance

原因：盤陣的設計主要是為數據存儲做優化處理，故在數據的處理上不是以主機端的最快響應速度為目的，其主要任務是保持?jǐn)?shù)據的正確性，再將通用型的盤陣運用在媒體播放影音的運用中，最常見的問題有：

a) 硬盤的壞塊處理導致主機端來不及響應；

b) 混合的讀寫需求讓快取的切換來不及響應；

c) 對單一媒體流(通常是一個大的連續的的檔案，如電影影片)及多媒體流(如broadcast，IPTV)的優化是無法同一對待的。

解決方法：

AV選項通常會有兩種優化選項：單一媒體流和多媒體流。針對單一媒體流，盤陣控制器可從硬盤預讀較多的數據以供大的媒體流。而多媒體流的優化則是盤陣控制器優化內存機制，避免讓多個服務同時落在同一硬盤，因此多媒體流可以盡可能被滿足。

a) 啟動盤陣的最多響應時間：只要RAID邏輯硬盤不是處于降級狀況，而硬盤本身在處理壞塊，或者其它原因無法在限定時間內響應，盤陣控制器可立即由其它硬盤去算出數據，并將其立即響應至主機端。

b) 設定對單一媒體流的優化或多媒體流的優化：針對任務的需求來設定單一媒體流的優化或多媒體流的優化，盤陣的內存就能依據設定來進行最佳化管理。

c) 使用RAID 6也可避免因硬盤處理壞塊而導致的主機端來不及響應。
