Serial Attached SCSI(SAS)是取代Parallel SCSI的下一代企業級存儲界面技術，與Parallel SCSI相比，利用Serial架構做資料傳輸?shù)腟AS，不論在擴充性、效能、可靠性和靈活性等方面，都比Parallel SCSI具有更優異的表現。同時SAS亦提供了SATA硬盤的兼容性，為需要的企業用戶，提供了理想的解決方案。

    Serial ATA (SATA)硬盤成本較低，相對于ATA來看，可提供更好的品質及優秀的效能，這些優點開始吸引IT管理者考慮以SATA解決方案用于非關鍵性的資料近線存儲、備份及恢復，并且SATA硬盤提供的存取速度（在適當?shù)娜萘肯拢┻h(yuǎn)比磁帶快得多。

     SAS擁有Parallel SCSI經過驗證的優點—-穩定的可靠性、豐富和成熟的指令集，同時使用新的串連架構，取得了驚人的傳輸量（3.0Gbits/sec）和顯著的擴充性（利用擴充設備，最多可擴充到16348項設備）。因?yàn)镾erial Attached SCSI是在Serial ATA 1.0標準制定之后開始發展的，存儲業界大都選擇將是否兼容SATA作為SAS標準的一個關鍵要素。企業存儲連續性現在已提供了多種解決方案，以滿足每一個層次的存儲需求。

    Infortrend的SAS陣列系統（EonStor S12F-R/G1420）考慮了不同類型的用戶需求，提供了高速的傳輸性能、穩定的冗余性及高可靠性的資料保護，來滿足客戶的需求。Infortrend的技術總監Michael Schnapp指出SAS提供的高效能、高擴展性及高穩定性將取代現階段的SCSI技術，來滿足未來數字環境下傳輸大量資料的需求。

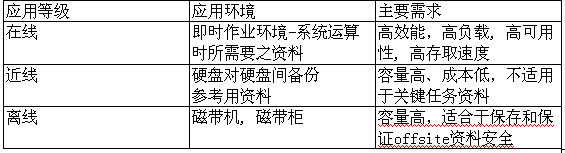

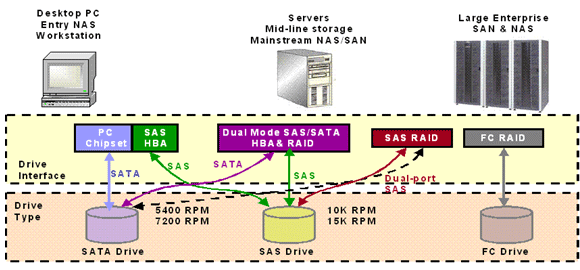

    傳統上資料儲存只有兩種類型，那就是在線和離線（offline）儲存，近來則引進了一個新的運用??近線（near line）作業，這個概念日益風行，原因是它意識到資料是有所謂的生命周期的，在這個生命周期中，企業對可存取性和安全性的需求不盡相同。企業存儲不適于用是非簡單二分法來管理資料，而是該有一個完整連續性的管理，讓資料可以在其價值和關鍵性改變時被輕易地轉移存儲。


    SAS 技術剖析

    A) SAS 提供了改善的效能：
    為何SAS能夠提供更好的效能？因其技術改進方面有如下的特點：
   直接支持3.0Gbps(300MB/s)，后繼的規格更定義至支持12.0Gbps,即所謂的1.2GB/s的通道帶寬。
   點對點的傳輸：避免共享總線常有的瓶頸效應，點對點的傳輸可提供端點間固定的帶寬。
   全雙工的數據傳輸：并行的傳輸接口如PATA和Parallel SCSI都是發送和接收共用一組總線，因此發送和接收不能同時進行，即所謂的半雙工。SATA數據傳輸線雖然由兩條傳送方向相反的差分信號對（LVDS，共4根）組成，發送（Tx）和接收（Rx）各走一路，但基于SATA協議規范采用ATA協議，ATA協議只是半雙工的，但SAS所采用SCSI協議是全雙工的，通過將一路數據所需的流控信息與反向傳送的數據混合在一起，從而能在同樣的數據線上實現全雙工。
   Wide Ports(寬端口) : 是一項存儲接口的新技術，物理鏈接是SAS中的一個基礎概念，一條物理鏈接包括兩對差分信號線(Tx和Rx，即一條SATA線纜)，傳輸方向相反。兩個SAS端口之間可以建立起由多個物理鏈接構成的wide link(寬鏈接)，相應的端口也被稱作wide port(寬端口)，物理鏈接的數量最高可至四個鏈接。

    B) SAS使傳輸?shù)木€路減少：
    在IT設備有限的空間下，在狹小的機箱內，過多與過寬的纜線會造成機箱散熱不良，但SAS的serial傳輸只需要較少的傳送線路來傳送訊號，纜線的安裝配置與硬盤的背板的電路設計相對比較容易，系統因此會更為穩定。

    C) SAS增加可用性：

    SAS采用了SATA的物理層（包括連接器、線纜）設計，增加了第二端口，同時還具備FC的某些特征。與SATA相比，SAS在物理架構上的增強主要包括：
  雙端口


    SAS的數據幀基于FCP(FC Protocol)，并在外圍設備端添加了第二端口支持，形成符合高可用性要求的雙端口(dual port)??這一點也類似于FC。

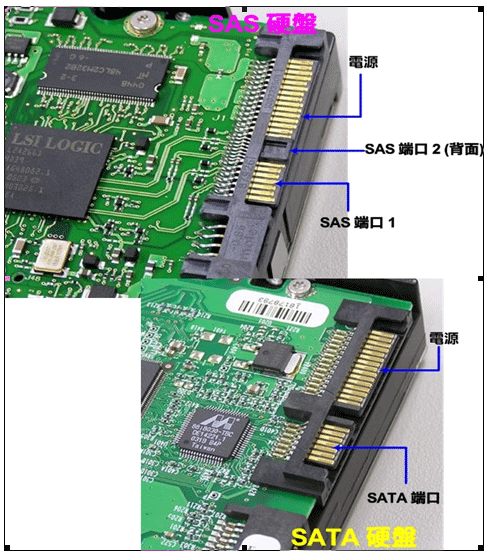

    可是第二端口怎么實現呢？通過將原本分離的SATA端口和電源插頭相連，并將SAS第二端口設置在連接處的背側（插座則是對側，見圖），就得到了SAS連接器。第二端口比這塊跨接區域略寬，但也只有SATA端口（也即SAS第一端口）的2/3，因此其7個接腳及間距均明顯變窄。與SAS插頭的“鐵板一塊”相對應，SAS插座也“全線貫通”（SATA插座在SAS第二端口的位置有一突起），這樣既可以保證SATA設備插入SAS插座，又能避免誤將SAS設備插入SATA插座。

    D) SAS的擴展性：
   連接距離：SAS線纜的最大連接距離的已經提升到8米，甚至透過3個擴展器之后，SAS的最大連接距離能夠超過32米，足以應付機內存儲設備連接和近距離DAS的要求。
   擴展器:SAS的擴展器就是交換機（Edge Expander,邊沿?cái)U(kuò)展器）和路由器（Fanout Expander,扇出擴展器）。擴展器利用可多達128個的PHY（發送器和接收器各一、能夠接受1個物理鏈接的最小單元，譬如1個4寬度端口即由4個PHY組成）連接主機/設備或其他擴展器，組成星形拓?fù)浼軜?gòu)。
   SAS“域”的概念：扇出擴展器是SAS域的核心，一個SAS域只能有一個扇出擴展器，它可以隨意連接邊沿?cái)U(kuò)展器;一個邊沿?cái)U(kuò)展器只能連接到一個扇出擴展器上，而在沒有扇出擴展器的情況下最多僅允許兩個邊沿?cái)U(kuò)展器互連;在不超過數目上限的前提下，擴展器可以隨意連接發起者/目標設備。也就是說，在一個SAS域中，任意兩點(主機或設備)之間最多可以有3個擴展器。
   高達65535的設備數量：根據SAS每個擴展器能夠?qū)ぶ?28個PHY，整個SAS域形成一個物理連接數目可達16K（128X128=16384）的點對點交換式拓?fù)浼軜?gòu)。

    擴展器強大的連接能力不僅可以為設備數量服務，它還可以用多達4個的物理連接組成（wide link）寬度鏈接來獲得成倍的帶寬。以4寬度內部串行附屬（serial attached）連接器為例，SATA只能通過4根相互間沒有邏輯聯系的線纜獲得4個獨立的SATA鏈接，SAS卻可以得到一個4寬度鏈接（在一個擴展器上）、兩個2寬度鏈接（在兩個擴展器上）、四個1寬度鏈接（在四個獨立的擴展器或設備上），甚至還能夠是一個3寬度鏈接和一個1寬度鏈接……性能與靈活度都遠勝于SATA。

    E）SATA 的兼容性：SAS支持3種協議，分別是
  1. 串行SCSI協議(Serial SCSI Protocol，SSP)：全雙工，讓SCSI運行在增強的SATA物理層上；
  2. 串行ATA隧道協議(Serial ATA Tunneled Protocol，STP)：為SATA增加多目標尋址和多發起者訪問，以適應SAS環境的需要；
  3. 串行管理協議(Serial Management Protocol，SMP)：用于發現和管理擴展器。

    擴展器把SATA的點對點連接擴展至SAS的多發起者/多目標，然而SATA協議僅支持單發起者/單目標，STP的任務就是讓發起者能夠通過擴展器訪問SATA目標。STP在發起者與最遠的、也就是連接SATA設備的擴展器端口(STP目標端口)之間建立起一條通路(隧道)，傳輸標準的SATA 1.0幀，因此在SATA設備看來，自己連接的就是SATA主機適配器。如果發起者端口識別出與其直接相連的是一臺SATA設備，則只使用SATA協議通信。

    那么SAS主機控制器端口怎么知道自己連接的是SATA設備還是SAS設備呢?這就要借助于帶外(Out of band，OOB)信號來識別了。在連接初始化時，主機控制器端口送出OOB慢速脈沖信號，檢測目標對COMSAS脈沖的響應情況??如果目標也返回COMSAS脈沖，就是SAS設備，反之即為SATA設備。需要注意的是，由于在SAS協議中發起者和目標是對等的，外圍設備也可以主動送出COMSAS脈沖，向主機適配器表明自己的身份。以硬盤為例，能否生成COMSAS脈沖即是辨別SAS與SATA的依據。

    STP發起者端口經過OOB協商確認與自己相連的是SATA設備后即進入SATA模式，嚴格遵循SATA主機適配器的行為規范。STP并不關心SATA FIS(Frame Information Structure，幀信息結構)的內容，SATA命令排隊可以在FIS中傳輸??前提當然是STP發起者端口和SATA設備必須支持命令排隊功能。

    傳輸完成后由SAS主機適配器或擴展器決定是否用STP斷開與SATA設備的連接，以后需要時再重新連接。整個過程中該SATA設備始終以為自己通過正常的流控機制直接連在某個SATA主機適配器上，實際情況卻是SAS主機適配器進行了SATA“翻譯”工作。在Windows操作系統中，這個SAS主機適配器將與使用Miniport驅動程序的SATA主機適配器一樣被歸類為SCSI控制器。


    總結

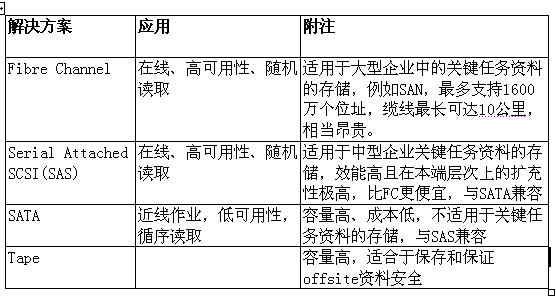

    上述簡單介紹了目前市場上的存儲技術，每一種都有其優點與缺點，企業應用何種架構要看其所需要的應用為何，費用最高或速度最高并非就能達到最好的效果。

    身為企業存儲解決方案的領導廠商，Infortrend開發的EonStor S12F-R/G1420，可滿足不同類型客戶使用環境的需求。它提供了4G光纖的主機通道，12個SAS/SATA的硬盤通道，更使用了高效的陣列引擎來提供RAID5、6等級功能及PCI-X傳輸通道，再結合冗余控制器的保護，將使您的貴重資料得到更安全完善的保存。在信息數字化迅猛進展的今天，Infortrend將是您選擇最適合的存儲設備，使企業達到提升效能、改善效率及持續發展目的的最優伙伴。
