由于磁盤陣列系統的組成是集合數個原件,如控制器,硬盤,電源供應器,電路板,硬盤抽架及系統外殼等.眾多電子零部件所產生的熱量是設計中不能忽視的重要課題.良好的散熱設計能迅速導熱及散熱,排出過多熱能,達到系統最佳穩定狀態.

    Infortrend采用全球熱門FLOTHERM電子熱能分析儀軟件,分析評估散熱效率,用以減少時間耗費并取得實質溫度驗證結果.依照實驗室采用高標準的環境溫度高達攝氏40度(40’C)下,進行熱能分析驗證,以達到系統均勻散熱的考驗.基于這些嚴苛條件,Infortrend不斷從理論及實驗的經驗中,設計最佳化的熱能解決方案.

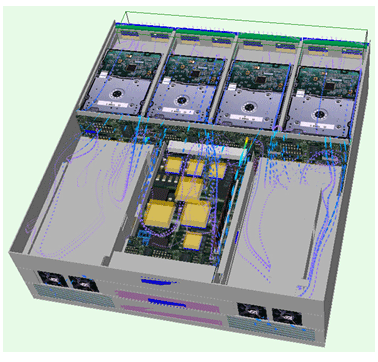

    我們可以下方圖例了解,如何充分運用空間,由進氣風向順利引導到熱源區域,再將熱能排到出口 ,達到最佳散熱效率.
  <圖一>

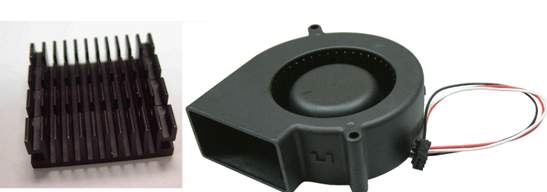

    同時搭配熱傳導性效率極高的散熱片以及可靠的冷卻風扇 (如下圖),創造與設計出散熱最佳效用.唯有設計精良的高效能散熱系統,才能確保磁盤陣列系統永遠保持運轉在最佳散熱效率.

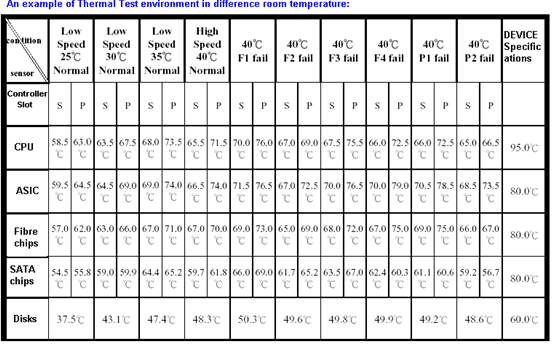

    溫度測試的條件是以周圍環境的高或低溫變化如下圖樣品,來進行磁盤陣列系統內部各個發熱零部件的溫度測試.由實際測試所得到的結果我們才能證明進氣風向是否順利引導到熱源區域,再將熱能排出 .舉例來說，CPU、集成電路芯片或硬盤等是達到最佳散熱效率,并保證維持在正常工作溫度范圍以內


    Infortrend的磁盤陣列系統都在嚴苛溫度驗證下,確保提供最高散熱效能系統,長時間驗證永不停機..


    振動測試 (Vibration test)

    為了確?？蛻羰盏酱疟P陣列系統后能夠順利進行安裝,測試及上線運轉使用.產品出貨運輸途中或上線運轉后,振動環境測試是驗證磁盤陣列系統可靠度的重要一環.

    磁盤陣列系統,經由實驗室做程序化連續振動仿真,驗證系統在工作周期,或包裝后運送周期是否正常.Infortrend采用知名驗證機構,將測試結果導入設計,確保磁盤陣列系統設計與功能達到標準.

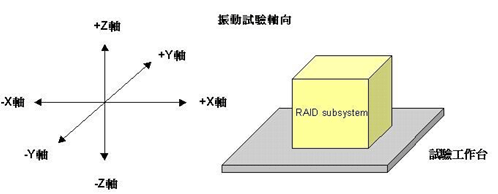

    驗證程序的設定,需依據業界規定項目并以實際制品為準.依據規格書中所明定執行的試驗加速度,試驗軸向 (如下圖),試驗時間,試驗嚴厲度 … 等等相關條件進行審查測試.
  <圖一>

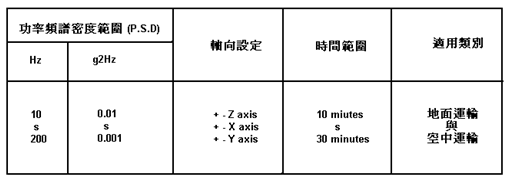

    振動試驗條件有包含設計階段的正弦波(Sine Wave)測試,或隨機波(Random Wave)測試,它以不同的測試頻率,時間設定,依其類別做各個軸向振動試驗,下圖舉其中一種隨機波的振動試驗條件.

  <圖例>


    完成振動試驗測試后的磁盤陣列系統,需檢查結果.
   (1) 測試后必須符合其性能或功能檢查
   (2) 測試后內部構造不得變形,受損,或脫落.
   (3) 測試后其外觀及其附件不得變形,受損.

      Infortrend的磁盤陣列系統已在一連串振動仿真測試下成為高水盤陣產品的代表.

     沖擊 (Shock) 及 落下 (Drop) 測試

    安裝磁盤陣列系統到機柜(Cabinet or Rack)上時,操作人員可能會造成系統與機柜間的碰撞或沖擊,或在搬運過程中發生碰撞或沖擊. 磁盤陣列系統的沖擊 (Shock) 測試主要以系統可能遭遇的沖擊效應,用以分析系統承受外力的重要能力.

    沖擊測試的試驗需進行各+X,+Y,+Z,-X,-Y,-Z軸向的時間測試,做如下條件試驗.
    半正弦波 (halfSine Wave)試驗,用以測試磁盤陣列外觀的強度.
    高加速沖擊試驗,用以測試磁盤陣列的脆性材料的承受度.
    方波 (Square Wave) 試驗,用以測試磁盤陣列的整體結構強度.
    鋸齒波(Sawtooth Wave) 試驗,用以增強上述測試的條件.

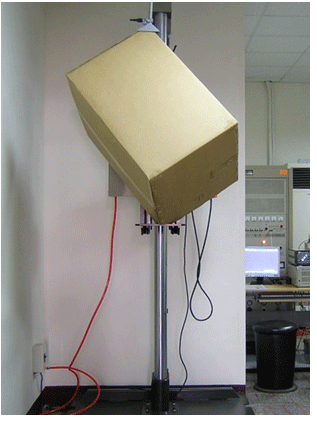

    落下 (Drop) 測試是針對包裝完成的磁盤陣列系統產品,藉由良好的包裝材料與設計,確保系統的保護能力,防振與系統本身的抗跌程序達到最佳強度.試驗時需進行包裝箱各脆弱角(Corner)以及各個表面做上面,下面,左面,右面,前面,后面等落下測試,以確保磁盤陣列系統功能正常與外觀無損壞.


    Infortrend的磁盤陣列系統除了仿真測試外，還導入了沖擊及落下的實際產品破壞性試驗,從而設計出了卓越的機構與外觀包裝，使之能夠達到最高的強度，順利通過所有測試.

    電磁波與安全商標認證

    全世界各國科技文化及習慣的不同,各國之間的差異也非常大,都反映在其工業標準及法律條文上, 電磁波與安全標準認證是決定磁盤陣列系統是否可靠的重要項目.全球企業都在追求嚴苛質量之際,磁盤陣列系統的安全標準認證是產品進軍國際市場的必要測試項目.

    磁盤陣列系統的個項認證其方法的主要的用意在于確保:

   產品必須不危及消費者及環境,不妨礙健康,才可以在市場上流通.
   符合標準的合法上市的產品,可在其國家銷售,或其它同盟會員國銷售。


    Infortrend磁盤陣列經由最嚴苛質量管控,無論是溫度,振動,沖擊及落下測試,電磁波與安全商標認證,擁有可靠的MTBF (Mean Time Between Failures) 測試能力,并通過上萬項軟硬件測試項目,可確保提供給您全系列的世界級質量,最穩定的磁盤陣列系統產品.
