隨著深圳市福田區教育局的教學關鍵信息系統的可靠性、可用性要求的進一步提高，以及對應用系統連續性、數據集中存儲的更高要求，建設完善的存儲備份系統能夠很好的滿足深圳市福田區教育局關鍵應用系統的各項要求。


    為實現上述目標，深圳市福田區教育局在信息化建設過程中，對網絡存儲備份系統進行了升級改造。整個系統實現各項業務工作自動化，實現計算機管理，提高工作效率和教學質量。


     目前系統的網絡包括千兆光纖和內部以太網以及基于iSCSI的IP SAN存儲網絡。千兆光纖與校園網連接，以太網也為千兆以太網，存儲網絡為基于iSCSI的千兆網絡，連接華為3com最新的IX5000網絡存儲系統 ?，F(xiàn)有多臺服務器，包含UNIX、LINUX和WINDOWS平臺。其中SQL Server2000數據庫服務器兩臺，配置為集群，系統平臺都是 Win2003。隨著教學當中數據的大量增加，原有的老式服務器性能與可靠性已不能滿足需要，存儲容量明顯不足，限制了各項應用和服務的開展，存儲分散于各個服務器，不能共享使用，原有的人工備份也不能保障數據的安全性可靠性。


    【系統需求】


    深圳市福田區教育局要求為關鍵信息系統建立存儲備份系統，以提高其應用連續性。對存儲系統的設計，要求為集中處理模式，集中處理模式對系統業務連續性的要求大大高于分散處理模式，它對系統的可靠性和可用性提出了很高的要求。為了滿足深圳市福田區教育局對存儲備份的要求，方案設計需要實現以下幾個方面：


    1. 設計時必須遵守高可用性、高可行性、高擴展性、充分保護用戶投資原則；


    2. 可同時連接多種不同操作系統的應用服務器；


    3. 支持硬件熱插拔，保證系統應用的連續性；


    4. 具有良好的開放性，不同廠家的產品之間能夠互連；


    5. 較高系統安全性，可根據用戶的要求，完成數據隔離或共享，提高安全性；


    6. 提供完善的管理功能，且易操作，易掌握；


    7. 支持IP SAN；


    【解決方案】


     依據思創科達技術有限公司對深圳市福田區教育局存儲備份系統的需求的分析和理解，并結合思創科達技術有限公司在存儲備份系統的成功實際經驗，我們?yōu)樯钲谑懈Ｌ飬^(qū)教育局提供了完整的存儲備份系統解決方案。該方案為深圳市福田區教育局提供了一個完整的、靈活的、先進的信息基礎架構，這一基礎架構完全滿足用戶對數據系統可靠性的期望，能夠自如地應對不同的用戶應用環境對信息基礎平臺的要求，能夠順暢地隨業務的增長而擴充。

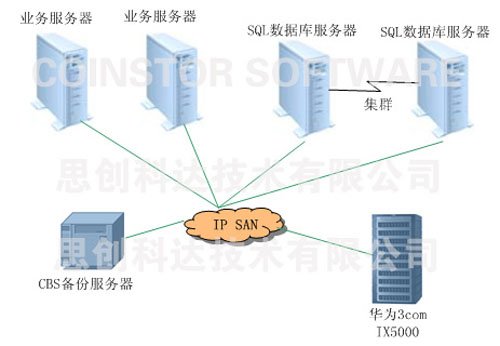

    方案采用CBS備份軟件作為該項目的備份軟件，它可以使深圳市福田區教育局的信息系統有選擇的對重要數據進行實時的熱備份，在出現異常情況時，最大限度地保障用戶數據不會丟失和應用系統連續性，該備份方案可以充分滿足用戶對備份系統的要求。該存儲備份系統的建設如下示意圖所示：




    【實施效果】


    通過 CBS 系統存儲備份方案，深圳福田區教委的整體計算機系統實現了以下功能：



    對數據的管理只需要一小部分人員就可完成；同時還提供了對磁盤和數據的即時備份機制以及快速恢復功能。



    通過按需增長的實現方式，可以降低用戶的最初擁有成本，根據業務的增長來逐步擴充，這是一種極為經濟的方式。通過存儲局域網的解決方案可以提供極強的擴展性能。今后客戶隨著業務的增加需要將更多服務器加入存儲局域網，達到數據集中管理的目的，通過控制軟件劃分好的存儲空間指派該新增的服務器即可。



    從示意圖中不難發現，由于采用了IP SAN的架構，數據庫服務器之間的數據傳送在存儲局域網中完成，而不像以往通過傳統的網絡完成。同時，在進行日常的數據備份時，數據直接寫入要存儲的設備中，對網絡不會造成任何負荷，同時也大大降低了數據備份和還原需要的時間。此方案還允許對在線數據作自動的備份而不影響到業務的運行。對信息的存取實現專業控制，確保數據安全性。
