以太網技術是一個古老而又充滿活力的通信網絡技術。以太網技術當前在局域網范圍市場占有率超過90％，在網絡通訊市場上占有份額巨大而且技術成熟。萬兆以太網采用帶碰撞檢測的載波監聽多重訪問的通信機制和以太網幀傳送數據包。萬兆以太網在不久的將來可能會以40Gb或100Gb方式出現在市場上,是非常有前途的網絡通信技術。

    IP SAN存儲技術，顧名思義是在傳統IP以太網上架構一個SAN存儲網絡把服務器與存儲設備連接起來的存儲技術。 IP SAN使其能夠在高速萬兆以太網上進行靈活的交換和路由選擇。IP SAN技術最重要的貢獻在于其對傳統技術的繼承和發展上：其一，SCSI（Small Computer Systems Interface，小型計算機系統接口）技術是被磁盤、磁帶等設備廣泛采用的存儲標準；其二，沿用TCP/IP協議，TCP/IP在網絡方面是最通用、最成熟的協議，且IP網絡的基礎建設非常完善。這兩點為IP SAN的無限擴展提供了夯實的基礎。主要的IP SAN技術有美國飛康公司的專有SAN/IP通信標準，還有通過國際標準的iSCSI技術。像光纖通道一樣，IP存儲是可交換的。與光纖通道不一樣的是，IP網絡是成熟的，不存在互操作性問題，IP已經被廣泛應用和認可。

    IP SAN存儲網融合到萬兆以太網絡中，將大大增加了IP SAN網絡的通信帶寬，提高主機訪問存儲的速度，同時由于以太網靈活易實施的特點，萬兆以太網將會給IP SAN帶來較多的靈活存儲應用。本文介紹二個典型的萬兆以太網加速IP SAN的應用。

    萬兆以太網加速IP SAN備份系統的應用

    集中備份系統有兩種常見的實現方式，網絡集中備份和SAN集中備份。

    網絡集中備份，一臺中央備份服務器安裝在以太網絡中，然后將應用服務器和工作站配置為備份服務器的客戶端。中央備份服務器接受運行在客戶機上的備份代理程序的請求，將數據通過以太網傳遞到它所管理的、與其連接的本地帶庫上。

    SAN集中備份，一臺中央備份服務器將裝在網絡中，所有應用服務器的數據通過SAN存儲網絡進行備份，需要備份的服務器通過SAN連接到磁帶庫上，在應用服務器上配置SAN Media代理，在備份客戶端軟件的觸發下，讀取需要備份的數據，通過SAN備份到磁帶庫上。

    SAN集中備份的優點在于SAN集中備份高效，備份速度快，備份數據流可以走2Gb/s的SAN專用網絡，不占用業務以太網的帶寬，備份窗口短，缺點就要建設一個專用的光纖存儲網絡，費用高昂、實施復雜和應用系統改造程度大的特點。

    萬兆以太網上實施IP SAN網絡簡單易行，不需要改造網絡，同時擁有比FC SAN更優秀的傳輸帶寬。在萬兆以太網絡上建設一個專用的IP SAN網絡給數據集中備份系統，分享萬兆網絡的部分資源，不需要增加任何額外的投資。能夠?qū)蓚€網絡（TCP/IP網絡和SAN存儲網絡）整合成一個統一的萬兆網，在這個網絡上承載TCP/IP和IP SAN存儲網絡的應用，簡化網絡系統架構，配合高性能、高可靠性的磁盤庫作為備份設備，萬兆IP SAN備份效率將變的極為高效。

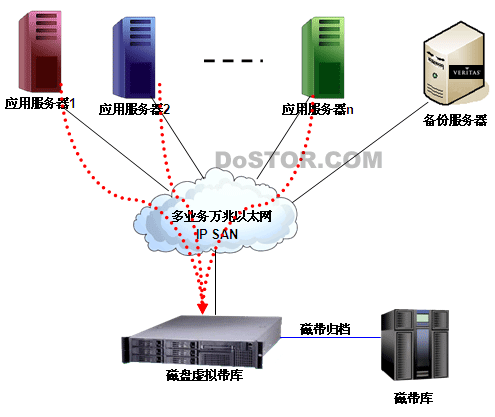

    萬兆以太網加速IP SAN備份系統應用舉例:

    在原有的萬兆以太網絡上實施IP SAN網絡，將低效的網絡備份轉化成高效的SAN備份，在備份軟件的協同工作下備份數據直接通過萬兆網絡備份到虛擬帶庫，再從虛擬帶庫輸出到物理磁帶庫進行必要數據的歸檔。

    萬兆以太網加速IP SAN持續保護（CDP）系統的應用

    持續數據保護（CDP）是這樣一種在不影響主要數據運行的前提下，可以實現持續捕捉或跟蹤目標數據所發生的任何改變，并且能夠恢復到此前任意時間點的方法，達到業務快速連續的作用。

    從應用架構方面來看，現有的CDP產品可分為主機式（Host-Base）與存儲網絡式（Storage Network-Base）兩類：

    主機式的CDP架構類似現在備份軟件常用的主/從式架構，系統以一臺CDP備份主機作控制，并在需要CDP保護的服務器上安裝代理程序（Agent）。代理程序會監控服務器上的磁盤I/O動作，忽略讀出的數據而只捕捉寫入的數據，寫入數據時實際是寫入磁盤之前先復制一份，再通過網絡送到CDP主機上。因此，CDP主機上會保存各服務器的數據副本。這類CDP技術支持連續的復制和時間間隔的復制策略，重點在于保護服務器內部的系統數據和直連式存儲的數據，而且，系統級別的災難可以通過副本進行系統快速恢復或遠程啟動。

    存儲網絡式CDP技術也可以歸為一類，這一類型的CDP產品無需部署代理程序，而是通過受保護主機的存儲網絡或網絡中的數據傳輸協議來實現，又多種的實現的變形方式。這種解決方案是一種有軟、硬件的整體解決方案，產品本身是一部CDP服務器，通過LUN以動態邏輯磁盤卷（Volume）的形式呈現給欲保護的主機。使用者可以利用主機的邏輯磁盤卷管理軟件（LVM）將其加入到主機的一個鏡像動態邏輯磁盤中，這樣當主機將數據寫入原來的存儲設備時，也會通過LUN同步復制一份到CDP服務器上，當然，如果CDP服務器直接置于存儲網絡中也是完全可以的，這樣，被保護主機對于存儲設備的訪問是基于CDP服務器的動態邏輯磁盤卷（Volume）。CDP服務器含有即時操作系統，會自動替寫入的數據加上時間索引，并能夠通過復制技術實現遠程傳輸（到災備中心）。這種存儲網絡式CDP產品基本無需部署代理程序（除非數據庫的即時代理），使用者在選擇各種保護形態時需要考慮原有存儲設備與CDP服務器間的存取速度是否能同步等問題。

    CDP持續數據保護從應用服務器到CDP服務器的網絡傳輸有多種不同的方式，通過萬兆以太網架構的IP SAN對應用服務器的保護有著無可比擬的帶寬優勢，同時不需要增加額外的網絡投資，在高速的萬兆網絡上跑多種應用（TCP/IP的業務應用、IP SAN的存儲應用），如果配合飛康公司CDP保護系統帶寬控制QOS的優秀功能，可以真正的做到萬兆帶寬的可見，就像切蛋糕一樣，切出一塊給IP SAN使用。

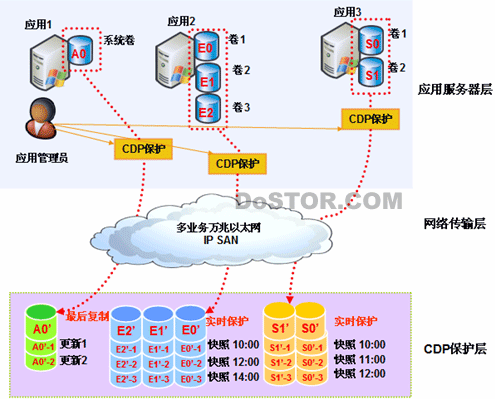

    萬兆以太網加速IP SAN連續數據保護應用舉例：

    在萬兆以太網上架構IP SAN部署服務器CDP保護系統，對實時應用數據進行更快速的保護復制，充分利用萬兆網絡帶寬資源。當應用服務器遭到各種各樣的攻擊和破壞導致系統癱瘓和數據丟失，我們能夠通過高效的萬兆網絡對應用服務器進行遠程啟動和快速照相點快速恢復。

    總之，萬兆以太網的出現和應用將加速IP SAN在存儲領域更廣泛的應用，給IP SAN存儲帶來新的價值空間。
