圖1：整合前異常分散的存儲資源
陜西聯通近五年經歷著飛速地增長：2001年僅有20多萬用戶，僅占陜西電信市場收入的7%。而相比2000年，目前收入占有率增長了13%，移動電話用戶增長了14倍，193長途注冊電話用戶增長了10倍，互聯網用戶增長了35倍，業務數據的存儲需求也成倍遞增。
業務應用
業務品種豐富多樣讓陜西聯通的綜合營業賬務（IAS）系統內容十分龐雜，包括C網、G網、165在內的總共18個獨立的小系統導致存儲資源非常分散（參見如下的網絡拓?fù)涫疽鈭D），面對日趨重要的數據備份和恢復需求，現在系統僅能實現個別關鍵應用數據的備份，如定時地備份話費詳單等數據，對于其它數據，如實時的超長話單、大客戶信息等很難實現集中備份，影響了業務的回溯，很難滿足成倍增長的業務需求，也影響了法規遵從需求的實現。此外，由于現有系統在實現備份過程中，路徑很長，同時很難有效地實現各種資源的整合使用，在很大程度上影響了內部網絡的性能。

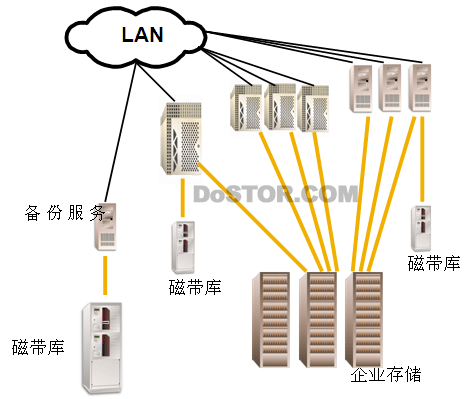

圖1：整合前異常分散的存儲資源
整合現有分散的存儲資源，實現全面數據的集中備份和按需備份，實現全面的數據保護以提高集中部署能力，成為此次存儲網絡整合的核心目標。
解決方案
為架構一個實現全面數據的集中備份和按需備份的存儲網絡，陜西聯通選擇了McDATA運營級數據中心存儲網絡整合解決方案（網絡拓?fù)涫疽鈭D如下）。

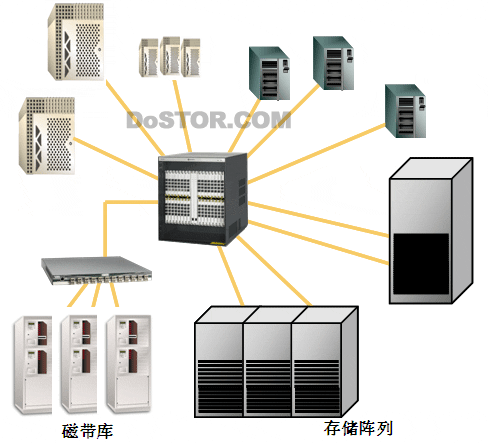

圖2：充分整合存儲資源，實現數據按需集中備份
整個方案完成了磁帶庫整合，實現了企業級磁帶庫的共享和高速的SAN數據傳輸，采用LAN-Free備份和Serverless備份，陜西聯通實施完成了基于SAN的備份。各業務系統的服務器通過McDATA的Intrepid 6140導向器搭建的雙SAN Fabric構架相連，進入由EMC磁盤陣列和IBM磁帶庫共同組成的虛擬的數據中心，這樣，各個業務系統產生的業務數據均直接通過Intrepid 導向器備份到IBM磁帶庫或EMC磁盤陣列中。
LAN-Free備份實現了更快速的備份以滿足日益縮小的備份窗口的要求。通過將數據備份的流量從局域網轉移到專用網絡上，使得數據備份和普通的用戶訪問都能獲得更大的帶寬，提升了內部網絡的性能。Serverless備份則是允許將數據從一個存儲單元直接移至另一存儲單元，這種跳過服務器的方法釋放了服務器的寶貴資源，使其可以專注于計劃中的應用。
整個方案有效地完成了存儲資源和服務器資源的整合，輕松實現了全部業務數據按需的集中備份，讓存儲資源的利用率和數據的可用性得到了極大地提高，方便了應用的集中部署。
數據備份對導向器性能要求相當高，McDATA很多領先的設計與應用很好地滿足了這一點。陜西聯通信息系統部相關負責人表示：“Intrepid 6140的每一個端口都有獨立的用于數據緩存的硬件資源，確保滿足高帶寬數據備份作業，輕松應對高帶寬業務傳輸帶來的持續I/O流的需求”。
此外，McDATA的導向器獨特的Crossbar技術保證了任意兩端口間的時延一致，在充分保證高速數據傳輸性能的前提下，隔離了應用系統和存儲資源的相關性，簡化了資源的部署、設計和規劃，更加方便業務開展。
McDATA的重點優勢
陜西聯通信息系統部相關負責人表示：“Intrepid 6140的每一個端口都有獨立的用于數據緩存的硬件資源，確保滿足高帶寬數據備份作業，輕松應對高帶寬業務傳輸帶來的持續I/O流的需求；而其獨特的Crossbar技術簡化了資源的部署、設計和規劃，更加方便業務開展”。
客戶得益
陜西聯通信息系統部相關負責人王建民說：“整個存儲網絡的整合完成后，使之前僅能完成個別關鍵應用數據定時備份的陜西聯通，實現了對實時的超長話單、大客戶信息等全部業務數據按需、實時的集中備份，完全可以實現業務的回溯，滿足日益嚴苛的法規遵從需求，并且極大地提高了客戶服務的能力。
此外，由于有效地整合了存儲資源和服務器資源，使存儲資源的利用率提升了1.5倍以上，大大降低了系統成本并提升了投資回報率，且擴展了更高的計算能力，更加方便應用的集中部署。
采用的技術解決方案
運營級數據中心存儲網絡整合解決方案
業務收益
全部業務數據實現按需、實時的集中備份，滿足業務回溯的要求，提高客戶服務能力，滿足日益嚴苛的法規遵從需求。
