Filer 由控制器機頭和磁盤子系統組成。機頭通過光纖通道接口連接磁盤SAN 子系統，通過網絡接口提供數據到應用服務器，機頭的接口數量通過PCI 插卡擴充。磁盤子系統由可以堆疊的磁盤柜組成。

    Filer 的基本軟件結構如下圖（圖5-57）所示，一些緊密耦合的處理模塊處理NFS，CIFS， 和 HTTP 請求。一個請求從下方的網絡驅動開始，經過網絡協議層和文件系統，向上到達磁盤I/O ，當文件系統完成了請求，它把請求送回網絡。這些模塊建立在一個簡練的real-time 內核上，提供產生進程，內存分配，消息傳遞和中斷等基本處理。

    網絡層支持TCP/IP，與UNIX 系統相比，為Filer 的文件服務進行了優化，以增加Filer文件系統通訊的效率。

    WAFL.， Filer 的文件系統，是專門為通過網絡提供文件服務而設計的，而且與Filer的RAID 配合設計，解決常規操作系統由于RAID 而引起的性能問題。

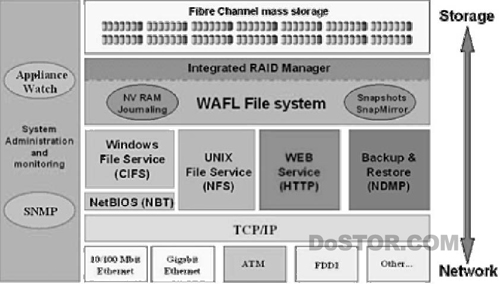

圖 5-57 Filter 基本結構

    15.4.3.3 WAFL – Write Anywhere File Layout

    Filer 文件系統是經過重新設計的，而不采用常規文件系統，是為了達到三個主要目標：

    文件系統應當和RAID 高效協同

    文件系統可以在新增磁盤時動態擴充

    文件系統無需進行費時的一致性檢驗

    而且，由此產生了支持Snapshot 的要求。

    在一些方面WAFL 的磁盤格式與其他UNIX 文件系統類似，例如， Berkeley Fast File System 和 IBM TransArc Episode file system。.其中：

    WAFL 是基于塊的，使用連續的4KB block

    WAFL 使用 inode 來描述文件

    目錄是特殊格式的文件

    WAFL 利用文件保存元數據（meta-data），數據存儲的控制信息，WAFL 的三個最重要的元數據，分別是inode file (包括所有的inodes)， 空閑磁盤塊的位圖文件，空閑inode 的位圖文件。將元數據以文件方式組織，可以將元數據塊寫到磁盤的任何位置，這就是WAFL（任意寫文件系統）名稱的來源。由于沒有特定數據寫入特定磁盤區（例如0 磁道）的要求，WAFL 可以完全控制其寫操作的空間分配策略。Windows 和UNIX 的FFS 文件系統卻不是這樣的。

    WAFL 利用了這種靈活性優化Filer 的RAID 的寫操作性能，在IO 中write 優化的文件系統是十分重要的，因?yàn)閷?xiě)操作必須更新到磁盤或者NVRAM（不掉電內存），而讀可以在UNIX/Window 用戶和服務器的內存里進行Cache 緩存。一般 UNIX 和Windows 服務器的寫操作數通常有5 到10 倍的讀操作數。

    15.4.3.4 Snapshot 介紹

    Snapshot 功能是WAFL 的隨意寫帶來的另一個功能。Snapshot ，也叫“快照”，是文件系統在線的（隨時可以訪問），只讀的“拷貝”， Snapshot 只需幾秒鐘就可以生成，如果文件未被改變或刪除就不占額外空間，或者說只有當文件系統的變化，變化部分會寫入新的磁盤空間，這時，快照消費額外空間。

    快照可以用于在線備份，并且使用戶可以自己進行文件恢復操作。簡化了備份到磁帶的作業。由于快照是整個文件系統的只讀的拷貝，是當前文件系統的具備自身一致性的備份，所以無需關機或使當前文件系統離線，系統管理員可以將快照備份到磁帶機上。

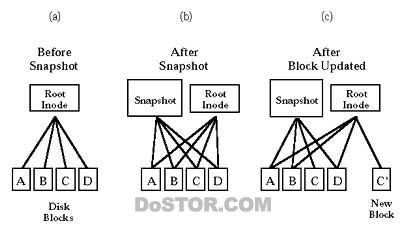

圖5-58 Snapshot 的生成

    上圖示意了一個簡化的文件系統，一個指針指向文件對應的磁盤塊，(b)示意通過指針結構的復制生成了快照，（c）示意當塊C 被修改，修改后的值存入新塊，C’，當前文件系統指向C’，而快照仍保存了文件系統在拍快照時的狀況。

    WAFL 通過復制指針數據生成新的快照，由于該結構只有128Byte 大小，而且沒有數據磁盤塊需要復制或者移動， 除非當前文件系統的數據發生變化，快照步需要占用額外的磁盤空間，而且快照可以即時生成。

    Filer 可以為每個文件系統在線保留255 個版本的快照?？梢允謩?dòng)生成或刪除快照，也可以根據用戶定義的日程自動生成和刪除。Snapshot 占用的空間取決于用戶數據變化的頻率，可以通過指定快照占用空間的大小。一般17%的額外空間就可以保留整個文件系統的多個版本的快照。

    用戶訪問快照的方式

    文件系統的每個目錄都含有一個特殊的子目錄，表示快照，通過對它的訪問，用戶可以得到以前的數據。假如用戶以外刪除了名為foo 的文件，希望從快照里把它恢復出來，下面例子現實如何在UNIX/NFS 下察看以前的文件并進行恢復。

    % ls -lu .Snapshot/*/foo
    -rw-r–r– 1 hitz 16787 Jun 16 15:00 .Snapshot/hourly.0/foo
    -rw-r–r– 1 hitz 16744 Jun 16 12:00 .Snapshot/hourly.1/foo
    -rw-r–r– 1 hitz 16811 Jun 16 10:00 .Snapshot/hourly.2/foo

    三個Snapshot 中含有文件 foo。 -u 選項通知ls 命令列出foo 文件的生成時間，也就是拍快照的時間。如果要恢復，只需要將要恢復的文件copy 回來到foo 所在得目錄就可以了。

    % cp .snapshot/hourly.0/foo .

    Snapshot 的目錄是隱藏的只讀目錄，這樣平常的操作不會受影響，而且不會被修改。
