（1）HP 9000小型機


    以上主機的操作系統為HP-UX 11i，數據庫為Informix 9.40。采用SAN架構互連日立存儲設備。業務與財務數據量為200GB

    （2）SCO UNIX服務器（2臺）

    操作系統為SCO OpenServer 5.0.6，運行Informix IDS 7.31數據庫，用于數據分析應用與95518客服系統。業務與財務數據量：10GB

    （3）SUN小型機（1臺）

    全省郵件服務，采用Netscape系統。

    （4）OA服務器（1臺）

    Windows NT平臺，運行Lotus Notes軟件，用于辦公自動化，數據量大約200GB（4GB/月）。

    （5）其它如Windows 2K/XP等

    備份方案及特點


  1. 采用BakBone NetVault 7.1數據中心版
  2. 配置業務與財務數據在線備份模塊
  3. 采用SAN架構，提高了備份系統的速度
  4. 配置4.5TB容量的虛擬帶庫，極大地提高了備份系統的性能與可靠性
  5. 建立了省公司數據備份的災備中心

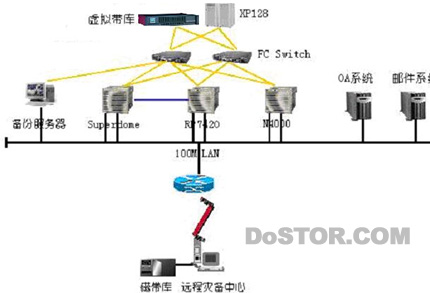

    備份系統示意圖


    方案特點

    虛擬磁帶庫的顯著特點：一是無暴露的機械活動部件，受粉塵、濕度影響小，設備總體可靠性和可用性高；二是隨機讀寫速度快；三是維護、使用簡便。

    備份系統建立后，備份任務是以全自動方式周期性運行的，（虛擬）備份磁帶時按備份策略自動輪回使用的。在沒有意外情況下，備份任務不需要管理員干預，管理員只需要定期檢查以下備份狀態即可。

    實際備份速度得到顯著增加。數據備份速度：70M/S；數據恢復速度：47M/S。

    3．6．2案例

    數據中心的應用環境

    （1）6套HP小型機

    HP9000 Superdome（HP-UX）：核心數據庫（1套）

    HP9000 Rp8420（HP-UX）：應用服務器，并作為Superdome的備用機（1套）

    HP9000 N4000（HP-UX）：應用服務器、中間件/前置機（4套）

    （2）3套SCO UNIX服務器

    SCO UNIX：非集中程序用機（包括文件和數據）

    SCO UNIX：客服系統95519

    SCO UNIX：其它

    （3）2套Windows2K服務器

    WINDOWS 2K：全省辦公自動化

    WINDOWS 2K：郵件與WWW應用。

    業務、財務、OA、客服系統、郵件、數據分析系統等應用處理服務器位于省公司數據中心，各地市分公司、區縣支公司、業務代辦點的應用均是通過廣域網專線互聯到省公司，由省公司相應的HP小型機，采用三層結構來處理，所有應用的數據全部存儲在省公司相應的小型機Superdome與Rp8420內，而這些小型機與服務器的數據備份則由省公司一套網絡版、一套工作組版的Legato備份系統完成對所有的數據、應用程序與系統文件等信息進行備份。

    備份方案及特點

    許多備份管理軟件支持以磁盤文件系統或網絡文件系統作為備份設備（通過類似“Backup to Disk”模塊來實現），通常的做法是以一個文件目錄作為一個備份卷（在磁帶庫中是將每盤磁帶當作一個備份卷），備份數據通過文件系統寫入磁盤指定的目錄。

    （1）性能

    NAS：數據讀寫采用隨機方式，速度較慢

    H D: 數據讀寫采用隨機方式，速度較慢，且占用很多的網絡資源

    虛擬磁帶庫: 數據讀寫方式是順序的，速度極快

    （2）管理方式

    NAS：按文件系統的方式管理，占用較大的系統資源

    H D : 按文件系統的方式管理，占用較大的系統資源

    虛擬磁帶庫: 按裸設備的方式管理，占用系統資源少

    （3）數據的安全性

    NAS：文件系統容易被人為破壞（如病毒、誤操作等）

    H D : 文件系統容易被人為破壞（如病毒、誤操作等）

    虛擬磁帶庫：裸設備的數據不通過專門工具無法更改，不易損壞

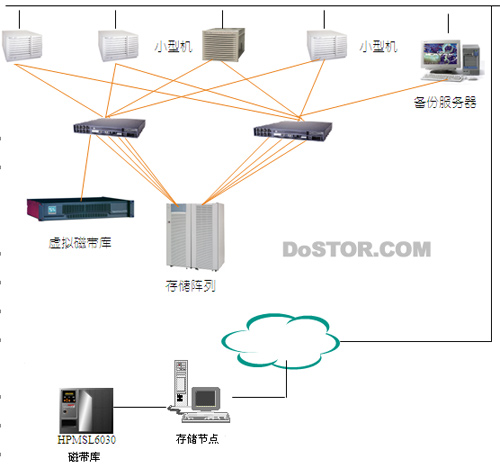

    備份系統示意圖


    方案特點

    升級后的備份系統是在原Legato備份系統的基礎上，通過配置一個虛擬磁帶庫設備，既為用戶的數據備份提高了備份性能，又給系統數據的安全提供了的雙重保險，避免了災難事故發生時數據的丟失。

    一重備份：

    作為全省的數據備份系統，在省公司的虛擬磁帶庫內存儲了全省所有的保險數據。

    二重備份：

    作為省公司數據備份系統的災備，在遠程的HP部級MSL6030磁帶庫內存儲與省公司虛擬磁帶庫相同的備份內容（可以不同，具體情況根據需要來定），一旦省公司的虛擬磁帶庫或存儲介質出現故障不能使用時，利用遠程的災備系統MSL6030可將數據恢復到省公司的故障主機內，從而避免了備份系統的單點故障的發生。
