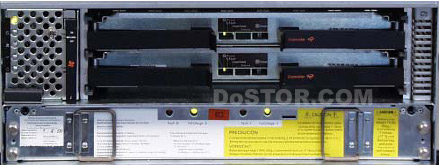

圖15-37 IBM FastT700 面板
IBM 作為一個大型的數據處理和加工的設備制造企業，其數據存儲部門為企業中所有信息系統提供支持的高性能磁盤存儲解決方案。
15.3.1 成熟的存儲磁盤陣列
SAN 構架全光纖磁盤陣列–IBM TotalStorage FAStT700 存儲服務器，它依靠領先的技術實現快速數據訪問；提供擴展能力以滿足公司獨特的需要；提供高可用性以實現最優安全性和效益；保留人力資源以應對核心工作任務。
15.3.1.1 依靠存儲保持快速發展
隨著日常的業務流程越來越依靠數據，各公司正在大力發展自己的存儲基礎設施。但是，如今的公司必須在存儲需求和緊張的預算之間作權衡。因此，所采用的解決方案必須經濟高效、可擴展，并且能夠滿足各種存儲需求。
圖15-37 IBM FastT700 面板
IBM 存儲系統部的工作人員能夠提供靈活的業務解決方案來實現最高的性價比。IBM TotalStorage FastT700 存儲服務器是一種全光纖的存儲區域網（SAN）解決方案，能夠以最合適的價格提供您所需要的性能。從與主機接口到磁盤驅動器全光纖通道的結構，為企業用戶提供最先進的磁盤技術。
15.3.1.2 提供領先技術以實現優異性能
依靠多達8 個光纖通道直接主機或SAN 連接，F(xiàn)astT700 存儲服務器提供了快速數據訪問能力（高達383MBps 和每秒60,000 次I/O），特別適合于那些實時性能是關鍵因素的計算環境。除了高帶寬外，F(xiàn)astT700 還支持各種操作系統，包括IBM AIX、Sun Solaris、HP-UX、Linux、Novell 和Microsoft Windows NT/2000 等。在FastT700 存儲服務器內，所有磁盤均為最先進的、支持光纖通道的熱插拔磁盤驅動器，使用戶可以采用最先進的技術。
15.3.1.3 提供可擴展性和靈活性以滿足發展需要
FastT700 的模塊化設計可以按照需要來購買部件，它可以從18GB 擴展到使用22 個機箱的16TB。每一個FAStT EXP500 最多支持10 個光纖通道磁盤驅動器。另外，還可以采用和選擇合適的RAID 級別，從0、1、3、5 到10，這樣做的目的是為了與應用相匹配或滿足特殊經費需要，從而能夠擴展和充分利用現有和將來的投資。
15.3.1.4 提高可用性以盡可能減少與停機相關的效益損失
公司的成功與其支持全天候運營的能力成正比。意外的停機將影響到數據檢索和其它的業務流程，這意味著效益損失，并造成客戶的不滿意。而TotalStorage FastT700 解決方案是高度可用的解決方案，能夠提供部件發生故障時的安全性。雙熱插拔RAID 控制器提供了高吞吐量和冗余度，并且每個控制器支持高達512MB（合計1GB）的電池備份高速緩存。冗余風扇、電源和動態存儲管理進一步提高了可用性。并且提供了Remote Copy 的遠程災難恢復功能，為業務提供高可靠性的保障。
15.3.1.5 為核心競爭工作保存資源
FAStT 存儲管理器使您能夠在單個控制臺上管理多個FastT700 系統。從一個地點控制所有的環境節省了用戶的資源，可以將精力放在更有競爭力的核心業務上。
這種軟件是圖形化的軟件，用戶無須記憶任何命令，可以輕松地管理FAStT 磁盤陣列。如圖15-38 所示。

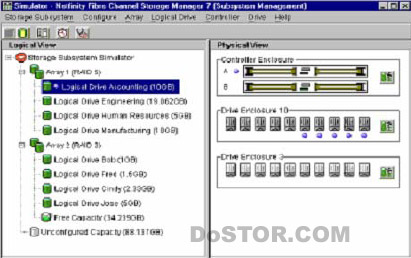

圖15-38 FastT700 管理界面
15.3.1.6 災難恢復
圖15-39 FastT700 異地備份
FastT700 存儲服務器提供了強大的災難恢復功能，該功能是基于磁盤陣列控制器的，與所連接的操作系統無關，因此，可以提供跨平臺支持的、數據級的災難恢復解決方案。

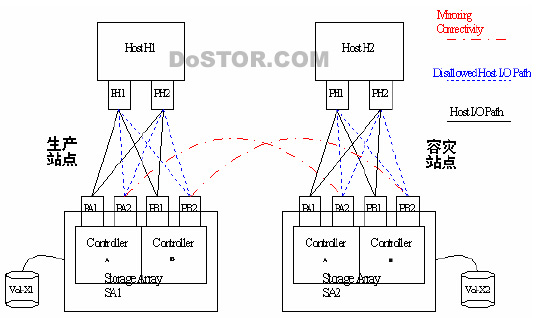

圖15-40 FastT700 容災系統
建立遠程災難恢復功能，需要在FastT700 中配置Remote Copy 功能，該功能提供了激活該功能的密碼。它可以實現在兩臺FastT700 之間自動地實時鏡像，與操作系統無關。由FastT700 的控制器來控制數據的同步。 采用Remote Copy 功能，需要在FastT700 控制器上指定鏡像端口，（不可以用主機的光纖端口），兩臺FastT700 控制器之間采用光纖連接起來（目前支持10 公里，通過RPQ 方式，可以支持到最遠70 公里甚至更遠），如上圖中紅線所示，（黑線表示數據的連接，藍線表示冗余連接）。一旦，本地（Primary）出現故障，異地（Secondary）仍有鏡像數據供系統使用。如果異地出現故障，不會影響到本地工作，但此時，停止數據鏡像。每個陣列最大支持32 個鏡像對。

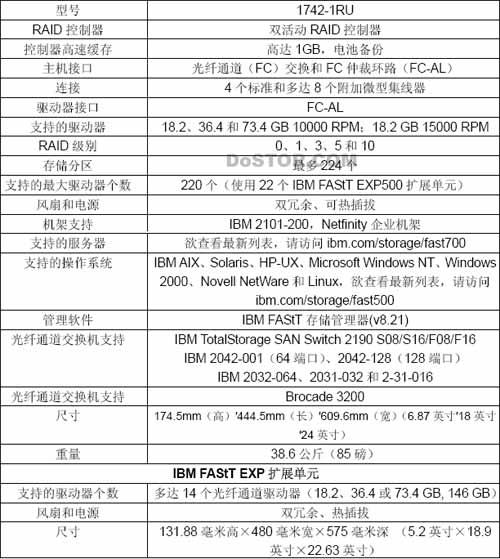

表 15-6 IBM FastT700 存儲服務器一覽
