圖15-27 應用主機系統的容災

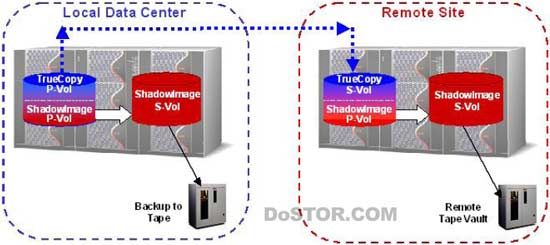

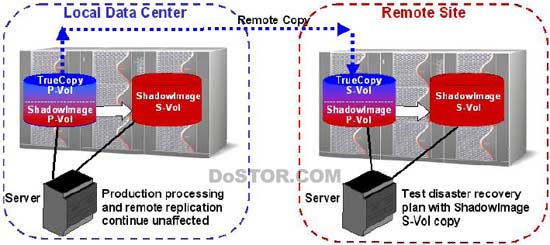

圖15-28 數據備份的容災

    TrueCopy+ShadowImage 配合使用為用戶提供了“終極”數據保護的解決方案，實現了多重媒介、多重備份、異地容災、本地鏡像、本地恢復、異地恢復的立體數據保護解決方案。

    與HDS 的遠程拷貝軟件TrueCopy 配合使用，可以非常靈活按照不通的需求和具體環境情況組合各種異地容災備份方案，提供具有高度的靈活性、高度的安全性、高度的數據一致性、高度的可靠性的容災數據保護解決方案

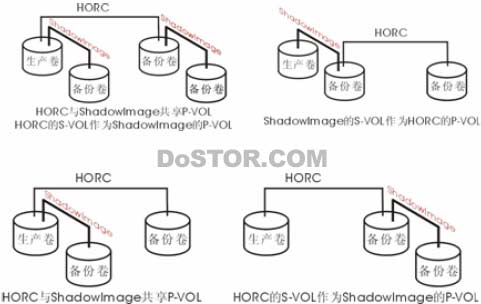

圖 15-29 HORC 的多種應用

    HDS 容災系統的切換過程

    A. 生產中心系統故障

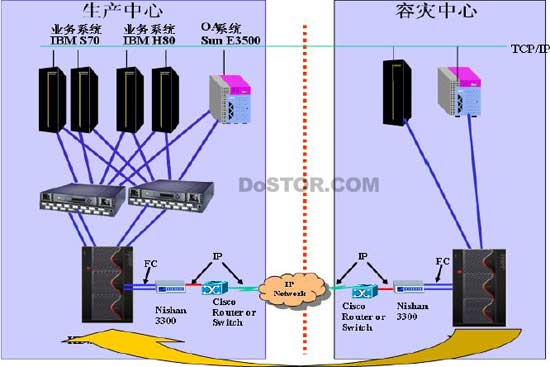

圖15-30 基于 HDS 9900 的遠程容災系統

    當生產中心主機故障或者整個磁盤子系統全部損壞時：

    1）切斷備份中心與生產中心的TrueCopy 連接。
    2）通過備份中心主機及主控臺發出TrueCopy 控制命令，進行FAILOVER 切換操作。將備份端存儲系統中磁盤的 Read Only 狀態改為 Write Enabled 狀態，以供備份中心主機進行讀寫操作。

    B. 備份中心磁盤系統故障

    當備份中心的磁盤子系統故障時,生產系統照常運行 ，數據被存儲到生產中心的磁盤上并在BITMAP 文件中記錄所修改的磁道，當備份中心的磁盤系統修復后，TrueCopy 自動將生產卷的數據拷貝到備份中心的磁盤上。數據的拷貝是增量進行的，即只轉送更改過的數據所在的磁道。

    C. 通信鏈路或NISHAN 設備故障

    當通信鏈路連接中斷或IP 設備故障時, 生產中心數據的修改以磁道為單位自動記錄在存儲系統中的BITMAP 文件中，一旦鏈路恢復正常，則可以將未傳送的磁道傳送到備份中心 。

    D. 系統的回切過程

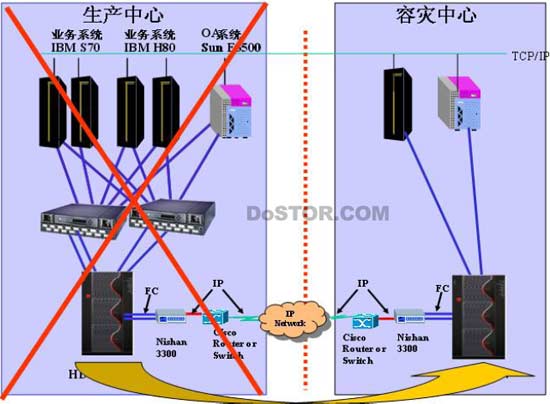

圖15-31 災難發生時的切換

    當生產中心的系統設備完全恢復并具備生產運行條件時，可很容易地將業務運行系統從備份中心切回到生產中心。

    實現步驟：

1. 待非生產時間，停止備份中心的系統運行。

2. 通過備份中心主機發出TrueCopy 控制命令，將磁盤由Write Enabled 狀態改為Read Only 狀態。

3. 將備份中心的存儲系統數據傳送到生產中心存儲系統中。

4. 待上述步驟完成后，從生產中心啟動系統及應用。

    HDS TrueCopy 實現方式

    HDS TrueCopy 實現兩個 Lightning 9900V 系統間的數據復制，這些系統可以處在同一個數據中心或不同的地域。它主要包含下列部件：

1. 復制的邏輯卷對 (P-VOLs and S-VOLs)

2. HDS Lightning 9900V 子系統

3. 遠程復制連接Remote copy connections

4. 遠程控制端口及本地控制口

    HDS TrueCopy 支持ESCON 及Fibre Channel 兩種遠程連接端口，根據本地及遠程數據中心間的距離不同，不同傳輸協議的選擇，TrueCopy 支持如下幾種連接方式（僅以Fibre Channel 為例）：

    通過裸光纖直連交換機，采用FC 協議

    生產中心與備份中心的光纖交換機通過裸光纖直連，兩個中心存儲系統的TrueCopy 獨占端口通過光纖交換機和裸光纖進行連接，可以保證異步數據復制的性能。如果用戶希望當生產中心的存儲系統故障或數據被破壞原因，生產中心主機可以接管備份中心的數據,此方式裸光纖的數量要求較多，線路租費比較高，但由于采用多鏈路傳輸，可靠性比較高

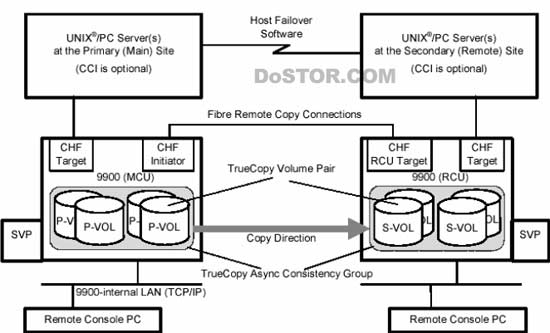

圖15-32 用于光纖通道的TrueCopy 模塊

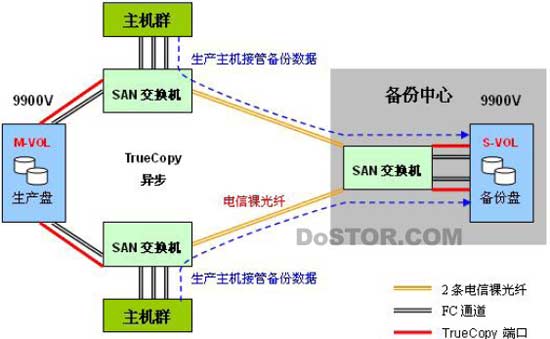

圖15-33 備份連接拓?fù)洌娦怕愎饫w）

    通過DWDM 設備直連裸光纖

    采用密集波分技術，可以加載多協議，例如FC 協議、IP 協議，兩個DWDM 終端之間的距離可以延伸到100 公里，解決了FC 通道有效傳輸距離10 公里的限制。生產中心的2臺光纖交換機通過4 條光纖FC 端口連接到DWDM 終端，租用電信的裸光纖一條，那么通過DWDM 技術，可以將多路FC 通道和IP 網絡復用在一條裸光纖上，比較好的解決了裸光纖的利用率和多協議復用的問題。生產主機接管備份中心的方式與工作流程與上述FC 直連方式一樣。但此方案整體投資比較大，DWDM 設備投資較高，一般適用于光纖資源比較緊張的情況。

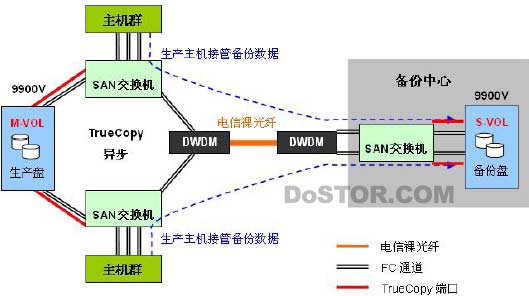

圖15-34 備份連接拓?fù)洌―WDM 連接，距離小于100Km）

    利用IP 網絡，采用ATM 或E1、E3 線路，通過FC/IP 轉換器

    將FC 加載在IP 網絡中傳輸。此方案采用國際流行的IP 網絡協議和鏈路，通過FC/IP轉換設備（例如Nishan），將FC 通道協議打包在IP 數據包內，通過IP 鏈路傳輸，理論上沒有距離的限制，適用于遠程異步數據復制，是性能價格比很好的選擇，具體的帶寬要根據業務量峰值、距離、應用系統高峰時的寫I/O 的數量、寫I/O 塊的大小、應用系統所能承受的響應時間的延遲、生產與備份中心之間的距離來計算。但由于IP 鏈路的帶寬和協議限制，無法滿足生產中心接管備份中心磁盤的要求。

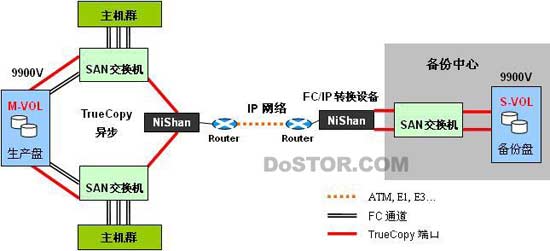

圖15-35 備份連接拓?fù)洌ɑ?FC Over IP）

    各種種通信鏈路所提供的帶寬

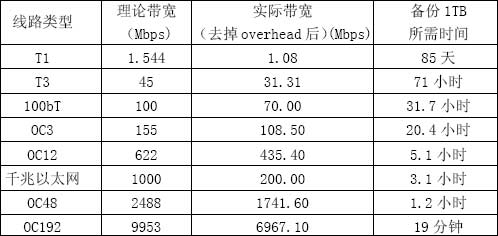

    表15-3 給出了各種連接通路的傳輸帶寬。
