ShadowImage 是HDS 公司深入研究當今商業社會業務連續性處理流程、7 x 24 x 365 服務、數據可靠性、數據可用性、數據保護等一系列需求后，全力開發的、業界公認的、技術領先的數據復制軟件。基于存儲系統內部運行的數據復制技術，無需主機資源參與，最大程度的發揮了軟件的可用性；瞬間分離得到的多個數據備份拷貝，提供了用戶并行處理聯機業務、批量作業、應用開發、測試、數據分析和數據挖掘、快速恢復的解決方案，節約了生產主機寶貴的資源而處理其他重要的業務，革新了批量作業、磁帶備份的新策略，給客戶提供了最佳投資選擇–最小的總擁有價值（TOC）和最大化的投資回報。配合HDS 公司的TrueCopy 和Freedom 智能存儲系統，為客戶提供高度安全的、高度靈活的、高度統一的數據保護、容災、數據備份的解決方案。

    它的主要功能如下：

    第一，它采用了高速的、無需主機處理資源參與的數據復制技術，不依賴于任何的主機操作系統、文件系統、和數據庫系統的限制，以存儲系統內部的軟件操作，完成基于磁道的邏輯卷復制。

    其次，ShadowImage 使用了本地鏡像、數據同步（異步方式）處理機制，在保證不增加主機I/O 響應時間的前提下，保護關鍵聯機生產數據的高度安全性、應用系統的可靠性、數據的完整性，保護用戶的商業信譽；運用立即獲得連續性業務處理的不同時間段（PIT）的數據拷貝，確保災難或故障發生時的最新時間段的數據拷貝備份和數據的一致性，提供客戶靈活、快捷、安全的恢復方法。

    第三，通過ShadowImage，可以在一個系統內立即訪問關鍵業務數據的拷貝，立即共享對時間比較敏感的相關數據，保證業務處理流程的并行處理，確保企業為客戶提供實時的服務，提高客戶對企業的忠誠度，提升企業對客戶和市場的的敏捷反映程度。

    第四，ShadowImage 革新數據備份策略，提高操作流程的效率，徹底清除連續性業務處理流程中的“備份窗口（Backup-Window）”時間和緩慢的磁帶備份時間，滿足日益增長的業務量和數據急劇增長的需要，在日趨激烈的競爭中獲取寶貴的空間

    第五，ShadowImage 在磁盤拷貝操作中提供快速的恢復技術和數據拷貝的高可用性，完全提升數據恢復的速度和可靠性，摒棄緩慢的、因磁帶質量問題引發故障的磁帶恢復機制，提升了企業對人為事故、災難的快速恢復能力和應變能力

    第六，ShadowImage 通過快速數據拷貝技術和連續的PIT 數據拷貝技術，可以快速、有效的準備開發和測試環境，大大縮短新的商業應用程序的開發、測試的時間和周期，為用戶快速推出業務品種提供強有力的保障，縮短業務創新的周期。通過快速數據拷貝技術，ShadowImage 快速的復制真實用戶環境，大大簡化災難恢復測試的步驟計劃、流程演練、例行測試，確保容災計劃的可實施性

    第七，ShadowImage 提供高可用的、靈活的操作性，客戶可以自行配置和操作，無需HDS 工程師參與；無需預留專用的邏輯盤池，節約磁盤資源，提高了存儲系統的利用率。經過ShadowImage 復制的所有數據拷貝都是Raid 保護的，本地鏡像機制＋磁盤矩陣Raid 技術給用戶提供了雙重的數據保護。

    第八，ShadowImage 支持開放系統和OS390 系統。開放系統下1 個源邏輯卷最多可以獲得10 個拷貝（包括源卷），OS390 系統總共支持4 個拷貝（包括源卷）。HDS 9900V 系列最大支持4096 pairs（鏡像磁盤對）。

    ShadowImage 是存儲系統內部的數據復制技術，磁盤的鏡像功能對于主機系統是不知情的處理，異步方式數據復制技術在不增加主機I/O 響應時間的前提下，提供了邏輯卷的實時（異步方式）數據保護功能，提高了系統的可靠性通過ShadowImage，可以定義生產數據邏輯盤與備份邏輯盤的鏡像復制關系，實時的（異步方式）保持2 個邏輯磁盤的數據同步?？僧a(chǎn)生一個或多個與生產主機數據庫所在的盤卷(P-Vol)完全相同的一個備份鏡像卷（S-Vol），備份鏡像卷中的數據和生產數據庫中的數據完全相同。

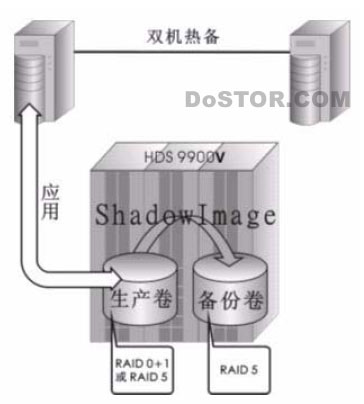

圖15-19 HDS9900 雙機熱備

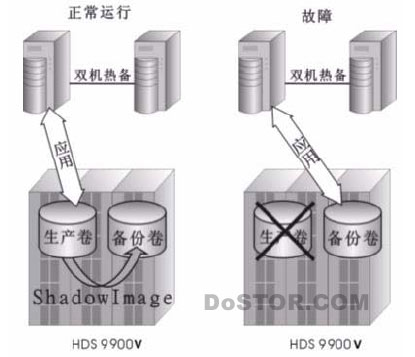

圖15-20 HDS 9900 雙機熱備工作過程

    ShadowImage 是實時鏡像寫與盤組RAID 保護，因此在同一9900V 系統內可得到2 份或多份數據拷貝，并當存放生產數據盤組發生故障不能恢復運行時可通過備份卷的數據(兩邊是實時一致的)與切換地址定義恢復應用，相比磁帶恢復方法，SI 有無可倫比的快速性、簡便性、可靠性。

    通過ShadowImage 可以快速獲得多個生產卷的PIT 數據拷貝，由此革新了業務處理流程的并行處理的新策略和解決方案，不但保持7×24 連續服務，并且消除了數據備份窗口，引發了LAN-Free, Server-Free 的數據備份的革命，節約了寶貴的CPU 和內存等資源、網絡資源，大大縮短了應用系統因數據備份等原因的脫機時間。備份卷（S-Vol）是一個可獨立尋址的盤卷，通過分離磁盤鏡像對等操作，馬上可以獲得多個與生產數據完全一樣的數據拷貝備份卷，這些卷可以立即在同一系統內使用，或者通過裝載等操作被其他的系統使用。

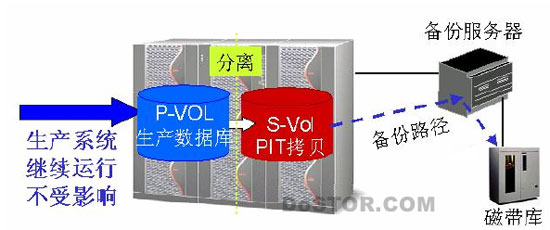

圖15-21 ShadowImage 的數據備份

    用戶應用系統幾乎無需“0”秒的下機時間，即可利用其他主機備份通過ShadowImage得到的時間段（PIT）的數據拷貝。

    由于備份主機系統直接連接存儲系統，可以訪問SI 的數據拷貝，因此備份主機與磁帶庫構成了LAN-free 的備份體系，釋放了傳統備份方法所占用的局域網帶寬。

    另，ShadowImage 兼容任何的主機備份軟件–完全的、自動化的兼容VERITAS NetBackup version 4.5 軟件。

    ShadowImage PIT 解決方案為用戶提供了業務并行處理的新思路和實際可行的操作流程，不但可以繼續生產系統的運行，還可以同時處理以前無法并行處理的業務，極大的提高了生產效率和生產力。

    其次，它縮短了應用測試過程中環境準備、測試失敗后的數據恢復的時間和周期，通過SI 的瞬間分離技術、本地鏡像、多個PIT 拷貝等功能，上述復雜、麻煩、危險性極高的操作可以快速、安全的實施。

    SI 的PIT 拷貝解決方案可以幫助縮短應用開發周期，應用環境的準備瞬間可以獲得，提高應用測試、開發的效率，加快產品創新周期，保持市場的競爭力，是系統程序員、數據庫管理員的福音。

    ShadowImage PIT 還解決了長期困繞用戶的大量數據傳輸?shù)膯?wèn)題。用戶的數據分析和數據挖掘業務將無需耗費大量的時間進行生產數據、歷史數據的傳輸與遷移，PIT 拷貝的使用可以保障客戶快速、實時的分析營業數據，極大的提升了商業價值，是用戶最好的投資回報。

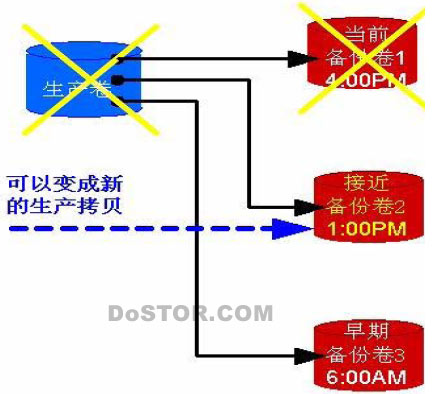

圖 15-22 PIT 拷貝過程

    ShadowImage 是HDS 提供的獨特系統件，既可以在主機上通過CCI(Command Control Interface)控制操作，也可以在HDS 存儲系統本地的服務控制臺（SVP）操作。它使主機系統和9900V 設備管理者能夠在后臺狀態下，為主機處理的數據在9900V 內部實時創建可獨立尋址的多copy 卷。這些copy 卷是應用數據存放的現用生產卷的鏡象，可同時并行運行任務。一旦生產數據的copy 卷建立后，通過命令可以與其生產卷分割開，應用系統數據庫可通過生產卷繼續做聯機應用，與此同時，備份系統可利用copy 卷進行備份、報表生成和應用開發測試等工作。

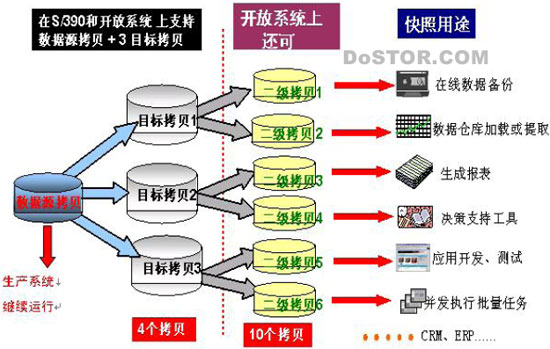

圖 15-23 ShadowImage 的卷復制

    ShadowImage 本地鏡像技術提供本地關鍵數據的實時（異步方式）的鏡像備份解決方案，在保證正常的I/O 響應時間的前提下，用戶可以將關鍵的生產數據實時保持鏡像備份，長時間的保持?jǐn)?shù)據同步，鏡像操作由HDS 智能存儲系統內部完成，對主機操作系統是不知情的正常的I/O 操作；一旦生產卷故障，應用系統可以快速的使用相同內容的備份卷恢復生產系統。配合HDS 磁盤系統的Raid 技術，給用戶提供了雙重的數據保護。

    ShadowImage 的快速PIT(Point in Time)拷貝技術，保障了用戶連續、快速、完整、可靠、靈活的獲得連續時間的關鍵數據拷貝；當由于誤操作、測試、或者災難對原始數據造成破壞，PIT 拷貝可以幫助客戶快速的、戲劇性的恢復最接近時間段、或者客戶指定的時間段的數據；快速的復制、同步、分離、恢復機制為客戶提供了安全的、快速的、靈活的數據恢復保障，極大的縮短故障恢復的時間，最大限度的降低災難的沖擊，減少用戶的損失。

    ShadowImage 提供了全新的、經濟的、可實施的容災測試解決方案，可以在保持本地生產系統和遠程拷貝不受影響的情況下，通過遠程SI 的PIT 拷貝，進行實時的、模擬真實數據環境的災難恢復計劃的測試。

    TrueCopy+ShadowImage 配合使用為用戶提供了“終極”數據保護的解決方案，實現了多重媒介、多重備份、異地容災、本地鏡像、本地恢復、異地恢復的立體數據保護解決方案。

    與HDS 的遠程拷貝軟件TrueCopy 配合使用，可以非常靈活按照不通的需求和具體環境情況組合各種異地容災備份方案，提供具有高度的靈活性、高度的安全性、高度的數據一致性、高度的可靠性的容災數據保護解決方案

    注：目前，HDS 的TrueCopy 軟件其獨有的時間戳（Timestamp）和一致性組（Consistency Group）技術，是目前存儲業界唯一可行且安全的存儲系統之間的異步數據備份方案并被廣大用戶采用。
