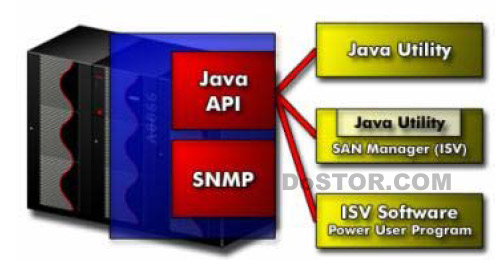

圖15-11 軟件接口
Resource Manager 是HDS 公司設計的存儲系統資源管理的軟件包，實現對存儲系統的配置、定義、性能監視、狀態報告等管理功能。幫助用戶簡化存儲系統設置管理操作流程，直觀表現存儲系統工作狀況和配置狀況，提供用戶實時監控、歷史數據分析報告和變化發展的趨勢預估報告，幫助用戶優化存儲系統性能，合理分配和利用存儲系統資源，提高系統管理的生產效率，釋放管理員的生產力，幫助客戶規范的、安全的實施和管理生產流程和管理流程，為用戶的容量評估、容量擴展、資源使用提供了詳細的數據積累和報告，使客戶的投資回報率最大化。整個系統軟件包由Remote Console、LUN Manager、LUN Expansion、Flash Access、SANtinel、Graph Track 軟件組合構成。
提供用戶友好的圖形用戶界面（GUI）和WEB 瀏覽器的管理方式，從本地（存儲系統上）或遠程（企業內部網絡）通過Windows 工作站以WEB 方式遠程管理HDS 的企業存儲網絡系統。
HSD 功能是業界唯一的多主機共享存儲系統物理端口的解決方案，提供異構主機系統或多個主機共享同一個物理通道端口訪問LUN，提供主機更廣泛、靈活的SAN 連接性，節約大量的投資。
Flash Access 通過在指定的Cache 中進行讀寫I/O 操作，以接近于主機通道數據傳輸?shù)乃俣?，來提高具有特殊要求的?shù)據存取訪問的速度，為應用系統提供了高速、安全的特殊虛擬存儲區域和數據讀寫方式，通過應用系統的合理設計和使用，可以幫助用戶提高整體性能系統。
LUN Manager 對磁盤存儲系統進行系統配置和定義，LUN 分配，RAID 定義和管理，Cache 管理和配置，報告磁盤系統的配置信息。
監視存儲系統工作情況，報告磁盤系統運行狀態，提供錯誤預警和報警。
報告磁盤組性能情況，自動調整存儲系統的性能，支持數據庫性能表現。
提供直觀、醒目的圖形和報表方式監視存儲系統資源和系統性能，并提供預先設計的格式化的報告和趨勢分析報告。
完成ShadowImage 系統軟件和TrueCopy 遠程備份系統件的控制與定義操作。
具有Zone 分區安全管理。
Remote Console－遠程控制臺軟件，包括Local User Interface 和Storage Navigator軟件
Local User Interface－本地用戶控制接口軟件
管理存儲系統的門戶，基于Java 的開放管理平臺
對存儲系統進行簡單的本地化操作和管理
可以線性的管理8 個相同種類的存儲系統
簡單易用的集中管理所有與存儲系統相關的軟件，包括商業連續性處理、性能、備份/恢復等軟件，簡化用戶的操作流程
提供遠程訪問功能，增強存儲系統的控制和管理的可用性和靈活性
Storage Navigator－存儲管理導航軟件
圖15-11 軟件接口
基于Java 的獨立的管理機制和平臺，用戶使用具有Java 插件的瀏覽器，通過安全許可進行Lightning 9900V 系列的存儲管理，無需客戶端軟件，遠程管理存儲系統
通過Java GUI 直觀清晰的定義和控制邏輯卷（Virtual Volume）與物理磁盤的布局
通過Java RMI 提供虛擬管理服務器功能，內置WEB Server, 支持遠程訪問
通過RAID Java RMI 和主機代理引擎提供邏輯卷的管理
LUN Manager－磁盤邏輯單元管理軟件

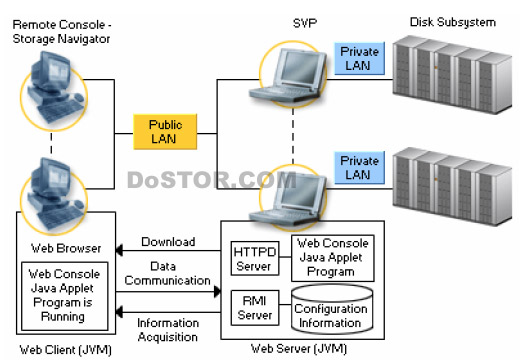

圖15-12 軟件模塊接口
該模塊提供簡單易用的物理磁盤矩陣的集中管理功能，可以通過遠程控制臺靈活、方便的配置磁盤矩陣組，通過減少調整平衡I/O 負載的工作時間，提高雇員的生產力；配置FC光纖通道的屬性，包括FC-AL 和光纖通道的拓撲，定義SCSI 端口與LUN 的映射關系，可以隨時動態增加、刪除SCSI path；給LUN 分配SCSI path、LUN #、SCSI ID，F(xiàn)ibre path 等配置定義，通過減少邏輯設備的競爭訪問，提高數據訪問的性能，減少主機I/O 排隊時間，可以將Open 9s、Open 3s、Open Ks 聚合成Extended LUN。
另外，它還支持Open Ks(1.9GB), Open 3s(2.4GB), Open 8s(7.3GB), Open 9s(7.3GB) 的LUN 模式
LUN Expansion(LUSE)－LUN 卷容量擴展軟件
對于某些接口訪問LUN 數量有限制的主機操作系統，LUSE 提供了訪問大容量存儲系統的解決方案。
LUSE 提供在開放系統的主機上使用較少的LU 數目解決方案，允許將最大36 倍于標準Open-X 容量大小的LU 綁定為一個邏輯LUN。

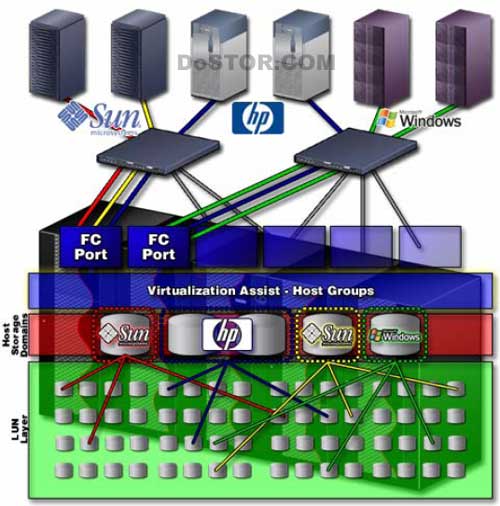

圖15-13 HDS 9900 的連接
SANTinNel & HSD（feature）－存儲區域網安全管理軟件
HSD 功能是業界唯一的多主機共享存儲系統物理端口的解決方案，提供異構主機系統或多個主機共享同一個物理通道端口訪問LUN，提供主機更廣泛、靈活的SAN 連接性，節約大量的投資
HDS 9900V 系列產品通過新增加的微碼功能率先實現邏輯虛擬端口軟件定義功能（HSD），在原有的多物理通道支持多操作系統主機平臺連接的基礎上，通過在單個物理端口上定義多個虛擬端口（最大為128 個）來支持在同一個物理通道上的不同操作系統多主機平臺的連接
在開放系統、多平臺或SAN 環境中通過使用World Wide Names,控制每臺主機僅可以訪問事先定義的LUN，達到SAN 結構中Zone 的安全管理功能和數據保護功能。
支持開放系統和OS390 系統
在HSD 功能支持下，允許WWN 群組訪問LUN 或LUN 群組功能，每個組最多可以有圖15-13 HDS 9900 的連接128 個WWN 訪問一個LUN 或者LUN 群組
HSD 最大配置：
圖 15-14 Graph Track 圖形界面
實時采集存儲系統運行信息，通過圖形、報告的方式幫助用戶監視、分析存儲系統性能和資源使用情況將實時和歷史性的監視數據以圖形方式顯示，并將峰值、趨勢等關鍵信息重點顯示
實時監控存儲系統的整機、控制單元、部件等的使用情況和性能,包括短期和長期的Cache 命中比率,讀寫操作比率,I/O 次數統計
GT 可以在Array Group 和LDEV 層面收集和顯示詳細的I/O 統計數據
GT 對某些指定的部件提供了可調整的警告級別監視機制，GT 監視CHIP、ACP、LDEV等控制單元的活動，當超出用戶設定的閾值，GT 將在監控圖形中變換顏色警告用戶GT 提供了內部日志功能，詳細記錄內部GT 程序的操作，便于客戶核實操作、調查問題、監視GT 的操作情況
為用戶預先設計了格式化的報表，可以對存儲系統上的磁盤配置、邏輯卷分布、主機的連接情況分別作出報表統計等工作
用戶可以自己設置的采樣頻率，Graph Track 還可以根據用戶設定的其他參考值自動的管理有關性能和資源使用情況的數據
可以顯示Subsystem ID、Subsystem 和LDEV 配置的詳細信息，直觀展示存儲系統的配置情況。

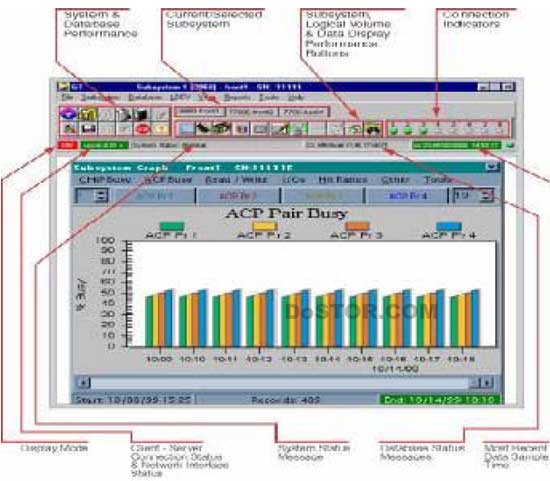

圖 15-15 GT 界面示意圖
Flash Access－邏輯盤常駐緩存，快速存取軟件

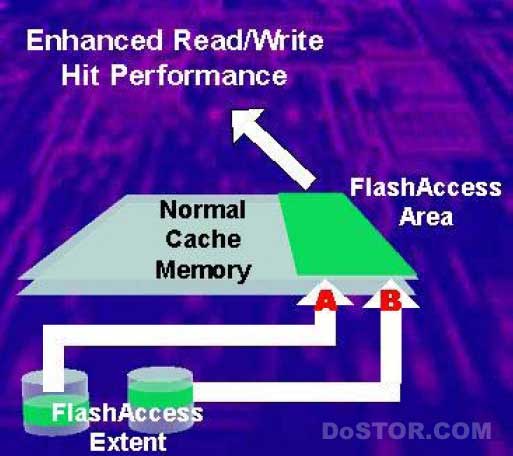

圖 15-16 HDS 9900 緩存結構示意圖
Flash Access 通過在指定的Cache 中進行讀寫I/O 操作，以接近于主機通道數據傳輸?shù)乃俣龋瑏硖岣呔哂刑厥庖蟮臄?shù)據存取訪問的速度，為應用系統提供了高速、安全的特殊虛擬存儲區域和數據讀寫方式，通過應用系統的合理設計和使用，可以幫助用戶提高整體性能系統。所有對Flash Access area 寫操作的I/O，都是雙寫的操作模式，同時寫入Cache 和磁盤中，保證數據的完整性和安全性
Flash Access 允許用戶將邏輯卷的數據保存在指定的Cache 區域中（占系統總CACHE的容量），可以動態的增加或刪除Flash Access 區域的大小，不用中斷正在運行的Flash Access 設置，而可以動態的擴張容量。在用戶人為的刪除Flash Access area 中的數據之前，系統保證Cache 中的數據不會丟失，如果刪除Flash Access area，所有寫I/O 都會保存到受影響的磁盤上，數據不會丟失。每一個LDEV 可以有最大1024 個Flash Access extent。
HDLM－通道負載均衡與故障自動切換軟件
HDLM（Hitachi Dynamic Link Manager）是HDS 公司提供的安裝在主機端的存儲工具軟件。HDLM 提供主機到存儲系統的I/O 通道負載平衡和故障切換功能；增強了主機系統的數據可得性。雖然存儲系統通過RAID 技術對數據進行了保護，但是單純的存儲系統是不能夠提供整個I/O 系統的端到端的保護的。主機端到存儲系統的整個I/O 路徑中發生了故障如：
HBA 失效、FC 交換設備故障、連接電纜斷開等會中斷主機端對數據的訪問；HDS 公司提供的HDLM 軟件，通過對主機到存儲的冗余I/O 路徑的管理實現負載均和故障切換；保證了24..7 業務不間斷的運行。
HDLM 是基于服務器端的GUI 解決方案，能夠提供：
可以看出HDLM 軟件具有如下特點：
高可靠性方面：通過服務器的多條通道實現I/O 通道自動的故障切換和恢復回切提高了服務器端數據訪問的安全性和性能。
高性能方面：通過多條I/O 通道的負載均衡提高了應用系統數據訪問的性能，進而有效改善了應用系統的性能。
對于操作員來講，易安裝性方面：HDLM 能夠自動查尋主機端到存儲端的路徑，這種查尋無論是直連的DAS 結構還是復雜的SAN 結構都可以自動完成。因此HDLM 安裝完成后不需要復雜的配置就可以使用了。

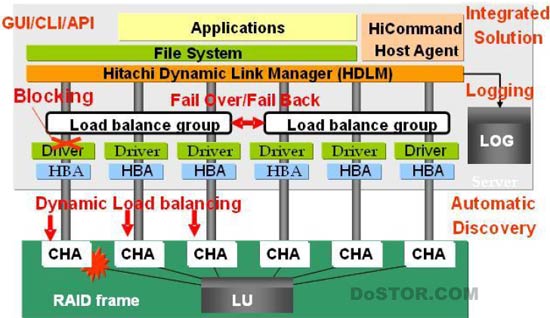

圖15-17 HDML 的工作方式

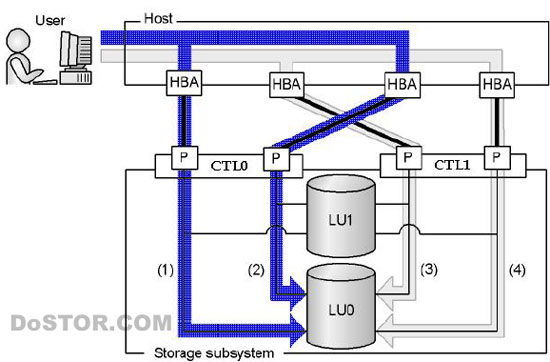

圖15-18 HDML 通道控制
HDLM 的工作方式
HDLM 對I/O 通道進行實時控制，檢測每個通道的狀態；當有任何一個通道發生故障時自動將I/O 切換到其它健康的通道上；同時，HDLM 會自動記錄整個操作過程。HDLM 能夠支持所有的HDS 存儲系統，并且在功能上基本相同。對于Lightning 9900V 系列和Thunder 9570V 系列，在實現負載均衡的時候會有所不同。由于Thunder 9570V 系列中的LUNs 是由兩個控制器分別控制的，因此服務器通過不同的通道同時連接兩個控制器時會存在兩種類型的通道 ? Owner 或Non-ower 的通道如下圖（圖15-18）：在Owner Path 之間可以實現負載均衡。
